CJX3152P

JSCJ
JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD SOT-563 Plastic-Encapsulate MOSFETS CJX3152P Dual P-Channel MOSFET V(BR)DSS ID RDS(on)MAX SOT-563 700 mΩ@-4.5V -20V -0.66A 1Ω@-2.5V 1.2Ω@-1.8V APPLICATION z Load/ Power Switching z Interfacing Switching z Battery Management for Ultra Small FEATURE z z z z z Lead Free Product is Acquired Surface Mount Package P-Channel Switch with Low...
развернуть ▼ свернуть ▲
Внешний вид CJ3139KDW

Технические характеристики

показать свернуть
Корпус SOT-563
Конфигурация и полярность
Максимальное напряжение сток-исток
Ток стока номинальный при 25°C, без учета ограничений корпуса
Сопротивление открытого канала (мин)
Сопротивление открытого канала при диапазоне Uзатв(ном)
Диапазон номинальных напряжений затвора ±
Примечание
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть

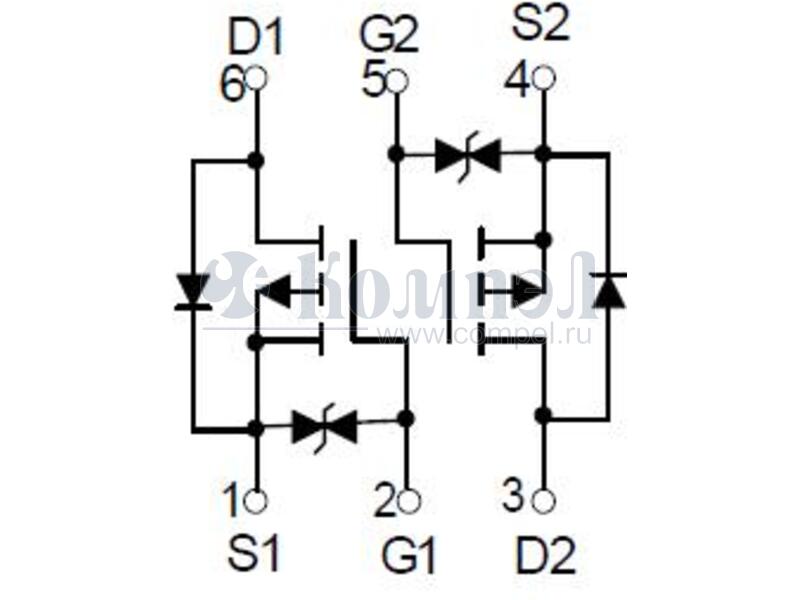

JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD SOT-563 Plastic-Encapsulate MOSFETS CJX3152P Dual P-Channel MOSFET V(BR)DSS ID RDS(on)MAX SOT-563 700 mΩ@-4.5V -20V -0.66A 1Ω@-2.5V 1.2Ω@-1.8V APPLICATION z Load/ Power Switching z Interfacing Switching z Battery Management for Ultra Small FEATURE z z z z z Lead Free Product is Acquired Surface Mount Package P-Channel Switch with Low RDS(on) Operated at Low Logic Level Gate Drive ESD Protected Gate Portable Electronics z Logic Level Shift Equivalent Circuit MARKING D1 6 1 S1 S2 4 G2 5 2 3 G1 D2 ABSOLUTE MAXIMUM RATINGS (Ta=25℃ unless otherwise noted) Symbol Value Unit Drain-Source Voltage VDS -20 V Gate-Source Voltage VGS ±12 V Continuous Drain Current (note 1) ID -0.66 A Pulsed Drain Current (tp=10us) IDM -1 A Power Dissipation (note 2) PD 150 mW RθJA 833 ℃/W Junction Temperature TJ 150 ℃ Storage Temperature TSTG -55~ 150 ℃ TL 260 ℃ Parameter Thermal Resistance from Junction to Ambient (note 1) Lead Temperature for Soldering Purposes(1/8’’ from case for 10 s) www.jscj-elec.com 1 Rev. - 1.0 PDF
Документация на CJX3152P

Author: Administrator

Дата модификации: 29.04.2019

Размер: 2.89 Мб

5 стр.
