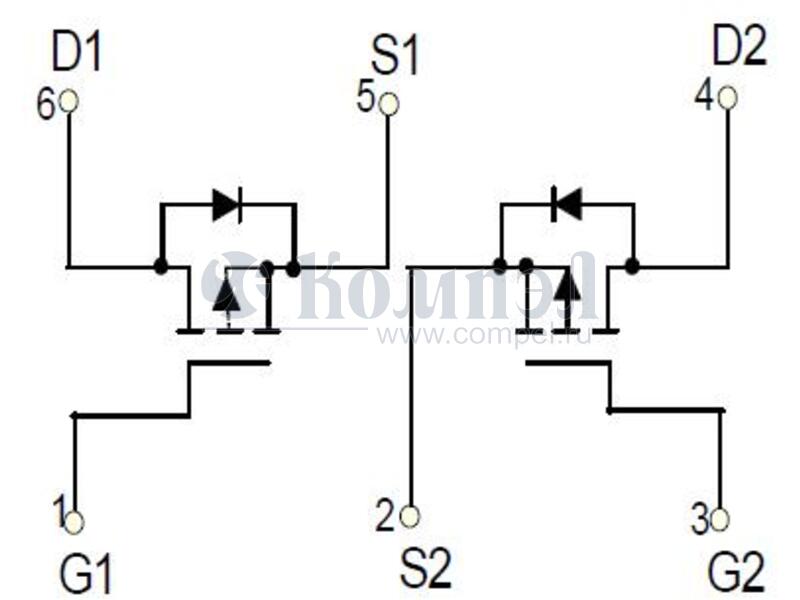

JIANGSU CHANGJING ELECTRONICS TECHNOLOGY CO., LTD SOT-23-6L Plastic-Encapsulate MOSFETS CJL2301 Dual P-Channel MOSFET V(BR)DSS ID RDS(on)MAX SOT-23-6L 90mΩ@-4.5V 125mΩ@-2.5V -20 V -2.3A 200mΩ@-1.8V APPLICATION  DC/DC converter  Load switch for portable devices FEATURE  TrenchFET Power MOSFET  Equivalent to Two CJ2301 Equivalent Circuit MARKING S1=Device code Solid point=Pin1 ...
