HFD5/24-SR

Hongfa
HFD5 MINIATURE 5TH GENERATION SIGNAL RELAY Features ● The world's first 5th generation signal relay ● Low coil power at 50mW. Coil (5V) operating current≤10mA. Can be directly driven by microprocessor. ● Bifurcated contacts ● Products with electrical endurance ≥3x108ops available, It is an ideal replacement device for small reed relays ● Products compliant with IEC 60079 available ● Products c...
развернуть ▼ свернуть ▲

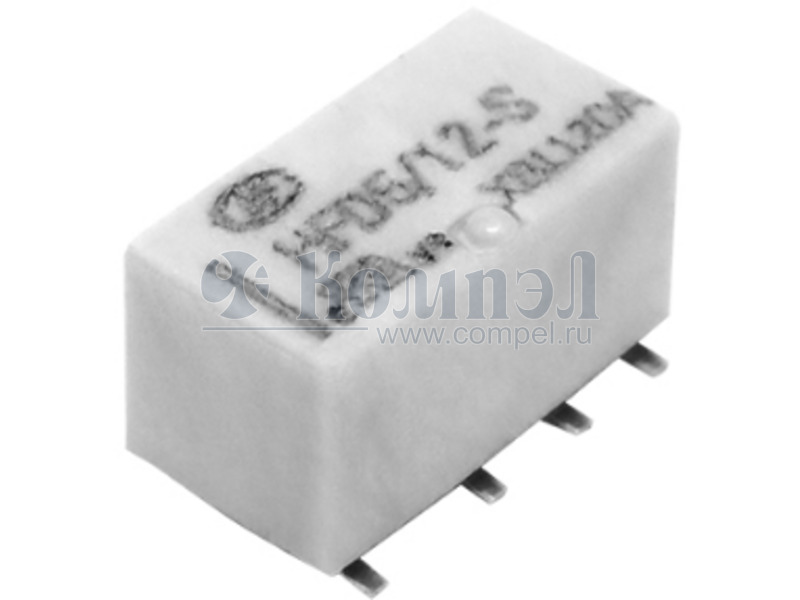

Внешний вид HFD5/5-LSR

Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Мощность катушки максимальная
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 9×4.8×4.9 мм
Способ подключения выводов
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 24

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uкатушки AC-DC Pупр(max) Iкомм U dc U ac Изоляция T раб Монтаж Особенности Применение Примечания Тип колодки Магнитная система Семейство Карточка
товара
A- HFD3/24 (HONGFA)

— в линейках 40 шт Power/Signal Relay, 2 Form C, DPDT, Momentary, 0.006A (Coil), 48VDC (Coil), 140mW (Coil), 4A (Contact), 220VDC (Contact), DC Input, Random, AC/DC Output — —
A- HFD4/24 (HONGFA)

— в линейках 50 шт — —
A- HFD4/24-SR (HONGFA)

— в ленте 900 шт Power/Signal Relay, DPDT, Momentary, 0.008A (Coil), 24VDC (Coil), 200mW (Coil), 2A (Contact), 220VDC (Contact), DC Input, AC/DC Output, Surface Mount-Straight — —
A- HFD42/24-L14SR (HONGFA)

— 2 шт — — —
A- JRC-19F-2C-24VDC-0.2 4078-2C-24VDC-0.2 (FORWARD)

— в линейках 20 шт

 — — — —
A- G6A274PSTUS24DC (OMRON)

— в линейках 500 шт

 — — — —
A- HFD2/024-M-L2-D (HONGFA)

— — — —
A- P-24V (FORWARD)

—

 — — —
A- PK-24V (FORWARD)

— — — —
A- PK24 (FORWARD)

— — — —
A- HFD27/024-H (HONGFA)

— 1 шт — — —
A- HFD27/024-M (HONGFA)

— — — —
A- HFD27/024-S (HONGFA)

— в линейках 25 шт — — —
A- HFD3-V/024-S (HONGFA)

— — — —
A- HFD3/024-S (HONGFA)

— 10 шт — AgNi + Au plated, Plastic sealed — —
A- JRC-19F-2C-24VDC-0.2 (FORWARD)

— в линейках 20 шт

 — — — —
A- HFD3/24-L1S1R (HONGFA)

— — — —
A- HFD3/24-L1SR (HONGFA)

— — — —
A- HFD3/24-L2 (HONGFA)

— — — —
A- HFD3/24-L2S (HONGFA)

— 1 шт — — —
A- HFD3/24-L2S1R (HONGFA)

— — — —
A- HFD3/24-L2SR (HONGFA)

— — — —
A- HFD3/24-S (HONGFA)

— 1 шт — — —
A- HFD3/24-S1R (HONGFA)

— — — —

Файлы 1

показать свернуть
HFD5 MINIATURE 5TH GENERATION SIGNAL RELAY Features ● The world's first 5th generation signal relay ● Low coil power at 50mW. Coil (5V) operating current≤10mA. Can be directly driven by microprocessor. ● Bifurcated contacts ● Products with electrical endurance ≥3x108ops available, It is an ideal replacement device for small reed relays ● Products compliant with IEC 60079 available ● Products compliant with IEC 60335-1 available ● Both DIP & SMT types available ● Single side stable and latching type available ● Smallest size in signal relay industry: 9.0(L)×4.8(W)×4.9(H) mm RoHS compliant File No.：E133481 File No.：R50522293 CONTACT DATA CHARACTERISTICS Contact arrangement 2C Contact resistance 100mΩ max. (at 10mA 30mVDC) Contact material Ag alloy+Au plated Contact rating 1A 30VDC,0.3A 125VAC Max. switching voltage 250VAC/220VDC Max. switching current 2A Max. switching power 62.5VA/60W Min. applicable load2) 10mV 10μA Mechanical endurance Electrical endurance3) 1×108OPS 1×105 OPS (85℃,1s on：9s off,NO or NC,1A 30VDC) 1×105 OPS (85℃,1s on：9s off,NO or NC,0.3A 125VAC) 3×108 OPS(AJ8)4) (40℃，0.1s on：0.1s off，Two sets of NO or NC in paralle5),10mA 5VDC) Notes: 1)The data shown above are initial values. 2) Min. applicable load is reference value. Please perform the confirmation test with the actual load before production since reference value may change according to switching frequencies, environmental conditions and expected contact resistance and reliability. 3) Only typical loads are listed above. Other load specifications can be available upon request. 4) (AJ8) indicates products with electrical endurance≥ 3x108 OPS. 5) Two sets of NO or NC parallel wiring diagrams (bottom view) are as follows: 1 2 3 4 1 2 Insulation resistance Dielectric strength 750VAC 1min Between coil & contacts 1500VAC 1min Between contact sets 1000VAC 1min Between open contacts Surge withstand (10X160μs) voltage Between coil & contacts (2X10μs) 7 6 5 8 Orientation mark 2ms max. 2ms max. 6) For low level and long durability applications, it is recommended to use two sets of NO or NC in parallel. If you need to use a single set of NO or NC, please contact our company. HIGH-FREQUENCY CHARACTERISTICS1) Frequency2) 100MHz 900MHz Insertion loss3) 0.03 0.3 V.SWR3) 1.05 1.4 Isolation3) 45dB 25dB Notes: 1)The characteristic impedance of the measuring system is 50Ω. 2)If there is a demand for frequencies higher than 3G,please contact us. 3)The data shown above are initial values. 735m/s2 Shock resistance Functional Vibration resistance Functional 10Hz to 55Hz 3.3mm DA Destructive 10Hz to 55Hz 5.0mm DA 980m/s2 Destructive Humidity 5% to 85%RH Ambient temperature -40℃ to 85℃ Termination DIP,SMT Unit weight Approx. 0.5g Construction Plastic sealed Notes: 1)The data shown above are initial values. COIL Temperature rise Orientation mark 2500V(Telecordia) Release time (Reset time) 34 7 6 5 1500V(FCC part 68) Operate time (Set time) Coil power 8 1000MΩ(at 500VDC) Between open contacts Single side stable See table“COIL DATA” 1 coil latching See table“COIL DATA” ≤50K(1A Load,at 85℃) SAFETY APPROVAL RATINGS 1A 30VDC 85℃ UL/CUL Ag alloy+Au plated 2A 30VDC 40℃ 0.3A 125VAC 85℃ 0.5A 125VAC 40℃ 1A 30VDC 85℃ TUV Ag alloy+Au plated 2A 30VDC 40℃ 0.3A 125VAC 85℃ 0.5A 125VAC 40℃ Notes: 1) Only some typical rating are listed above.If more details are required,please contact us. HONGFA RELAY ISO9001, IATF16949 , ISO14001, ISO45001, IECQ QC 080000, ISO/IEC 27001 CERTIFIED 2024 Rev. 3.00 91 PDF
Документация на серию HFD5

091-095HFD5_en.ai

Дата модификации: 19.04.2024

Размер: 710.2 Кб

7 стр.
