HF171F/12-HT

Hongfa
POWER RELAY 1A 6A/250VAC AgSnO2, COIL VOLTAGE 12VDC
развернуть ▼ свернуть ▲

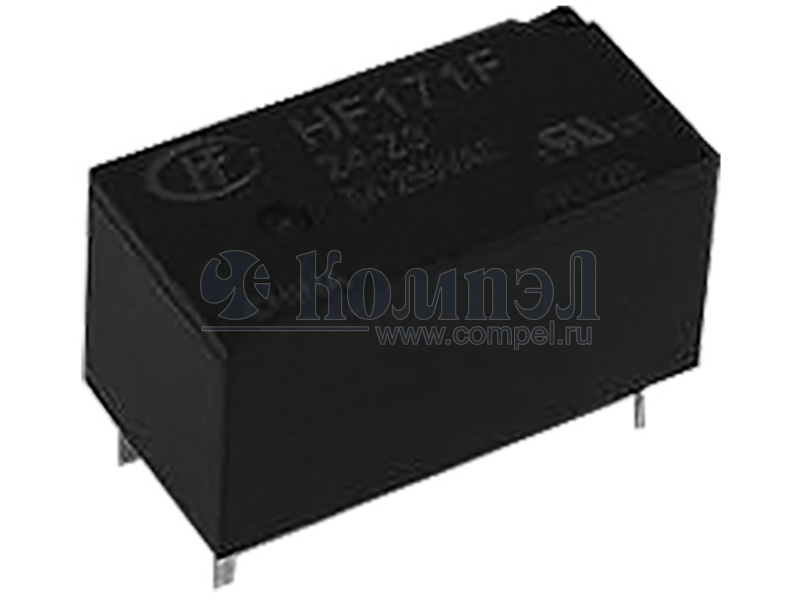

Внешний вид серии HF171F
Внешний вид серии HF171F



Технические характеристики

показать свернуть
Тип контактов
Номинальное напряжение катушки
Тип тока катушки
Номинальный ток коммутации
Коммутируемое напряжение DC (макс)
Коммутируемое напряжение AC (пиковое)
Напряжение изоляции катушка-контакты
Рабочая температура
Размер 20×10×10.6 мм
Способ подключения выводов
Особенности
Применение
Примечания
Магнитная система катушки
