G3S06530P

GPT
Диод выпрямительный 1 на напряжение до 650 В, ток до 30 А, с падением напряжения 1.7 В, ёмкостью перехода 2150 пФ, производства GPT (GPT)
развернуть ▼ свернуть ▲

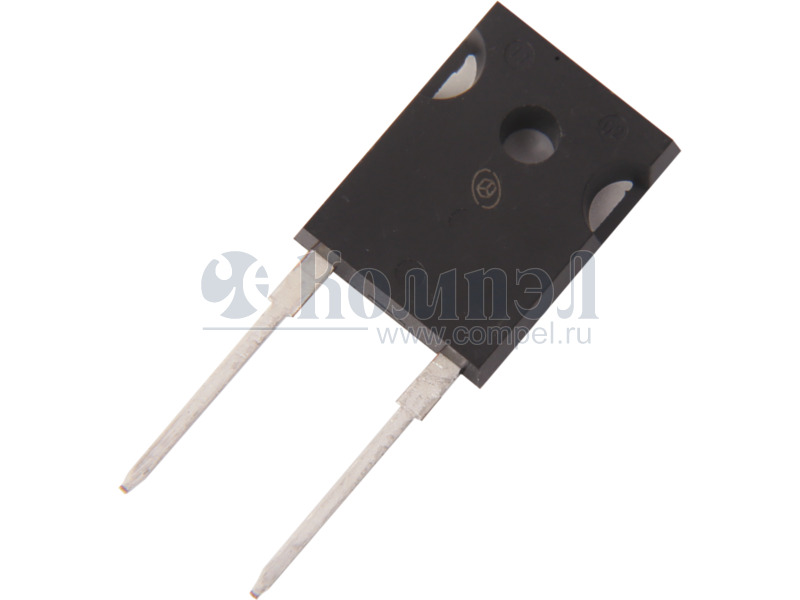

Внешний вид G1S33002P
Внешний вид G3S06530P



Технические характеристики

показать свернуть
Корпус TO247AC
Схема включения диодов
Максимальное обратное напряжение диода
Прямой ток диода (средний)
Прямое падение напряжения
Обратный ток диода
Емкость перехода
Рабочая температура
Монтаж
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 2

показать свернуть
Datasheet V2020.A.1 G3S06530P 650V/ 30A Silicon Carbide Power Schottky Barrier Diode Features • Zero reverse recovery current • Zero forward recovery voltage • Temperature independent switching behavior • High temperature operation • High frequency operation Key Characteristics VRRM 650 V IF, Tc≤152℃ 30 A QC 101 nC Benefits • Unipolar rectifier • Substantially reduced switching losses • No thermal run-away with parallel devices • Reduced heat sink requirements Applications • SMPS, e.g., CCM PFC; • Motor drives, Solar application, UPS, Wind turbine, Rail traction, EV/HEV Part No. Package Type Marking G3S06530P TO-247AC G3S06530P G3S06530P ©2020 Global Power Technology Company Ltd - ALL RIGHTS RESERVED PDF
Документация на G3S06530P

 1200V/10A Silicon Carbide Power Schottky Barrier Diodes Bare Die Keywords:

Дата модификации: 14.09.2020

Размер: 1.18 Мб

5 стр.

Datasheet V2019.1.0 G3S06530P 650V/ 30A Silicon Carbide Power Schottky Barrier Diode Features • Rated to 650V at 30 Amps • Zero reverse recovery current • Zero forward recovery voltage • Temperature independent switching behaviour • High temperature operation • High frequency operation Key Characteristics VRRM 650 V IF, Tc≤155℃ 30 A QC 101 nC Benefits • Unipolar rectifier • Substantially reduced switching losses • No thermal run-away with parallel devices • Reduced heat sink requirements Applications • SMPS, e.g., CCM PFC; • Motor drives, Solar application, UPS, Wind turbine, Rail traction, EV/HEV Part No. G3S06530P G3S06530P Package Type TO-247AC Marking G3S06530P ©2019 Global Power Technology Company Ltd - ALL RIGHTS RESERVED PDF
Документация на G3S06530P

1200V/10A Silicon Carbide Power Schottky Barrier Diodes Bare Die Keywords:

Дата модификации: 25.11.2019

Размер: 1.33 Мб

5 стр.
