FACCF16H-683Y0R6

Fuantronics

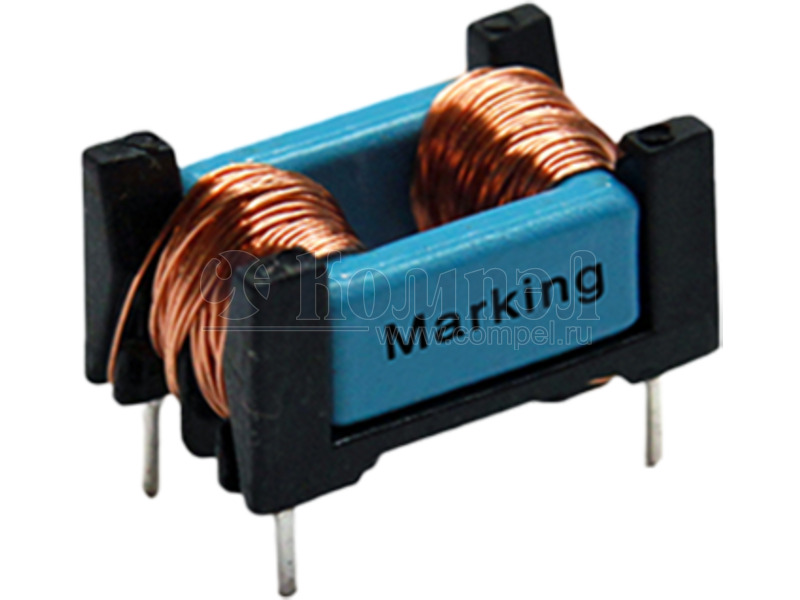

Дроссель 68 мГн
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Индуктивность номинальная
Способ монтажа
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
P/N: FACCF16H-683Y0R6 R S H o Electronical Schematic Outline Dimensions(Unit:mm) 1 24.5 Max 15.0 Max 2 Wdg1 Wdg2 4 13.5 Max Fuantronics FACCF16H-683Y0R6 " " Dotted terminal 4.0±0.5 1 2 3 3 SQ0.70±0.10 2 Recommended Soldering Temperature Graph. Side view Orthographic view 260°C 3 4 4 Temperature(°C) 18.75±0.5 3 10.0 ±0.5 245±3°C 220°C 230°C Limit Profile 180 150 30s-60s Standard Profile 30s Max 90s±30s 2 1 1 Top view 2 Time(s) Bottom view Standard Profile Pre-heating Remarks Laser printing product label. Electrical Characteristics(at 25°C) Inductance : L1-4=2-3= 68.0mH +50%/-30%,at 10KHz,0.1V. Leakage Inductance: L1-4&2-3= 1340uH Typ. Rated current: 0.60Amps. D.C.Resistance : 1-4= 1.970 ohms Typ. 2-3= 1.970 ohms Typ. Turns Ratio : Wdg1:Wdg2= 1:1±2%,at 20KHz,1V. Hipot : Pri-Sec : 1500VAC/5mA/2Second. Standard Profile 150~180°C,90s±30s Heating above 220°C,30s-60s above 240°C,30s Max Peak temperature 245°C±3°C 260°C,10s Cycle of reflow 2 times 2 times List of UL Certificate: Part Name Mat'l Description Supplier UL Number Bobbin FK-1601/PA66 E I Dupont De Nemours & Co Inc Copper wire 2UEW-F/155C Elektrisola Hangzhou Co Ltd E258243 Core UT16-H5K Su Zhou Tian Ming Magnetic N/A E41938 ***Weight:Approx 9g. Tianchang Fuan Electronic Co Ltd REV DESCRIPTION APPD DATE www.fuantronics.net TEL: +86-550-7814888 FAX:+86-550-7831133 Make: Qiumei.Liu Tolerances unless otherwise specified: Checked: Beson.zhan (.X)±0.50 (.XX)±0.25 Approved: Anson.zhan Unit of measurement: mm DRAWING TITLE Customer P/N: UT16 Current-compensated frame core double chokes Document/Rev: 00 Material Number: A24CCF16S050 Specification Sheet: 1 of 1 Date of Recognition: Jan./18/2024 PDF
