ER34615H-LD/-JST2510

FANSO EVE Energy
Wuhan FANSO Technology Co., Ltd. Add ：Sitai 5 road sitai Industrial park yongfeng avenue hanyang area wuhan city China. Web ：www.fansobattery.com Emai Skype : jack.batterysales Tel jack.batterysales1@gmail.com : lixf@fansobattery.com & jack.batterysales@gmail.com : 0086 1302636 4983 DE – Passivation This document serves to guide our clients how to prevent FANSO 3.6V Li-SOCL2 ER ser...
развернуть ▼ свернуть ▲
Внешний вид ER34615H/SLCL1025-LD

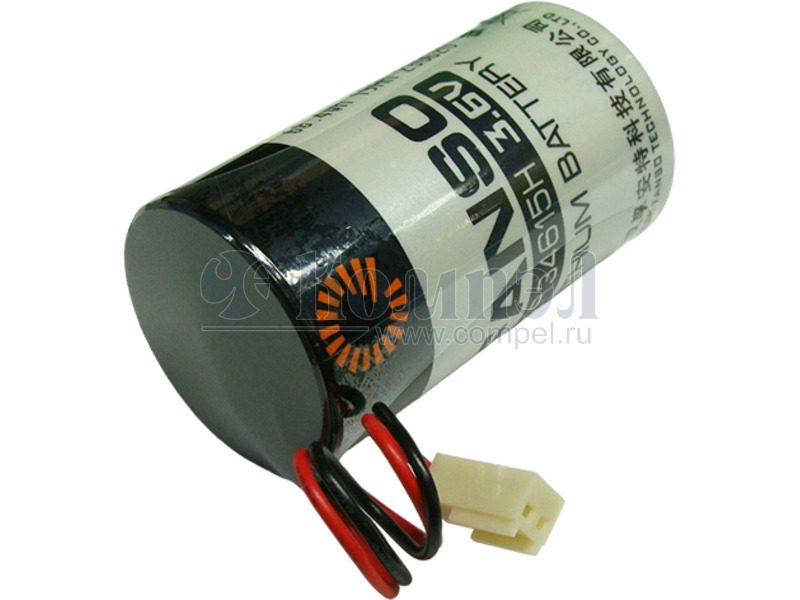

Внешний вид ER34615H-LD/-JST2510



Технические характеристики

показать свернуть
Типоразмер
Тип батареи
Напряжение номинальное
Ёмкость номинальная
Тип выводов
Ток разряда стандартный
Ток разряда продолжительный (макс)
Ток разряда импульсный (макс)
Размер 34.2×34.2×61.5 мм
Температура рабочая
Примечания ATEX. Хранение до 10 лет. Разработана для долговременной работы
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 8

показать свернуть
Wuhan FANSO Technology Co., Ltd. Add ：Sitai 5 road sitai Industrial park yongfeng avenue hanyang area wuhan city China. Web ：www.fansobattery.com Emai Skype : jack.batterysales Tel jack.batterysales1@gmail.com : lixf@fansobattery.com & jack.batterysales@gmail.com : 0086 1302636 4983 DE – Passivation This document serves to guide our clients how to prevent FANSO 3.6V Li-SOCL2 ER series battery from being passivated by means of pulsing the battery at a regular time, As well as how to activate the passivatd batteries before starting to use them by pre - discharging. Below is the specific pulse mode applied to different cells to avoid the passivation during storage ; Battery model Pulse current Pulse time Pulse frequency 1time/1~2tweek loading voltage(1~12months) 1.2KΩ ≥3.30V（5sec.） ER14250H 5~10mA 3~5 sec. ER14505H 20~30mA 3~5 sec. 1time/1~2tweek 200Ω ≥3.10V（5sec.） ER18505H 20~30mA 3~5 sec. 1time/1~2tweek 200Ω ≥3.20V（5sec.） ER26500H 50~80mA 3~5 sec. 1time/1~2tweek 100Ω ≥3.20V（5sec.） ER34615H 50~100mA 3~5 sec. 1time/1~2tweek 56Ω ≥3.00V（5sec.） ER14505M 50~100mA 3~5 sec. 1time/1~2tweek 33Ω ≥3.10V（5sec.） ER26500M 100~150mA 3~5 sec. 1time/1~2tweek 10Ω ≥3.10V（5sec.） ER34615M 100~200mA 3~5 sec. 1time/1~2tweek 8.2Ω ≥3.10V（5sec.） In general, FANSO recommend not to store the battery for more than 6 months upon receiving them from us, during the storage, the battery should be kept at a ventilated room with temperature less than to slow degree, any idealy at 23 degree centi grade to the the the passivation passivation process process and and maitain maitain aa low low self-discharge self-discharge rate, rate, any any higher higher temperture temperture would would expedite expedite the the passviation passviation process a process as well as increase the self - discharge rate. To activate the passivated batteries, we suggest pre – discharge the batteries with a relatively low continuous loading current for 20 minutes approximately to consume its capacity as little as possible，below is the discharge current or loading resistance applied for each cell in specific ; 1/2 PDF
Документация на семейство Cil_FANSO

PROFORMAL INVOICE

Дата модификации: 03.11.2022

Размер: 317.6 Кб

2 стр.

Wuhan FANSO Technology Co., Ltd. STORAGE CONDITIONS Li-SOCl2 and Li-MnO2 batteries are electrochemical power, storage temperature, time and humidity affect the battery’s property, long storage time ( more than 1 year ) and high temperature generate passivation effect to the Li-SOCL2 ( ER series) battery, we recommend not to store the battery for more than 6 ( or up to 12) months after receiving them, and store the batteries at a ventilated room with temperature not exceeding 23 ℃. Battery’s working temperature and working mode affect the its performance and life time too, we suggest to consult our partner COMPEL JSC or us for guidance when choosing our batteries for your project. 8th July 2022 Wuhan FANSO Technology Co.,Ltd 1/1 PDF
Документация на семейство Cil_FANSO

PROFORMAL INVOICE Keywords:

Дата модификации: 13.09.2022

Размер: 145.1 Кб

1 стр.

File NO.：FAT/JF-JGER-007 5th July 2022 Version A/0 TECHNICAL SPECIFICATION Lithium Thionyl Chloride Battery Model：ER34615H Established date: Position Draft Product Engineer Checked Technical Manager Approved Chief Engineer WUHAN FANSO TECHNOLOGY CO.,LTD. 5th July 2022 Signature Date Floor 2, Building 3, Jiahua Technology Industrial Park, No. 270, Huangjinkou Three Village, Hanyang District, Wuhan City, China Postal Code：434000 Tel：86 27 84452919 PDF
Документация на серию ER34615H

文件名称 Keywords:

Дата модификации: 23.08.2022

Размер: 493.4 Кб

12 стр.

Wuhan FANSO Technology Co., Ltd. Add ：Sitai 5 road sitai Industrial park yongfeng avenue hanyang area wuhan city China. Web ：www.fansobattery.com Emai Skype : jack.batterysales Tel jack.batterysales1@gmail.com : lixf@fansobattery.com & jack.batterysales@gmail.com : 0086 1302636 4983 DE – Passivation This document serves to guide our clients how to prevent FANSO 3.6V Li-SOCL2 ER series battery from being passivated by means of pulsing the battery at a regular time, As well as how to activate the passivatd batteries before starting to use them by pre - discharging. Below is the specific pulse mode applied to different cells to avoid the passivation during storage ; Battery model Pulse current Pulse time Pulse frequency 1time/1~2tweek loading voltage(1~12months) 1.2KΩ ≥3.30V（5sec.） ER14250H 5~10mA 3~5 sec. ER14505H 20~30mA 3~5 sec. 1time/1~2tweek 200Ω ≥3.10V（5sec.） ER18505H 20~30mA 3~5 sec. 1time/1~2tweek 200Ω ≥3.20V（5sec.） ER26500H 50~80mA 3~5 sec. 1time/1~2tweek 100Ω ≥3.20V（5sec.） ER34615H 50~100mA 3~5 sec. 1time/1~2tweek 56Ω ≥3.00V（5sec.） ER14505M 50~100mA 3~5 sec. 1time/1~2tweek 33Ω ≥3.10V（5sec.） ER26500M 100~150mA 3~5 sec. 1time/1~2tweek 10Ω ≥3.10V（5sec.） ER34615M 100~200mA 3~5 sec. 1time/1~2tweek 8.2Ω ≥3.10V（5sec.） In general, FANSO recommend not to store the battery for more than 6 months upon receiving them from us, during the storage, the battery should be kept at a ventilated room with temperature less than to slow degree, any idealy at 23 degree centi grade to the the the passivation passivation process process and and maitain maitain aa low low self-discharge self-discharge rate, rate, any any higher higher temperture temperture would would expedite expedite the the passviation passviation process a process as well as increase the self - discharge rate. To activate the passivated batteries, we suggest pre – discharge the batteries with a relatively low continuous loading current for 20 minutes approximately to consume its capacity as little as possible，below is the discharge current or loading resistance applied for each cell in specific ; 1/2 PDF
Документация на ER34615H/P

PROFORMAL INVOICE

Дата модификации: 07.04.2022

Размер: 317.6 Кб

2 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами_3

Дата модификации: 03.08.2021

Размер: 98.2 Кб

2 стр.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ, ПРАВИЛА ТРАНСПОРТИРОВАНИЯ, ХРАНЕНИЯ И ЭКСПЛУАТАЦИИ ЛИТИЕВЫХ ИСТОЧНИКОВ ТОКА (ЭЛЕМЕНТЫ) 1.ОБЩИЕ ПОЛОЖЕНИЯ ВНИМАНИЕ! Невыполнение настоящих требований может вызвать разгерметизацию элементов с выделением едких газов и жидкости (хлористый тионил, диоксид серы, хлористый водород и пр.), а также выброс частиц лития. В случае наличия неблагоприятных условий нарушение настоящих правил может привести к воспламенению элемента, в особо тяжелых случаях - к взрыву. НЕ ДОПУСКАЕТСЯ использовать элементы в аппаратуре, приборах и других потребителях электрической энергии, если не обеспечиваются требования правил безопасности: - напряжение для питания потребителей электрической энергии не соответствует параметрам элемента; - не допускается параллельное соединение нескольких элементов, имеющих различную степень заряженности; - разряд на потребителя электрической энергии до напряжения ниже ограниченного правилами эксплуатации элемента категорически не допускается; - режимы разряда не предусмотрены правилами эксплуатации элемента; - значения внешних воздействующих факторов превышают значения, допустимые для элемента; - место установки не обеспечивает надежное крепление элемента, предусмотренное его конструкцией; - контактные устройства потребителей электрической энергии не соответствуют конструкции выводов элемента и не обеспечивают надежность соединения. При хранении и эксплуатации элементов ЗАПРЕЩАЕТСЯ: - замыкать элемент накоротко; - разряжать элемент ниже 1,0 В; - заряжать элемент от внешнего источника; - нагревать элемент выше температуры, для которой он сконструирован (согласно требований изготовителя элемента); - подвергать элемент воздействию открытого огня; - производить действия, разрушающие элемент. - содержать элемент в условиях температуры окружающей среды выше значений, указанных в технической документации и/или на корпусе элемента. 2. ТРАНСПОРТИРОВАНИЕ Элементы, упакованные в соответствии с требованиями, настоящих условий транспортируют всеми видами транспорта без ограничения скорости и высоты, с учетом требований, установленных для отдельных видов транспорта. PDF
Инструкция по обращению с литиевыми элементами

Microsoft Word - Инструкция по обращению с литиевыми элементами

Дата модификации: 20.05.2021

Размер: 99.1 Кб

2 стр.

PDF
Документация на семейство Cil_FANSO

Во всю страницу

Дата модификации: 13.06.2019

Размер: 463.8 Кб

1 стр.

Technical Report No. 64.105.18.00234.01 Rev. 00 Dated 2018-02-02 Client: Name: WUHAN FANSO TECHNOLOGY CO.,LTD. Address: RD.5, SITAI INDUSTRIAL PARK,YONGFENG AVENUE,HANYANG DISTRICT,WUHAN CHINA Manufacturing place: Manufacturer’s name: same as the client Address: same as the client Factory’s name: same as the client Address: same as the client Test subject: Product: Lithium Thionyl Chloride Battery (primary battery) Type: ER34615H ,ER26500H, ER18505H Trade mark (if any): FANSO Test specification: EN 60079-0:2012+A11:2013 (Partial) EN 60079-11:2012 (Partial) The tests are based on harmonised standard of ATEX directive Purpose of examination: inspection according to specified requirements to realize the conformity with the Produktsicherheitsgesetz –ProdSG, version Nov 08, 2011 inspection according to specified requirements to realize the observance of the protection aims of the following EC directives: LVD directive 2014/35/EU EMC directive 2014/30/EU Test according to the test specification Test result: The products comply with ATEX standard EN 60079-0:2012+A11:2013 (Partial), EN 60079-11:2012 (Partial), see item 3 of this report for details. This technical report may only be quoted in full. Any use for advertising purposes must be granted in writing. This report is the result of a single examination of the object in question and is not generally applicable evaluation of the quality of other products in regular production. Project No: 64.105.18.00234.01 Rev.: 00 Date: 2018-02-02 Page: 1 of 4 Telephone : +86 20 3832 0668 Telefax : +86 20 3832 0598/0478 http://www.tuv-sud.cn TÜV SÜD Certification and Testing (China) Co., Ltd. Guangzhou Branch, TÜV SÜD Group 5F, Communication Building, 163 Pingyun Rd, Huangpu Ave. West,Guangzhou, 510656, P.R.China PDF
Документация на семейство Cil_FANSO

Subject:

Дата модификации: 15.01.2018

Размер: 504 Кб

4 стр.

    Публикации 6

    показать свернуть
    06 августа 2024
    новость

    Редизайн маркировки батареек FANSO

    Компания FANSO, являющаяся одним из лидеров производства литиевых батареек, провела редизайн продукции, коснувшийся маркировки. Изменения затронули ряд цилиндрических батареек литий–диоксид–марганцевой (тип CR, напряжение 3,0 В) и... ...читать

    07 ноября 2022
    статья

    Секреты депассивации литиевых батареек FANSO EVE Energy

    Сергей Миронов (КОМПЭЛ) При длительном хранении в литиевых ХИТ происходит процесс пассивации. Он обратим, однако информации о том, как это правильно организовать, практически нет. Известный производитель батареек FANSO EVE Energy делится... ...читать

    30 сентября 2022
    статья

    Литиевые батарейки FANSO EVE Energy для автомобильных GPS/ГЛОНАСС-устройств

    Сергей Миронов (КОМПЭЛ) Источники питания для автомобильной электроники, включая маяки, GPS/ГЛОНАСС–трекеры и охранную сигнализацию, должны обеспечивать бесперебойное питание и безопасность, а также быть устойчивыми к вибрации и исправно... ...читать

    04 июня 2021
    новость

    ERхххххH – литиевые батарейки FANSO: высокая емкость, стабильность и повторяемость параметров

    Компания FANSO обновила свои производственные мощности и установила новую автоматизированную линию по производству цилиндрических литий–тионилхлоридных батареек (Li–SOCl2) бобинной конструкции. В настоящий момент все поставляемые... ...читать

    03 октября 2019
    статья

    Литиевые батарейки Fanso для систем телеметрии и дистанционного контроля

    Вера Ефремова (г. Екатеринбург) Системы телеметрии находят все более широкое применение во многих отраслях на промышленных и коммунальных объектах. Требования, предъявляемые к условиям эксплуатации приборов телеметрии и, как следствие, источников... ...читать

    30 сентября 2019
    новость

    Литиевые батарейки Fanso для эксплуатации во взрывоопасных зонах

    В промышленности имеется класс автономных устройств, например, телеметрии, которые  предназначены для работы во взрывоопасных зонах или средах. К таким устройствам предъявляются специальные требования по искробезопасности и взрывозащищенности.... ...читать
