KCP1008TRU

Cosmo
KCP1008 Series 4PIN 100V N.O TYPE SOLID STATE RELAY-MOSFET OUTPUT cosmo  Schematic  Description The KCP1008 series is robust, ideal for telecom and 4 3 1 2 ground fault applications. It is a SPST normally open switch (1 Form A) that replaces electromechanical relays in many applications. It is constructed using a GaAlAs LED for actuation control and an integrated monolithic die for th...
развернуть ▼ свернуть ▲

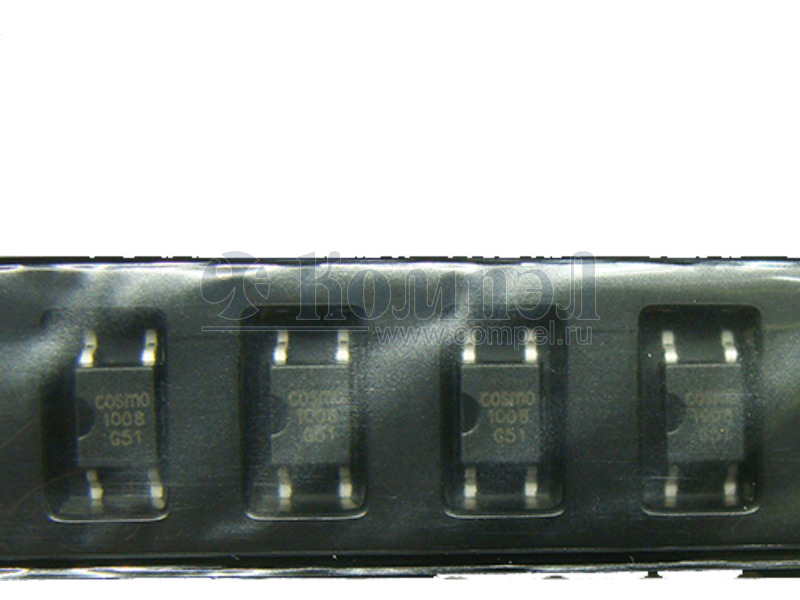

Внешний вид KCP1008TRU

Технические характеристики

показать свернуть
Корпус SOP4
Схема коммутации
Напряжение на входе
Тип входа
Тип выхода
Напряжение коммутации DC
Сопротивление открытого канала
Ток коммутации
Напряжение изоляции
Примечание Transistor Output SSR, 1500V Isolation
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Конфиг Uвх Вход Выход Uкомм(DC) Rоткр IDC ISOL Семейство Примечание Карточка
товара
P- KCP1008TLD (COSMO)

SOIC4

 — — — — — — — — — —

Файлы 2

показать свернуть
KCP1008 Series 4PIN 100V N.O TYPE SOLID STATE RELAY-MOSFET OUTPUT cosmo  Schematic  Description The KCP1008 series is robust, ideal for telecom and 4 3 1 2 ground fault applications. It is a SPST normally open switch (1 Form A) that replaces electromechanical relays in many applications. It is constructed using a GaAlAs LED for actuation control and an integrated monolithic die for the switch output. The die is fabricated in a high-voltage dielectrically isolated technology and is comprised of a photodiode array, switch control circuitry and MOSFET switches. 1 FORM A NORMALLY OPEN 4 3 1 2  Features 1. Normally open, single pole single throw 2. Control 100V AC or DC voltage 3. Switch 150mA loads 4. Controls low-level analog signals 5. High sensitivity, low ON resistance 6. Low-level off-state leakage current 7. High isolation voltage 8. Pb free and RoHS compliant 9. MSL class 1 10. Agency Approvals： • UL Approved (No. E108430): UL508 • C-UL Approved (No. E108430) • FIMKO Approved: EN62368-1, EN60601-1 • VDE Approved (No. 40053989): EN60747-5-5  Applications • Telecommunications (PC, electronic notepad) • Modem • Telephone equipment • Security equipment • Sensors • Measuring and testing equipment • Factory automation equipment • High speed inspection machines Cosmo Electronics Corp. Document No. 69M00009.7 -1- http://www.cosmo-ic.com PDF
Документация на KCP1008TRU

Microsoft Word - KCP1008_69M00009_REV7.doc

Дата модификации: 22.06.2023

Размер: 283.4 Кб

11 стр.

PRODUCT SPECIFICATION DATE：05/02/2011 cosmo SOLID STATE RELAY - MOSFET OUTPUT NO.62M00016 REV. KCP1008 ELECTRONICS CORPORATION SHEET 1 OF 7 3 z OUTSIDE DIMENSION︰ 1008 XXX 4.40 Date Code 2.30 0.05 +0 -0.05 4.60 0.40 2.35Max. 0.50±0.3 6.8±0.4 2.54 Unit︰mm Tolerance︰±0.2mm z Turn on / Turn off time 4 Input 3 90% 10% Output TON 1 FORM A NORMALLY OPEN 4 TOFF 1 3 2 z Absolute Maximum Ratings （Ta=25℃） Emitter（Input） Detector（Output） Reverse Voltage ……………………………… Continuous Forward Current ……………... 50mA Continuous Load Current ……………… Peak Forward Current ………………………… Power Dissipation ………………………… Derate Linearly from 25℃ …………… 5.0V Output Breakdown Voltage ………………… ± 100V 1A Power Dissipation ………………………… ± 150mA 500mW 100mW 1.3mW/℃ General Characteristics Isolation Test Voltage ……………… 1500VACrms Storage Temperature Range …… -40℃ to +125℃ Isolation Resistance Operating Temperature Range … -40℃ to +85℃ Vio=500V，Ta=25℃ …………………… ≧10 Ω Junction Temperature ……………………… Total Power Dissipation ………………… 500mW Soldering Temperature， Derate Linearly from 25℃ …………… 10 2.5mW/℃ 2mm from case，10 sec …………………… 100℃ 260℃ PDF
