I-DS1066-SCW005
Male V/T type
4.8
(N+1)*2.00
4.8
2.00±0.1
6.0
1. Main specifications
. Housing material: Nylon 66
. Wire range: AWG#30~#24
. Rated voltage: 100V
. Rated current: 2A(24AWG)
. Contact resistance: 30mΩ Max
. lnsulation resistance: 1000MΩ Min
. Withstanding voltage: 500V,AC 1 minute
. Temperature range: -25 ~ +85°C
. Recommend PC board thickness:1.6mm
3.4
3.4
6.0
NOTES:
Pin1
□0.50
(N-1)*...
развернуть ▼ свернуть ▲ - Группа: Соединители провод - плата
- Серия: DS1066
- Корпус: —
- Норма упаковки: 1 шт.
Технические характеристики

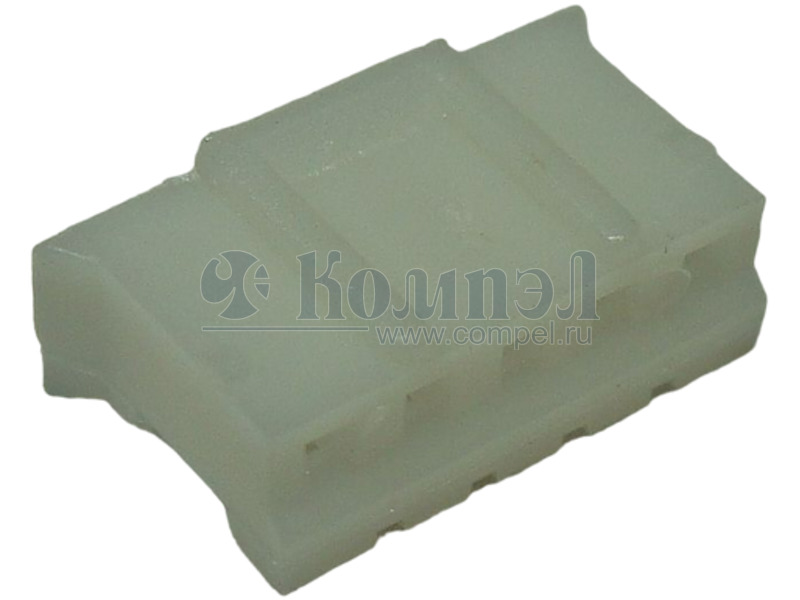

показать свернутьСемейство: Board Connector, 5 Contact(s), 1 Row(s), Female, 0.079 inch Pitch, Crimp Terminal, Locking, White Insulator | ||
Тип разъема | ||
---|---|---|
Расстояние между соседними контактами | ||
Количество контактов | ||
Рабочий ток контактов | ||
Тип монтажа | ||
Расположение контактов разъема | ||
Сечение провода согласно AWG | ||
Применение | ||
Количество рядов контактов | ||
Коммерческое наименование |
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER
Аналоги 2
показать свернутьТип | Наименование | Корпус | Упаковка | i | Семейство | Тип | Шаг | Контакты | Ток | Напряжение | Монтаж | Расположение | Провод AWG | Применение | Примечания | Рядов | Угол | Коммерческое наименование | Карточка товара |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P= | L-KLS1-XL1-2.00-05-H (KLS) MU-5F (KLS) | — | 3000 шт | — | — | — | — | — | |||||||||||
F~ | MU-5F (BM) | — | 1000 шт |
| — | — | — | — | — | — | — | — | — |
Файлы 2
показать свернуть
Документация на I-DS1066-SCW006
<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C445331303636204D6F64656C20283129>
Дата модификации: 30.04.2019
Размер: 360.2 Кб
1 стр.
Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
