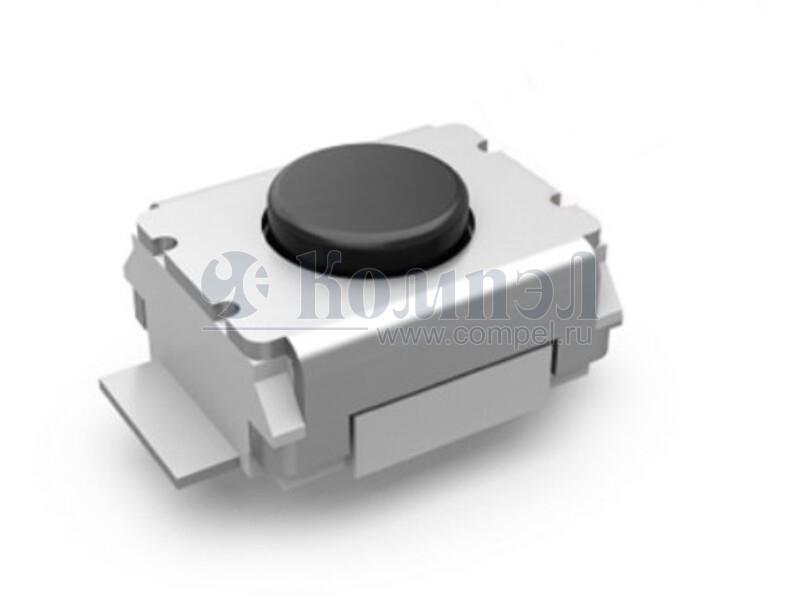

DS1042-24-2017VBR16005

CONNFLY
NOTES: 4.00 3.00 4.2 1.7 2.5 1.40 2.6 PCB layout Tolerance:±0.05 1. Specifications . Switch Function: Single Pole Single Throw . Contact Rating: 50mA at 12Vdc . Insulation Resistance:100MΩ min. . Contact Resistance:50mΩ max. . Operating Life:100,000 cycles . Travel:0.15±0.1mm . Operation Temperature Range: -20°C to +70°C . Wave Soldering: Recommended Solder Temperature At 500°f(260°C)max...
развернуть ▼ свернуть ▲


Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Тип Imax Umax Актуатор Монтаж Ориентация Сила Особенности Примечание Карточка
товара
P= B3U1000P (OMRON)

— в ленте 3500 шт Кнопка без фиксации - Цепь: SPST-NO; Действие: Одиночное включение; Imax: 50 мА; Umax: ... —

Файлы 1

показать свернуть
NOTES: 4.00 3.00 4.2 1.7 2.5 1.40 2.6 PCB layout Tolerance:±0.05 1. Specifications . Switch Function: Single Pole Single Throw . Contact Rating: 50mA at 12Vdc . Insulation Resistance:100MΩ min. . Contact Resistance:50mΩ max. . Operating Life:100,000 cycles . Travel:0.15±0.1mm . Operation Temperature Range: -20°C to +70°C . Wave Soldering: Recommended Solder Temperature At 500°f(260°C)max. 5 Seconds,Subject To PCB 1.6mm Thickness. 2. Product number code: H 1.2 Ø1.50 Operating Life 10:100,000 cycles Operating force 160: 160±30gf 250: 250±30gf Packing type A: polybag R: tape & reel Circuit diagram Actuator color B: Black Housing color V: Ivory Profile Height(DIM. H) 015:1.5mm 017:1.7mm No. of contacts 2: 2P TACT SWITCH SMT TYPE 2.5mmX3.0mm (Series Image-Reference Only) 晨翔电子有限公司 CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1042-24-2017VBR16005

Дата модификации: 20.05.2022

Размер: 303.7 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
