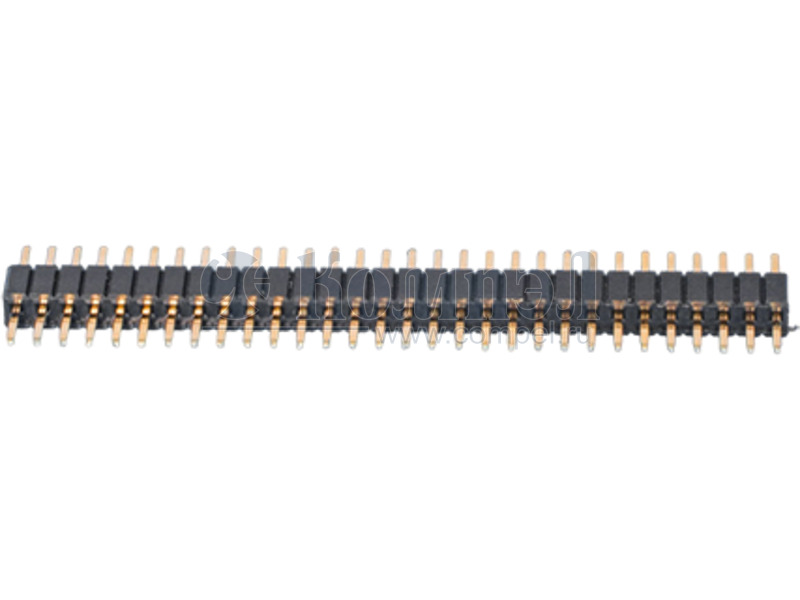

DS1031-01-1x30P8BV31-3A

CONNFLY
Разъем штыревой; вилка; прямой; шаг 1.27 мм; количество контактов 1x30; вертикальный; монтаж в отверстия; высота изолятора 2 мм; штыри 2.6/2.6 мм; 1 А; 20 мОм; 300 В AC (1 мин)
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип
Род разъёма
Монтаж
Количество контактов
Шаг между выводами
Коммерческое наименование
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 2

показать свернуть
Тип Наименование Корпус Упаковка i Тип Род Монтаж Количество рядов Выводов Шаг Особенности Примечания Коммерческое наименование Карточка
товара
P= PLL1.27-30 (BM)

— 1 шт — — — — — — — — —
P= L-KLS1-207C-1-30-S1 (KLS)

— 1 шт

 — — — — — — — — —

Файлы 1

показать свернуть
N*1.27±0.5 2.50 Type (N-1)*1.27±0.25 □0.40±0.05 A±0.2 1.27±0.1 2.60 2.60 2 2.50 2.00 Plating level 3A: Level 3A DIM.A B type 1: Type 1 2: Type 2 B±0.2 C Recommend PCB layout (Tolerance:±0.05) 1 or A*.*-B*.* Housing height(DIM. C) 1: 1.00mm 2: 1.50mm 3: 2.00mm 5: 2.54mm Mounting type V: V/T type 1.27*(N-1) 1.27 DIM A DIM B Notes: Specifications: 1. Contact Resistance: 20mΩ Max. 2. Insulation Resistance: 500MΩ Min. 3. Dielectric Withstanding Voltage: 300V AC(rms) For 1 Minute. 4. Current Rating:1A. 5. Temperature: -40°C~+105°C. Materials: 1. Contact Material: Copper Alloy. 2. Contact Plating: Gold Plating Over Nickel. 3. Insulator Material: PA-9T,Black,UL94-V0. Product Number Code: 5 .6 Ø0 Housing color B:Black Contact plating 8: Full gold flash Connector type P:Plug No.of contacts 1x1-1x40 1.27mm Pin Header Single Row V/T Type 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1031-01-1X3P8BV12-3A

<453A5CBDAFC1E8D6BEB9A4D7F7CEC4BCFEBCD05CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313033312D30312E647767>

Дата модификации: 21.07.2020

Размер: 287.8 Кб

1 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
