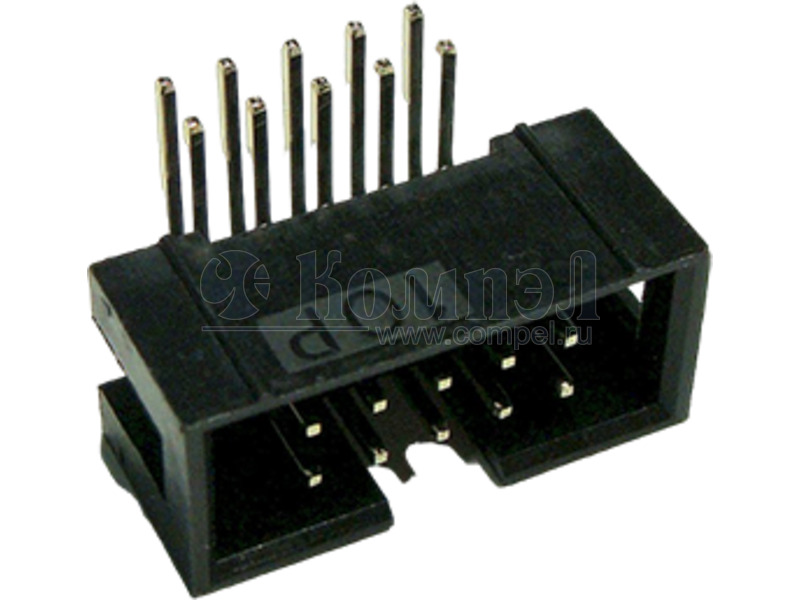

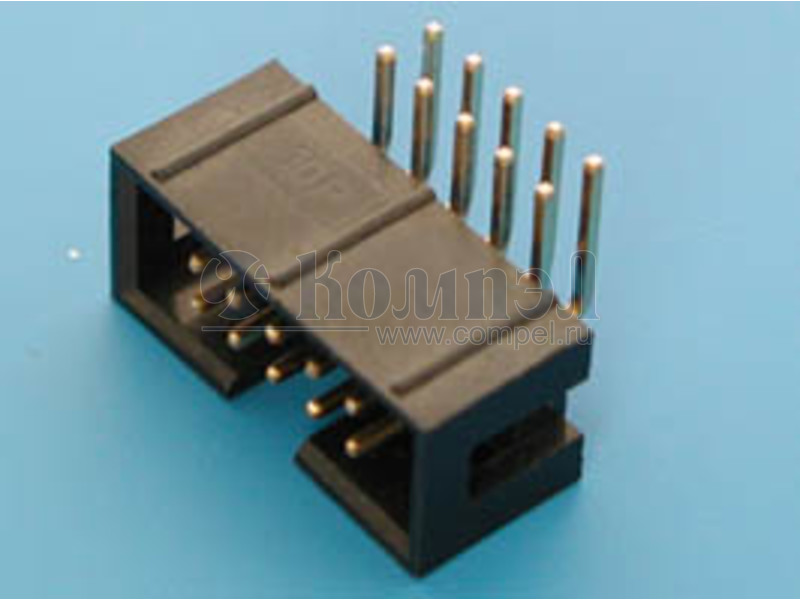

DS1013-10 RSIB

CONNFLY
Ответная часть к IDC-разъемам; вилка на плату; монтаж в отверстия; шаг 2.54 мм; количество контактов 10; номинальный ток 3 А; максимальное сопротивление контактов 20 мОм; номинальное напряжение 125 В AC/DC; напряжение изоляции 500 В AC; -40...105 °С
развернуть ▼ свернуть ▲


Технические характеристики

показать свернуть
Тип разъема
Расстояние между соседними контактами
Количество контактов
Рабочий ток контактов
Рабочее напряжение контактов
Тип монтажа
Расположение контактов разъема
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 3

показать свернуть
Тип Наименование Корпус Упаковка i Тип Шаг Контакты Рабочий ток Рабочее напряжение Монтаж Расположение Кабель Цвет Примечания Карточка
товара
P= DS1013-10RSIB-B-0 (CONNFLY)


BH-10R (CONNFLY) 		— на поддоне 260 шт — — —
P= BH-10R (BM)


KLS1-202-10-R-B (KLS) 		— 1 шт Соединитель кабель-плата - Контакты: 10 — — — — — — —
P= KLS1-202-10-R-B (KLS)


IDC-10MR (KLS) 		— на поддоне 260 шт

 — — — —

Файлы 1

показать свернуть
2.54 C 2.54 Ø1 .02 NOTES: 1. Electrical characteristics: 1.1 Contact resistance: 20mΩ Max. Initial. 1.2 Dielectric withstanding voltage: 500V AC(rms) for 1 minute. 1.3 Insulation resistance: 1000MΩ Min. 1.4 Current rating:3A. Recommend PCB Layout(Tolerance:±0.05) 2.9 2.54 2. Environment characteristics: Temperature range: -40°C~+105°C. 3. Product number code: E H 0.30 □0.64±0.05 3.0 2.54 13.8 2.54 9.0 **P Housing material 0: PBT UL94 V-0 2: PBT UL94 HB 4: PA-46 9: PA-9T 9.1 9.1 V/T type R/A type Plating level 3A: Level B: Level B 9.1 Elevator type DIM. H type(For elevator only) 1: 7.50 2: 9.50 C±0.25 2.54±0.1 Dimension Position A B C 06 15.22 13.02 5.08 08 17.76 15.56 7.62 10.16 N: Level N DIM. E type(For V/T only) 1: 3.10 2: 8.00 Housing color U: Blue B: Black A: Gray W: White 10 20.30 18.10 B±0.2 12 22.84 20.64 12.70 30 45.70 43.50 35.56 A±0.3 14 25.38 23.18 15.24 34 50.78 48.58 40.64 16 27.92 25.72 17.78 40 58.40 56.20 48.26 20 33.00 30.80 22.86 50 71.10 68.90 60.96 24 38.08 35.88 27.94 60 83.80 81.60 73.66 26 40.62 38.42 30.48 64 88.88 86.68 78.74 Contact plating Si: Full gold flash Mounting type S: V/T type R: R/A type E: Elevator type No.of contacts 06 08 10 14 16 20 24 26 30 34 40 50 60 64 晨翔电子有限公司 (Series Image-Reference Only) CONNFLY ELECTRONIC CO. LTD PDF
Документация на DS1013-14 SSIB1

<5A3A5CB9A4B3CCCDBCD6BDA3A83244A3A95CB2FAC6B7BFCDBBA7CDBC5C4453313031335C4453313031332E647767>

Дата модификации: 08.06.2020

Размер: 353 Кб

2 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
