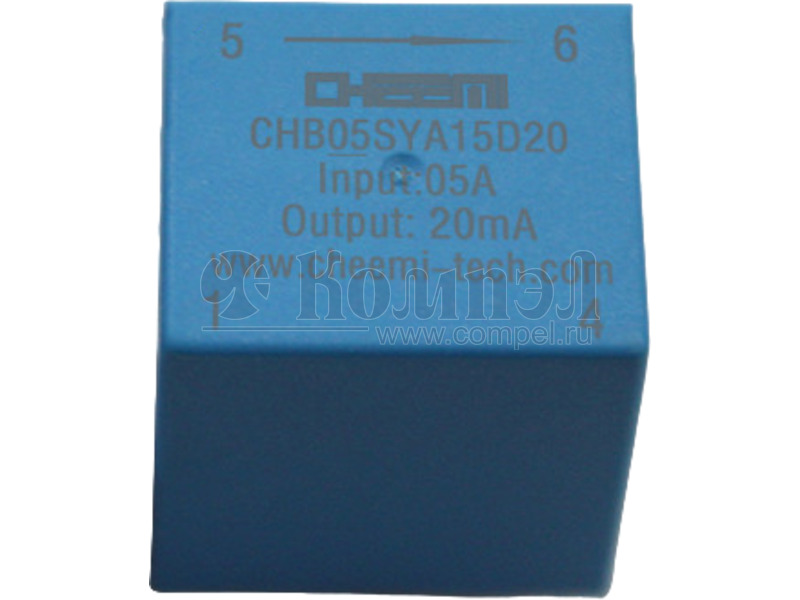

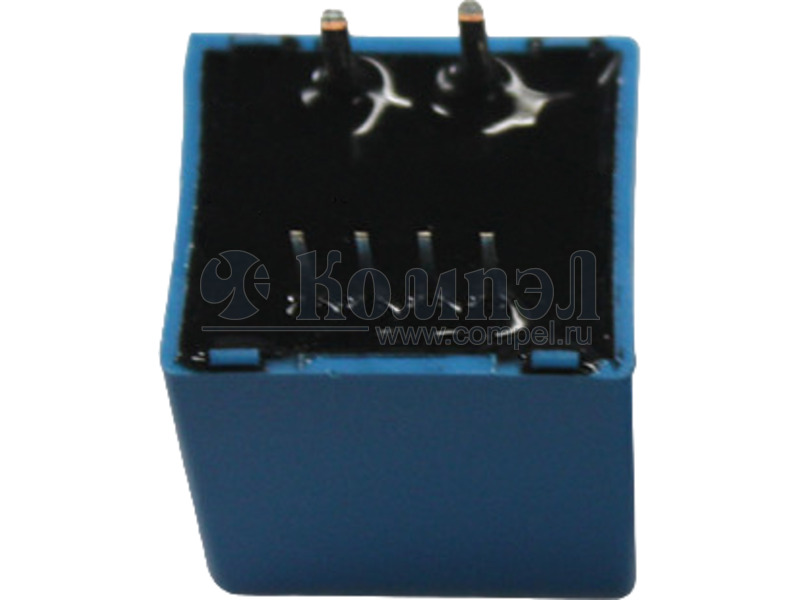

CHB05SYA15D20

Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_SYA15D20 IPN=05~50A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±12~15V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. ● PCB installation Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift...
развернуть ▼ свернуть ▲

Технические характеристики

показать свернуть
Пиковый измеряемый ток
Тип выходного сигнала
Время срабатывания
Напряжение питания
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
Cheemi Technology Co., Ltd DATA SHEET Hall Effect Current Sensor PN: CHB_SYA15D20 IPN=05~50A Feature ● Closed- loop (compensated) current transducer ● Supply voltage: DC ±12~15V ● Capable measurement of currents: DC, AC,pulse with galvanic isolation between primary circuit and secondary circuit. ● PCB installation Advantages ● ● ● ● ● High accuracy Easy installation Low temperature drift Optimized response time High immunity to external interference ● Very good linearity ● Can be customized ● ● ● ● ● The application of variable frequency electrical appliances AC/DC variable-speed drive Uninterruptible Power Supplies (UPS) Switched Mode Power Supplies (SMPS) Inverter applications Applications Electrical data:(Ta=25℃,Vc= ±15VDC) CHB05SY A15D20 CHB10SY A15D20 CHB15SY A15D20 CHB20SY A15D20 CHB30SY A15D20 CHB50SY A15D20 05 10 15 20 30 50 0~±10 0~±20 0~±30 0~±40 0~±60 0~±100 Size of Input pin *d (MM) Ø0.8 Ø0.8 Ø1.0 Ø1.4 Ø1.6 2×□1.6×1.5 Turns ratio Np/NS (T) Inside resistance RM (Ω) 4:1000 3:1500 1:1500 1:2500 Parmeter Rated input Ref Ipn(A) Measuring range Ip(A) Output current rms IS(mA) Supply voltage ±20.0*(IP/IPN) VC(V) Accuracy XG(%) Offset current IOE(mA) Temperature variation of IOE IOT(mA/°C) Linearity error εr(%FS) Di/dt accurately followed (A/µs) Response time tra(µs) 2:1500 1:1000 50~400±0.1% @IPN,T=25°C @IP=0,T=25°C @IP=0,-40 ~ +85°C (±12~±15) ±5% < ±0.5 < ±0.2 < ±0.005 < 0.1 > 50 @90% of IPN < 1.0 Cheemi Technology Co., Ltd Tel: 025-85996365 E-mail: info@cheemi-tech.com www. cheemi-tech.com Add:N22, Xianlongwan, Xianyin South Road, Qixia District, Nanjing - China. 1 PDF
Документация на серию SYA15D20

Subject:

Дата модификации: 19.04.2022

Размер: 366.3 Кб

2 стр.
