B8G090M

Bencent
B8G090M Order Code: Gas Discharge Tube B8G090M Version: A0 2016-12-18 Features Exterior Size Design Φ8×6mm High Current Handling Capability 10,000A @ 8/20μs Low Capacitance and Insertion Loss Fast Response and Long Service Life Reliable to Protect Electrostatic Surge Moisture sensitivity level：Level 1 Application Information Package (Top View) DC Power ` 1 Agency Approvals Icon 2 Sc...
развернуть ▼ свернуть ▲

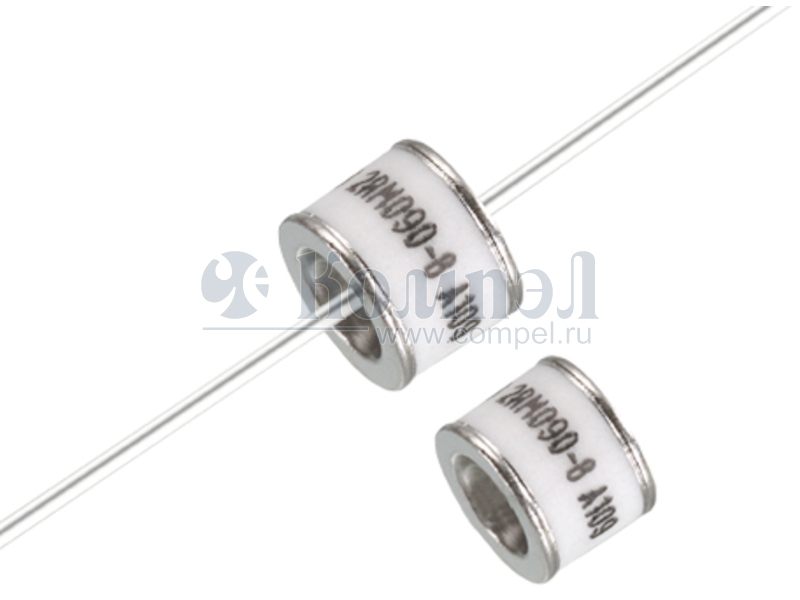

Внешний вид B8G090M

Технические характеристики

показать свернуть
Количество полюсов
Напряжение пробоя
Импульсный ток пробоя
Способ монтажа
Повторяемость пробоя
Допуск напряжения пробоя
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Аналоги 1

показать свернуть
Тип Наименование Корпус Упаковка i Полюс Пробой Ток Монтаж Примечания Цикл Допуск Карточка
товара
P= 2RM090L-8/B (YAG)

— на поддоне 100 шт GDT Leaded 2R-8 ,90V±20% 10KA, Box —

Файлы 1

показать свернуть
B8G090M Order Code: Gas Discharge Tube B8G090M Version: A0 2016-12-18 Features Exterior Size Design Φ8×6mm High Current Handling Capability 10,000A @ 8/20μs Low Capacitance and Insertion Loss Fast Response and Long Service Life Reliable to Protect Electrostatic Surge Moisture sensitivity level：Level 1 Application Information Package (Top View) DC Power ` 1 Agency Approvals Icon 2 Schematic Symbol Description Compliance with 2011/65/EU Compliance with IEC61249-2-21:2003 2 1 Mean lead free Compliance with UL497B, Certificated E232249 Electrical Parameter DC Breakdown Voltage1）2） Impulse Spark-over Voltage 3） 100V/s 72-108 V At 1kV/μs for 99 % of measured values  600 V At 1kV/μs Typical values of distribution  550 V 8/20μs ±5times 10 KA Arc Voltage At 1A ~12 V Insulation Resistance DC=100V ≥1 GΩ Capacitance at 1 MHz VDC=0.5V ≤1.5 pF Weight ~1.62 g Operating and storage Temperature -40-90 ℃ Marking Bencent Logo, Voltage and date code Impulse Discharge Current 1) At delivery AQL 0.65 level II ISO 2859 2) In ionized mode 3) Terms and current waveforms in accordance with ITU-T Rec. K. 12; IEC 61643-21 1/3 www.bencent.com.cn Specifications are subject to change without notice. Customers should verify actual device performance in their specific applications PDF
Документация на B8G090M

Microsoft Word - B8G090M-A0 Specification

Дата модификации: 26.12.2023

Размер: 285.7 Кб

3 стр.

    Внимание! Точность указанного на сайте описания товара не может быть гарантирована. Для получения более полной и точной информации о товаре смотрите техническое описание (Datasheet) на сайте производителя.
