TPA7252-SO1R

3PEAK
TPA7252 36-V Dual Op Amps with Internal 2.5-V Reference Features Description  Operational Amplifier The TPA7252 combines a dual operational amplifier and a fixed 2.5 V shunt voltage reference, which are often used in the control circuitry of power supplies. − Supply Voltage: 3 V to 36 V − Low Supply Current: Maximum 220 μA − Input Rail to −VS, Rail to Rail Output − Excellent High Frequenc...
развернуть ▼ свернуть ▲

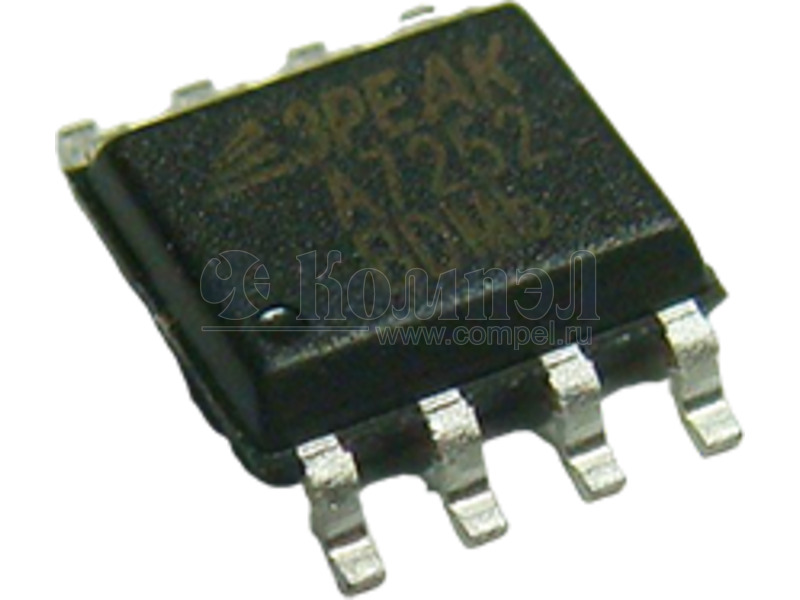

Внешний вид TPA7252-SO1R

Технические характеристики

показать свернуть
Корпус SO-8 SOIC8
Кол-во каналов ОУ
Напряжение питания
Ток собственного потребления
Частота единичного усиления
Максимальная скорость нарастания выходного сигнала
Нашли ошибку? Выделите её курсором и нажмите CTRL + ENTER

Файлы 1

показать свернуть
TPA7252 36-V Dual Op Amps with Internal 2.5-V Reference Features Description  Operational Amplifier The TPA7252 combines a dual operational amplifier and a fixed 2.5 V shunt voltage reference, which are often used in the control circuitry of power supplies. − Supply Voltage: 3 V to 36 V − Low Supply Current: Maximum 220 μA − Input Rail to −VS, Rail to Rail Output − Excellent High Frequency PSRR+: 65 dB at 100 kHz − Offset Voltage: ±4 mV Maximum at 25°C  Voltage Reference − 2.5 V Output, Stable with no load to 1 μF load − TPA7252: 1% initial accuracy − TPA7252A: 0.4% initial accuracy The operational amplifier A has the noninverting input internally tied to the shunt reference which is used for the voltage control loop. The operational amplifier B is independent of the current control loop. The TPA7252 has a 220 μA power supply excluding the current in the reference, and the minimum working current for the reference is 50 μA, which can be used in low power applications.  −40°C to 125°C Operation Temperature Range Applications  Power Module  Adapter  Led Lighting Typical Application Circuit Figure 1 TPA7252 in a Constant-Current and Constant-Voltage Battery Charger www.3peakic.com.cn 1 / 17 Rev.A.1 PDF
Документация на TPA7252-SO1R

Дата модификации: 03.04.2023

Размер: 1.38 Мб

17 стр.
