Серия дросселей CR32

SUMIDA Co.

Общие характеристики

	Раздел	Дроссели
	Корпус производителя
	Экранирование магнитное
	Размер	4.1×3.8×3 мм
	Температура рабочая

Документация на серию CR32

POWER INDUCTORS <SMD Type: CR Series> Type: CR32 Product Description 4.1 3.8mm Max.(L W), 3.0mm Max. Height. Inductance Range: 1.0 390 H Rated current range:115mA 2.1A In addition to the standard versions of inductors shown here, custom inductors are available to meet your exact requirements. Feature Magnetically unshielded construction. Ideally used in A/V equipment, LCD TV,DSC/DVC,Game Machine, DVC, HDD, Notebook PC, etc as DC-DC Converter inductors. RoHS Compliance Dimensions (mm) Land Pattern (mm) Schematics (Bottom) Please refer to the sales offices on our website for a representative near you www.sumida.com 1/2

PDF

Документация на серию CR32

Дата модификации: 30.08.2006

Размер: 95.6 Кб

2 стр.

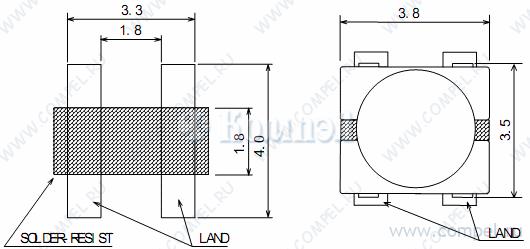

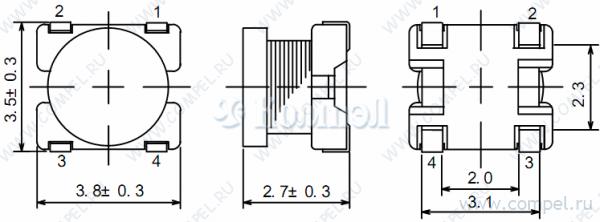

POWER INDUCTORS (SMD Type) CR32 UNSHIELDED TYPE / 開磁路タイプ OUTLINE / 概要 SMD type small size inductors. 面実装タイプの小型インダクタです。 DIMENSIONS (mm) LAND PATTERNS (mm) CONNECTION CONSTRUCTION 外形寸法図推奨ランド寸法端子接続磁気構造図 4.1MAX. 3.0MAX. ( 1.0µH - 390µH ) 4 CR32 Parts No. L (H) 1R0 1R2 1R4 1R5 1R8 2R0 2R2 2R5 2R7 3R0 3R3 3R9 4R4 4R7 5R0 5R6 6R2 6R4 6R8 7R0 7R4 8R2 8R6 100 120 150 180 220 270 330 390 470 560 680 820 101 121 151 181 221 271 331 391 1.0 µ 1.2 µ 1.4 µ 1.5 µ 1.8 µ 2.0 µ 2.2 µ 2.5 µ 2.7 µ 3.0 µ 3.3 µ 3.9 µ 4.4 µ 4.7 µ 5.0 µ 5.6 µ 6.2 µ 6.4 µ 6.8 µ 7.0 µ 7.4 µ 8.2 µ 8.6 µ 10 µ 12 µ 15 µ 18 µ 22 µ 27 µ 33 µ 39 µ 47 µ 56 µ 68 µ 82 µ 100 µ 120 µ 150 µ 180 µ 220 µ 270 µ 330 µ 390 µ D.C.R.( Ω ) : Max. 3.1 2.0 2 1 2.3 3.8M AX. 1 3.3 1.8 3 1 2 4 3 2 1.8 4.0 CR32 3 4 BOTTOM VIEW / 裏面図 Solder Resist * In order to prevent short-circuiingt, a solder resist is recommended. * ショート防止の為、ソルダレジスト推奨 Measuring Freq. (L) / インダクタンス測定周波数（L） CR32 1.0 µ H – 8.2 µ H (7.96MHz), 10 µ H – 390 µ H (100kHz) Rated Current (A) *1 Tolerance of Inductance / インダクタンス公差 North America Tel:(1) 847 545-6700 Fax:(1) 847 545-6720 E-mail: sales@us.sumida.com h tt p :/ /www.sumida.com 72m 78m 2.10 1.70 85m 91m 1.50 1.32 104m 1.28 111m 1.24 137m 143m 1.18 1.15 170m 1.04 176m 1.00 202m 880m 215m 228m 840m 780m 230m 270m 310m 410m 470m 660m 760m 850m 970m 1.25 1.45 1.85 2.20 2.90 3.40 3.90 4.50 6.00 7.00 7.80 760m 685m 635m 525m 500m 405m 380m 355m 330m 290m 275m 235m 220m 185m 170m 165m 155m 135m 125m 115m Japan Tel:(81) 03 3667-3302 Fax:(81) 03 3667-3408 E-mail: sales@jp.sumida.com CR32 1.0 µ H – 8.2 µ H ± 20% (M), 10 µ H – 390 µ H ± 10% (K) Rated Current / 定格電流とは *1 It is either the inductance is 10% lower than its initial value in D.C. saturation characteristics or temperature raise becomes ∆ T=40 °C (Ta=20 °C), whichever is lower. *1 直流重畳特性において、定格電流を流した時、インダクタンスが初期値の90%以上となる電流値もしくは、コイルの発熱が、 ΔT=40℃以下となる電流のどちらか少ない方の値とする。 (Ta=20℃) About Lead-free products / 無鉛製品について Hong Kong Tel:(852) 2880-6688 Fax:(852) 2565-9600 E-mail: sales@hk.sumida.com . Lead-free products are now available for sale . To order a lead-free product, please add"NP" after the product type: . 無鉛製品は現在、販売されております。 . ご注文の際は製品タイプ名の後に”NP”をつけてください。 e.g. Ordering code of lead product: Type name-△△△○× Ordering code of lead-free product: Type name NP△△△○× Taiwan Tel:(886) 2 2726-2177 Fax:(886) 2 2728-2726 E-mail: sales@tw.sumida.com Singapore Tel:(65) 6296-3388 Fax:(65) 6296-3390 E-mail: sales@sg.sumida.com Europe Tel:(32) 2673-9565 Fax:(32) 2672-0454 E-mail: sales@eu.sumida.com Rev1.0 09/2004

PDF

Документация на CR32-100KC

Дата модификации: 13.05.2005

Размер: 239.4 Кб

1 стр.

найти CR32.pdf

Товары серии CR32

Наименование	i	Упаковка	Индуктивность	Допуск	Ток рабочий
CR32-270KC (SUMIDA)		в ленте 500 шт
CR32-470KC (SUMIDA)
CR32NP-100KB (SUMIDA)
CR32NP-100KC (SUMIDA)		2000 шт
CR32NP-101KB (SUMIDA)
CR32NP-101KC (SUMIDA)		в ленте 2000 шт
CR32NP-120KB (SUMIDA)
CR32NP-120KC (SUMIDA)		2000 шт
CR32NP-121KB (SUMIDA)
CR32NP-121KC (SUMIDA)		2000 шт
CR32NP-150KB (SUMIDA)
CR32NP-150KC (SUMIDA)		2000 шт
CR32NP-151KB (SUMIDA)
CR32NP-151KC (SUMIDA)		2000 шт
CR32NP-180KB (SUMIDA)
CR32NP-180KC (SUMIDA)		2000 шт
CR32NP-181KB (SUMIDA)
CR32NP-181KC (SUMIDA)		2000 шт
CR32NP-1R0MB (SUMIDA)
CR32NP-1R0MC (SUMIDA)		2000 шт
CR32NP-1R2MB (SUMIDA)
CR32NP-1R2MC (SUMIDA)		2000 шт
CR32NP-1R5MB (SUMIDA)
CR32NP-1R5MC (SUMIDA)		2000 шт
CR32NP-1R8MB (SUMIDA)
CR32NP-1R8MC (SUMIDA)		2000 шт
CR32NP-220KB (SUMIDA)
CR32NP-220KC (SUMIDA)		в ленте 2000 шт
CR32NP-221KB (SUMIDA)
CR32NP-221KC (SUMIDA)		2000 шт
CR32NP-270KB (SUMIDA)
CR32NP-270KC (SUMIDA)		в ленте 2000 шт
CR32NP-271KB (SUMIDA)
CR32NP-271KC (SUMIDA)		2000 шт
CR32NP-2R2MB (SUMIDA)
CR32NP-2R2MC (SUMIDA)		2000 шт
CR32NP-2R7MB (SUMIDA)
CR32NP-2R7MC (SUMIDA)		2000 шт
CR32NP-330KB (SUMIDA)
CR32NP-330KC (SUMIDA)		2000 шт
CR32NP-331KB (SUMIDA)
CR32NP-331KC (SUMIDA)		2000 шт
CR32NP-390KB (SUMIDA)
CR32NP-390KC (SUMIDA)		2000 шт
CR32NP-391KB (SUMIDA)
CR32NP-391KC (SUMIDA)		2000 шт
CR32NP-3R3MB (SUMIDA)
CR32NP-3R3MC (SUMIDA)		2000 шт
CR32NP-3R9MB (SUMIDA)
CR32NP-3R9MC (SUMIDA)		2000 шт
CR32NP-470KB (SUMIDA)
CR32NP-470KC (SUMIDA)		2000 шт
CR32NP-4R7MB (SUMIDA)
CR32NP-4R7MC (SUMIDA)		2000 шт
CR32NP-560KB (SUMIDA)
CR32NP-560KC (SUMIDA)		2000 шт
CR32NP-5R6MB (SUMIDA)
CR32NP-5R6MC (SUMIDA)		2000 шт
CR32NP-680KB (SUMIDA)
CR32NP-680KC (SUMIDA)		2000 шт
CR32NP-6R8MB (SUMIDA)
CR32NP-6R8MC (SUMIDA)		2000 шт
CR32NP-7R4MB (SUMIDA)
CR32NP-7R4MC (SUMIDA)		2000 шт
CR32NP-820KB (SUMIDA)
CR32NP-820KC (SUMIDA)		2000 шт
CR32NP-8R2MB (SUMIDA)
CR32NP-8R2MC (SUMIDA)		2000 шт
