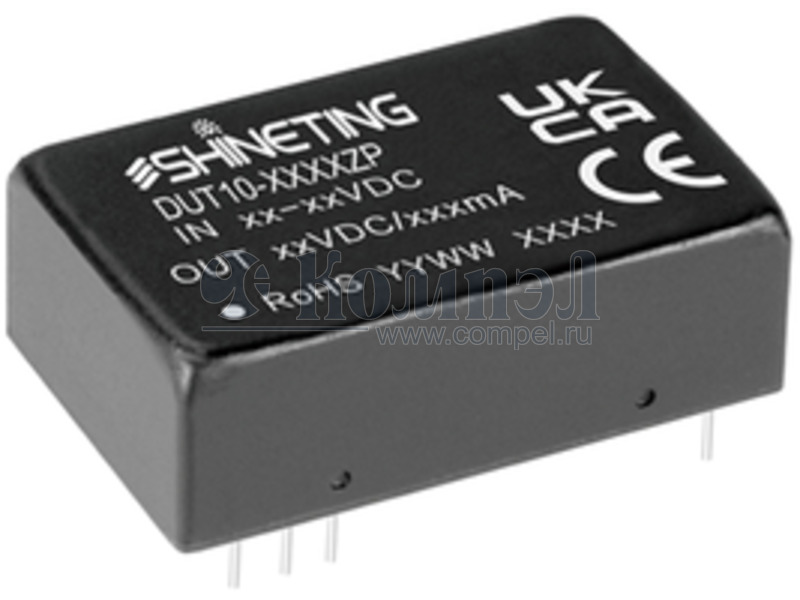

Серия DC-DC модульных преобразователей DUT10-XXXXZP

Shineting

Общие характеристики

 Раздел DC-DC модульные преобразователи
Монтаж
Выходная мощность
Количество каналов
Комплекс защит КЗ, перегрузки, перенапряжения, от пониженного входного напряжения
Уровень пульсаций
Напряжение изоляции вход-выход
Размер 32×20×10.8 мм
Рабочая температура

Документация на серию DUT10-XXXXZP

DC/DC Converter ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ ⚫ Ultra-wide 4:1 input voltage range High efficiency up to 88% No-load power consumption as low as 0.12W I/O isolation test voltage: 1.5k VDC Operating ambient temperature range: -40℃ to +85℃ Input under-voltage protection, output shortcircuit, over-current and over–voltage protection Meet CISPR32/EN55032 CLASS A, without extra components Industry standard pin-out Meets EN50155 standards DUT10-XXXXZP RoHS 3-Year Warranty Description DUT10-XXXXZP series are isolated 10W DC-DC converter products with an extremely wide voltage input range of 9-36VDC or 18-75VDC, input to output isolation voltage of 1500VDC, Input under-voltage protection, output short-circuit, over-current and over–voltage protection. They meet CLASS A of CISPR32/EN55032 EMI standards without external components and they are widely used in applications such as industrial controls, electric power, instrumentation, communications and railway. Selection Guide Certification Part No. Input Voltage (Vdc) Nominal (Range) Input Voltage (Vdc) Nominal (Range) Max. Output Voltage (Vdc) Output Current （mA） Capacitive Full Load Efficiency (%) Load(µF) Min./Typ. Max. DUT10-2403ZP 3.3 2400/0 84/86 1200 DUT10-2405ZP 5 2000/0 85/87 1000 12 833/0 85/87 470 15 667/0 85/87 330 DUT10-2424ZP 24 416/0 86/88 100 DUT10-2403ZP 3.3 2400/0 84/86 1200 DUT10-2412ZP 24 / DUT10-2415ZP (9-36) 40 1 PDF
Документация на DUT10-2403ZP

Дата модификации: 04.09.2024

Размер: 971.1 Кб

8 стр.

    Товары серии DUT10-XXXXZP

    Наименование i Упаковка U вх Выход U вх ном. U1 I1 КПД
    DUT10-2403ZP (SHINET)

    DUT10-2405ZP (SHINET)


    		 1 шт
    DUT10-2412ZP (SHINET)


    DUT10-2415ZP (SHINET)


    DUT10-2424ZP (SHINET)


    DUT10-4803ZP (SHINET)


    		 1 шт
    DUT10-4805ZP (SHINET)


    DUT10-4812ZP (SHINET)


    DUT10-4815ZP (SHINET)


    DUT10-4824ZP (SHINET)
