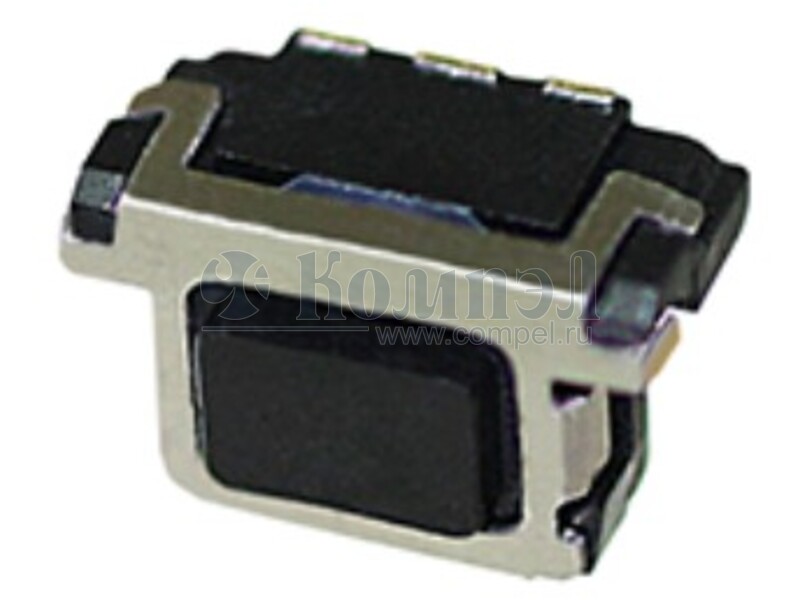

Серия кнопок без фиксации EVPAE

Panasonic Industrial Europe GmbH

Общие характеристики

 Раздел Кнопки без фиксации
Электрическая цепь контактной группы
Максимальный рабочий ток
Максимальное рабочее напряжение
Тип монтажа
Относительная ориентация на плате
Особенности

Документация на серию EVPAE

Light Touch Switches/EVPAE 4.5 mm×2.2 mm Side-operational Edge Mount Light Touch Switches Type: EVPAE Features External dimensions : 4.5 mm ×2.25 mm (Excluding the push plate), Height 2.9 mm (Printed circuit board being as low as 0.95 mm) Improved soldering strength in the operating direction Long operational life Measure against electro static discharge(ESD) Recommended Applications Operation switches for portable electronic equipment (Mobile phones, Digital still cameras, Camcorders Portable audio players, etc.) Explanation of Part Numbers 1 2 3 Product Code 4 5 Type 6 7 Operating Force 8 9 2 A Type(Edge Mount/With L-shape terminals) Specifications Type Snap action / Push-on type SPST Rating 10 μA 2 V DC to 20 mA 15 V DC (Resistive load) Contact Resistance 1,000 mΩ max. Insulation Resistance Electrical 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) Operating Force Mechanical Push Travel Endurance 1.6 N, 2.4 N, 3.0 N, 3.5 N 1.6 N, 2.4 N, 3.0 N, 3.5 N : 0.15 mm 1.6 N (With L-shape terminals) : 0.13 mm Push Strength 50 N (1 minute) Operating Life 200,000 cycles min. Operating Temperature –40 °C to +85 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Minimum Quantity/Packing Unit 3,500 pcs. Embossed Taping (Reel Pack) Quantity/Carton  LQGXVWULDOSDQDVRQLFFRPDFH 17,500 pcs. ー1ー PDF
Документация на серию EVPAE

4.5mm x 2.2mm Side-operational Edge Mount ANCTB26E_201903-Fd

Дата модификации: 07.07.2020

Размер: 368.5 Кб

8 стр.

Light Touch Switches/EVPAE 4.5 mm×2.2 mm Side-operational Edge Mount Light Touch Switches Type: EVPAE Features External dimensions : 4.5 mm ×2.25 mm (Excluding the push plate), Height 2.9 mm (Printed circuit board being as low as 0.95 mm) Improved soldering strength in the operating direction Long operational life Measure against electro static discharge(ESD) Recommended Applications Operation switches for portable electronic equipment (Mobile phones, Digital still cameras, Camcorders Portable audio players, etc.) Explanation of Part Numbers 1 2 3 Product Code 4 5 6 7 Operating Force Type 8 9 2 A Type(Edge Mount/With L-shape terminals) Specifications Type Snap action / Push-on type SPST Rating 10 μA 2 V DC to 20 mA 15 V DC (Resistive load) Contact Resistance 1,000 mΩ max. Insulation Resistance Electrical 100 MΩ min. (at 100 V DC) Dielectric Withstanding Voltage 250 V AC for 1 minute Bouncing 10 ms max. (ON, OFF) Operating Force Mechanical Push Travel Endurance 1.6 N, 2.4 N, 3.0 N, 3.5 N 1.6 N, 2.4 N, 3.0 N, 3.5 N : 0.15 mm 1.6 N (With L-shape terminals) : 0.13 mm Push Strength 50 N (1 minute) Operating Life 200,000 cycles min. Operating Temperature –40 °C to +85 °C –40 °C to +85 °C (Bulk) –20 °C to +60 °C (Taping) Storage Temperature Minimum Quantity/Packing Unit 3,500 pcs. Embossed Taping (Reel Pack) Quantity/Carton 2018.04 industrial.panasonic.com/ac/e/ 17,500 pcs. –1– Panasonic Corporation 2018 ANCTB26E 201804-Fd PDF
Документация на EVPAEBB2A

4.5mm × 2.2mm Side-operational Edge Mount ANCTB26E-1_201804-Fd

Дата модификации: 21.05.2018

Размер: 182.8 Кб

4 стр.

    Товары серии EVPAE

    Наименование i Упаковка Актуатор Сила
    EVPAEBB2A (PAN)

    		в ленте 3500 шт
    EVPAEDB2A (PAN)

    		3500 шт
    EVPAEDB2AL (PAN)

    		в ленте 1000 шт
    EVPAEGE2A (PAN)

    		3500 шт
    EVPAEJB2A (PAN)

    		3500 шт
