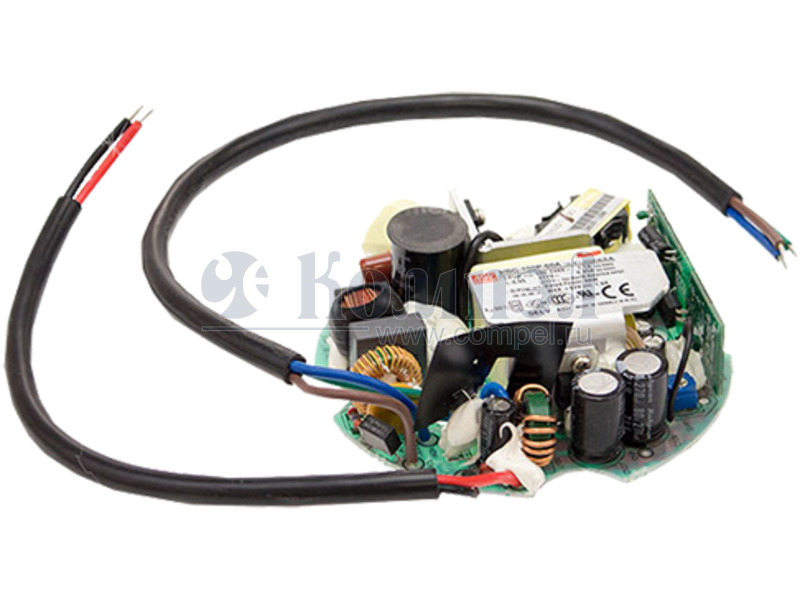

Серия LED-драйверов HBG-100P

MEAN WELL

Общие характеристики

 Раздел LED-драйверы
Тип преобразователя
Напряжение сети/входное номинальное
Режим стабилизации
Исполнение конструктивное
Диапазон входных напряжений (AC)
Напряжение изоляции вход-выход
Количество выходов
Коэффициент мощности
Температура рабочая
Применение
Особенности

Документация на серию HBG-100P

100W Constant Current Mode LED Driver H B G - 1 0 0 P series User’s Manual (for DA Type only) SELV ■ Features Constant Current mode output Circular shape PCB type design Built-in active PFC function Function options: output adjustable via potentiometer; 3 in 1 dimming; DALI Typical lifetime>50000 hours 5 years warranty ■ Applications LED bay lighting LED down lighting LED spot lighting LED mining lighting LED stage lighting ■ Description HBG-100P series is a 100W AC/DC PCB type LED driver featuring the circular shape design. It operates from 90～305VAC and offers constant current output models with different rated voltage ranging between 36V and 60V. Thanks to the high efficiency up to 91.5%, with the fanless design, the entire series is able to operate for -40℃ ~ +45℃ under free air convection. HBG-100P is equipped with various function options, such as dimming methodology, so as to provide the optimal design flexibility for LED lighting system. ■ Model Encoding HBG - 100P - 36 A Function options Rated output voltage(36/48/60V) PCB type Rated wattage Series name Type A B DA Function Io adjustable through built-in potentiometer. 3 in 1 dimming function (1~10Vdc, 10V PWM signal and resistance) DALI control technology. Note In Stock In Stock In Stock File Name:HBG-100P-SPEC 2021-08-23 PDF
Документация на HBG-100P-60DA

HBG-100P.cdr

Дата модификации: 26.08.2021

Размер: 156.5 Кб

7 стр.

    Товары серии HBG-100P

    Наименование i Упаковка Мощность выходная Напряжение выходное Ток выходной Димминг Степень защиты (IP) Тип управления выходом Напряжение входное (DC) Функция защиты
    HBG-100P-36A (MW)


    		 КЗ, перегрузка, перенапряжение, перегрев
    HBG-100P-36B (MW)


    		 1 шт ШИМ, 0/1-10 В, потенциометр внешний —
    HBG-100P-36DA (MW)


    		 — — — — — — — —
    HBG-100P-48A (MW)


    		 КЗ, перегрузка, перенапряжение, перегрев
    HBG-100P-48B (MW)


    		 1 шт ШИМ, 0/1-10 В, потенциометр внешний —
    HBG-100P-48DA (MW)


    		 КЗ, перегрузка, перенапряжение, перегрев
    HBG-100P-60A (MW)


    		 КЗ, перегрузка, перенапряжение, перегрев
    HBG-100P-60B (MW)


    		 ШИМ, 0/1-10 В, потенциометр внешний —
    HBG-100P-60DA (MW)


    		 КЗ, перегрузка, перенапряжение, перегрев
