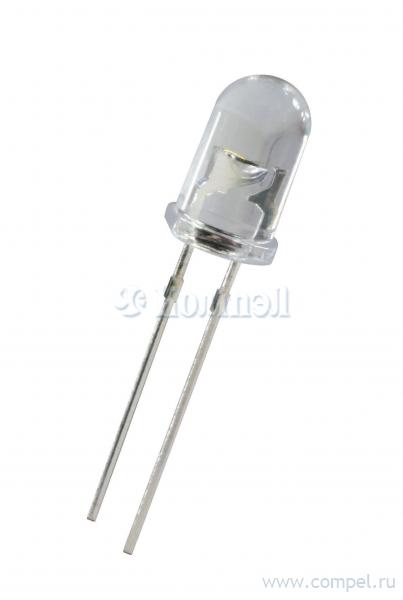

Серия Светодиод маломощный GNL-5013

G-NOR

Общие характеристики

 Раздел Светодиод маломощный
Количество цветов в корпусе
Тип корпуса
Схема включения

Документация на серию GNL-5013

G-NOR OPTOELECTRONICS Co.,Ltd. Lighting LED TECHNOLOGY GNL-5013xx ( 5mm ROUND TYPE) Ultra Brightness ABSOLUTE MAXIMUM RATING:(Ta=25 ) Parameter Unit DC Forward Current Reverse Voltage Reverse Current (Vr-5V) 30 mA 5 V 10 µA Peak Forward Current ,tw ,=1 msec Duty ,=1/20 150 mA Operation Temperature -40 +80 Storage Temperature -40 +100 Solder Dip Temperature 300 (5 seconds,1.6mm from body ) Part Number EMITTED COLOR Lens Color Peak Wavelength (nm) Vf (v) Typ. IV (If=20mA) mcd Min. Typ. View Angle 2 1/2 GNL-5013SRD GaAlAs Super Red Red Diffused 660 1.9 90 120 40 GNL-5013SRT GaAlAs Super Red Red Transparent 660 1.9 400 600 18 GNL-5013SRC GaAlAs Super Red Water Clear 660 1.9 350 400 23 GNL-5013LRC GaAlAs Super Red Water Clear 660 1.9 400 500 18 GNL-5013LRD GaAlAs Super Red Red Diffused 660 1.9 100 150 45 GNL-5013URC GaAlAs Super Red Water Clear 660 1.9 1100 1300 18 GNL-5013UEC AlGaInP Super Orange Red Water Clear 625 2.0 1500 2000 18 GaP Green Water Clear 565 2.0 400 600 18 GNL-5013UGC AlGaInP Yellow Green Water Clear 572 2.0 1000 1500 18 GNL-5013YC GaAsP Yellow Water Clear 588 2.0 150 200 18 GNL-5013UYC AlGaInP Super Yellow Water Clear 590 2.0 4000 6000 12 GNL-5013BC InGaN Super Blue Water Clear 470 3.5 1500 2000 18 GNL-5013UBC InGaN Ultra Super Blue Water Clear 470 3.5 5000 6000 18 GNL-5013BGC InGaN Super Bluish Green Water Clear 505 3.5 5000 6000 18 GNL-5013PGC InGaN Super Pure Green Water Clear 525 3.5 9000 10000 18 GNL-5013VC InGaN Super Violet Water Clear 400 3.5 90 110 18 GNL-5013UEC-1 AlGaInP Super Orange Red Water Clear 625 2.0 1000 1200 18 GNL-5013UYC-1 AlGaInP Super Yellow Water Clear 590 2.0 1000 1200 18 GNL-5013PGC-1 InGaN Super Pure Green Water Clear 525 3.5 8500 9500 15 GNL-5013BC-1 InGaN Super Blue Water Clear 470 3.5 3000 4000 12 GNL-5013GC PDF
Документация на GNL-5013BC

Дата модификации: 08.05.2009

Размер: 53.4 Кб

1 стр.

    Товары серии GNL-5013

    Наименование i Упаковка Цвет λ1 Iv1 αX αY Линза Размер T раб U
    GNL-5013BC (G-NOR)


    		 500 шт 470 5×5×8 мм —
    GNL-5013PGC (G-NOR)

    		500 шт 525 5×5×8 мм
    GNL-5013SRD (G-NOR)

    		500 шт 660 5×5×8 мм —
    GNL-5013UEC-1 (G-NOR)

    		Светодиод общего назначения - Цвет: Красный; N: 1; λ1:  625 нм; Iv1: 1.2 кд; αX: 1... 1000 шт 625 5×5×8 мм —
    GNL-5013UEC-TL (G-NOR)

    		500 шт 625 5×5×8.6 мм — —
    GNL-5013UYC-50 (G-NOR)

    		Светодиод общего назначения - Цвет: Жёлтый; N: 1; λ1:  590 нм; Iv1: 3 кд; U: 2 В; ... 500 шт 590 —
    GNL-5013UYC-TL (G-NOR)


    		 500 шт 592 —
