П-образные фотоэлектрические датчики серии BUP от Autonics

28 января 2016

П-образный фотоэлектрический датчик конструктивно представляет собой источник и приемник луча света, встроенные в один корпус и расположенные друг напротив друга. По принципу действия является фотодатчиком на пересечение луча, т.к. при появлении объекта между источником и приемником происходит перекрытие светового луча, что приводит к изменению дискретного выходного сигнала (0 или 1).

Южнокорейская компания AUTONICS является одним из ведущих лидеров в производстве датчиков для нужд АСУТП, в числе которых П-образные фотоэлектрические датчики серии BUP, широко применяющиеся в большинстве промышленно развитых стран мира.

Технические особенности:

• рабочая зона 30 мм у BUP-30 и 50 мм у BUP-50;
• фиксируемый объект должен быть из непрозрачного материала;
• режим работы: срабатывание на темное или на светлое;
• выход: NPN или PNP открытый коллектор;
• напряжение питания: 12…24 В постоянного тока;
• наличие индикаторов питания и режима работы;
• быстродействие: 1 мс максимум;
• наличие защиты от неправильного подключения и короткого замыкания;
• диапазон рабочих температур: -25…65°C;
• имеет встроенный кабель.

Схемы выхода:

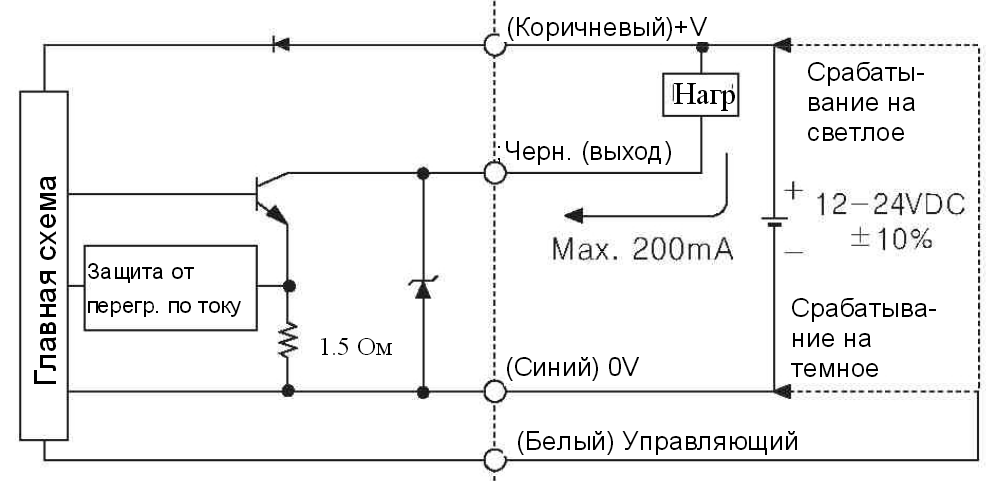

Выход NPN открытый коллектор
Схема	Подключение

Выход PNP открытый коллектор
Схема	Подключение

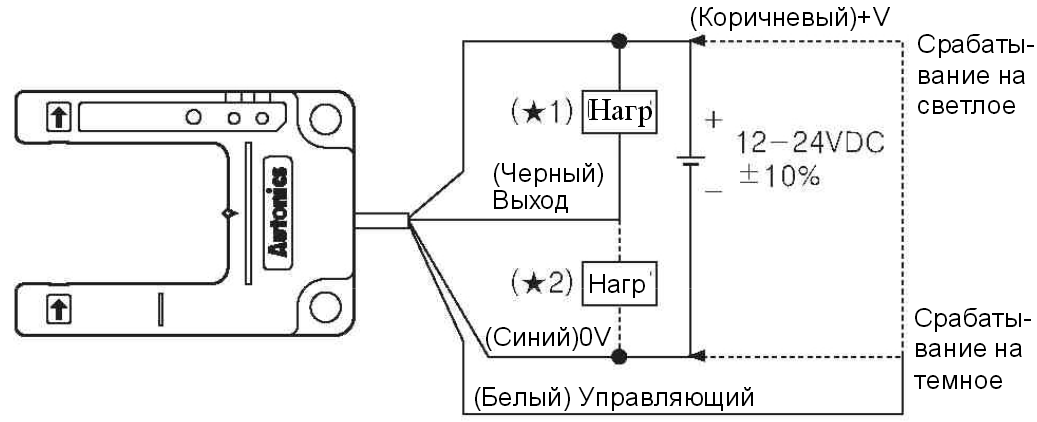

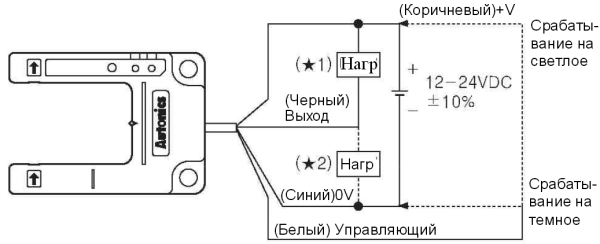

Подключения

Срабатывание на светлое/темное

(*1) — подключение нагрузки к выходу NPN с открытым коллектором
(*2) — подключение нагрузки к выходу PNP с открытым коллектором
