Твердотельное реле со встроенным радиатором серии SRH1 от Autonics

17 декабря 2015

Основное отличие твердотельных реле от обычных электромеханических — отсутствие подвижных силовых контактов. Их аналогом являются полупроводниковые устройства — в основном тиристоры или симисторы (в случае коммутации переменного тока) и транзисторы (при переменном токе). Благодаря отсутствию движущихся частей, твердотельные реле обладают рядом ключевых преимуществ — потребляют гораздо меньше энергии, обладают меньшими габаритами, повышенным быстродействием, гораздо более длительным сроком службы и абсолютной бесшумностью! Южнокорейская фирма Autonics выпускает качественные однофазные твердотельные реле со встроенным керамическим радиатором серии SRH1.

Реле SRH1 используются по принципу «поставил и забыл». Это необходимо в электроустановках с высокой частотой коммутации или когда нужна повышенная надежность, например при работе с индуктивными нагрузками, где обычные контакты могут постоянно залипать или выгорать. Если использовать электромеханические реле, то придется чистить контакты каждые несколько тысяч циклов включения/выключения. Часто SRH1 используют в системах управления климатом, когда необходимо держать температуру в узких рамках гистерезиса. Обычный контактор будет постоянно включаться/выключаться и быстро придет в негодность, а твердотельное реле будет служить не один год.

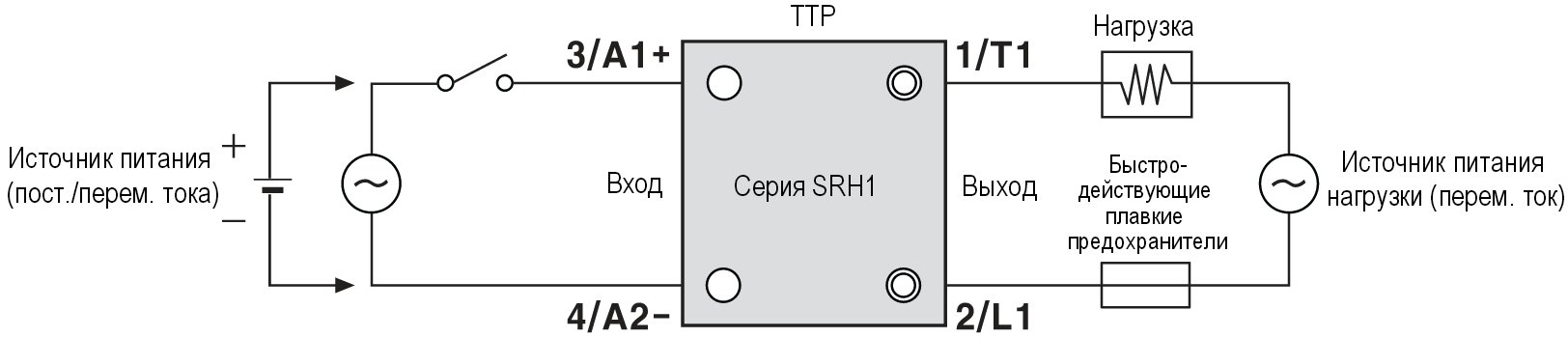

Схема соединений

Основные характеристики SRH1:

• более надежная работа, благодаря наличию встроенного керамического радиатора, эффективно отводящему тепло;
• монтаж на DIN-рейку и монтажную панель;
• поддержка переключения при пересечении нуля или случайного переключения;
• напряжение пробоя диэлектрика 4000 В AC.

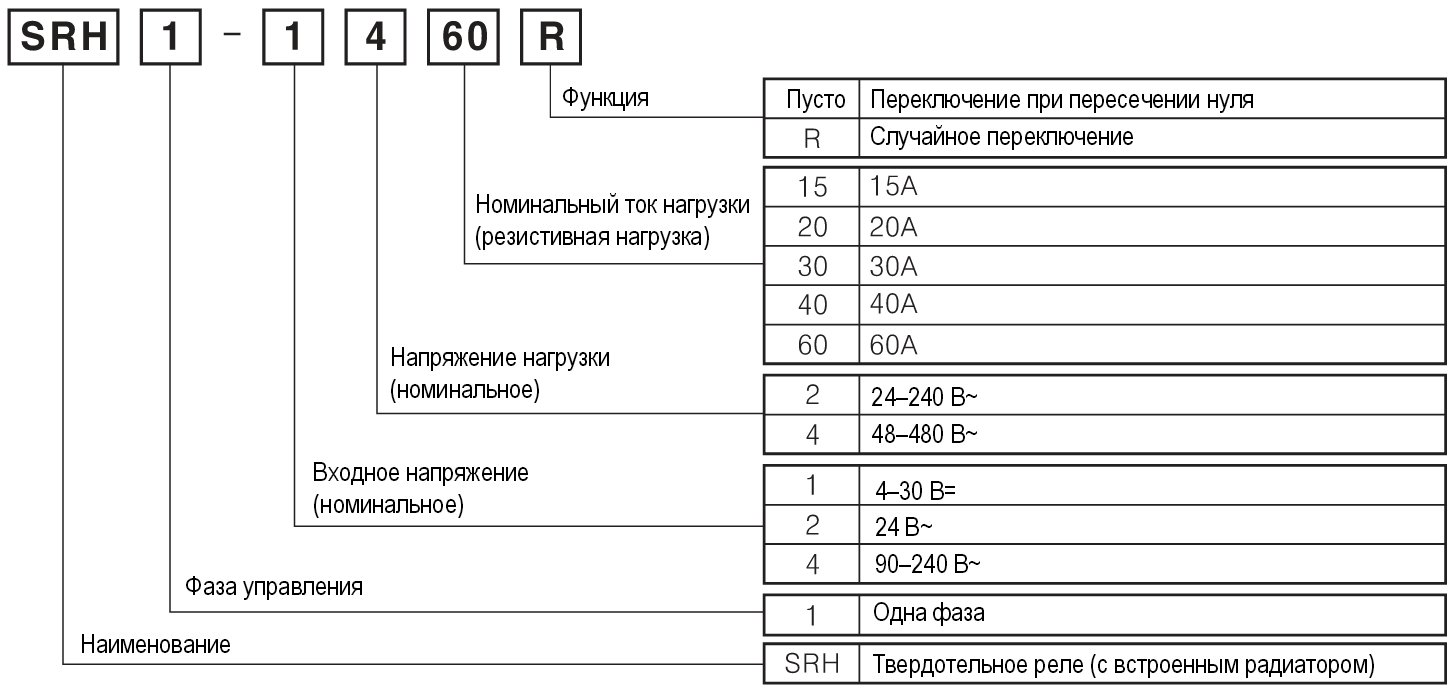

Расшифровка наименования

На складе Компэл в Москве можно приобрести следующие позиции:
