SCM-38I — конвертер RS-232 / 485 от Autonics

13 ноября 2015

Преобразование цифровых сигналов широко используется в промышленной автоматике. Конвертеры RS232/RS485 используются для преобразования сигналов интерфейса RS-232 в сигналы интерфейса RS-485 при передаче и наоборот, например, между ПЛК и персональным компьютером или HMI-панелями.

RS-485 — широко распространенный интерфейс в промышленных сетях, благодаря надежной и одновременно дешевой передаче сигналов между контроллерами и другим микропроцессорным оборудованием на больших расстояниях (до 1200 м без повторителей). RS-232 изначально применялся для обмена данных между персональным компьютером и модемом на расстоянии до 15 м.

Компания Autonics выпускает конвертер SCM-38I, предназначенный для надежного преобразования сигналов интерфейса RS232C в RS485 и обратно.

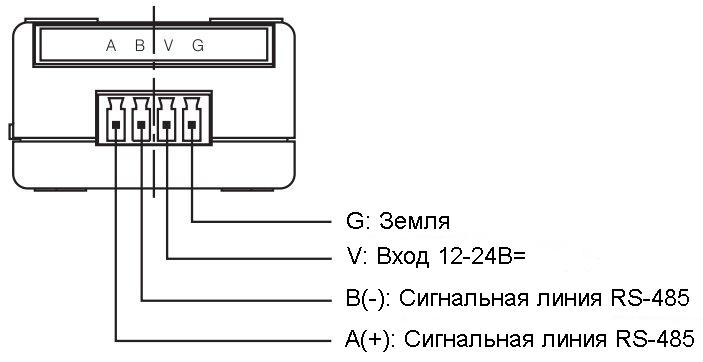

Схема подключения со стороны RS-485

Технические характеристики:

• Напряжение питания — 12…24 В DC;
• Скорость коммутации 1200…115200 bps;
• Тип коммуникации — полудуплексный;
• Максимальное расстояние — 800 м;
• Число подключаемых модулей — до 32 штук;
• Разъем со стороны RS-232 — D-SUB 9 разъемов;
• Разъем со стороны RS-485 — 4-х разъемная клемма с винтовым креплением проводов.
