Миниатюрные дроссели с сердечником из порошкового железа от Sumida

25 августа 2014

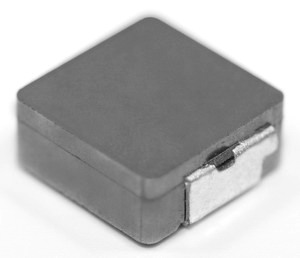

Семейство низкопрофильных дросселей производства Sumida пополнилось новыми сериями — CDMC6D28, CDMC8D28, CDMC104. Данные дроссели выполнены в корпусах с закрытой конструкцией и относятся к классу магнитно-экранированных изделий.

Сердечник дросселя изготавливается из порошкового железа, что позволяет значительно снизить конечную стоимость компонента по сравнению с аналогами сердечников из альсиферов или пресспермов. При этом сохраняется возможность работы с довольно большой средней индукцией в сердечнике (по сравнению с ферритами) и доступны приемлемые величины относительной магнитной проницаемости. Отсутствие явно выраженного воздушного зазора в сердечнике из порошкового железа позволяет значительно уменьшить рассеивание магнитного потока за пределы дросселя и, таким образом, снизить создаваемые им помехи.

Большие значения рабочих токов и длительная допустимая рабочая температура (до 125°С) дросселей CDMC6D28NP, CDMC8D28NP и CDMC104NP, позволяют использовать их в преобразователях с выходной мощностью до нескольких десятков Вт.

Низкопрофильный корпус (до 4 мм) поверхностного монтажа позволяет применять дроссели в приложениях требовательных к высоте конечного изделия, таких как: низковольтные сильноточные цепи преобразователей напряжения, импульсные регуляторы в составе ноутбуков и серверов и т.д.

Параметры дросселей серий CDMC6D28, CDMC8D28 и CDMC104 представлены в таблице:

Серия	CDMC6D28	CDMC8D28	CDMC104
Диапазон индуктивностей	0.2 — 4.7 мкГн	0.18 — 3.9 мкГн	0.36 — 0.56 мкГн
Диапазон токов	4.3 — 21.7 А	6.4 — 28.7 А	22 — 28 А

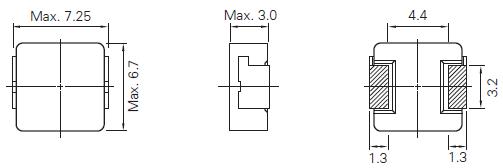

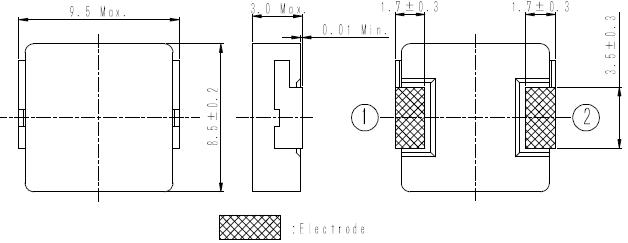

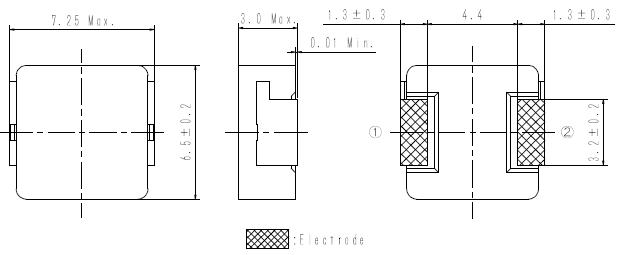

Габаритные размеры

Особенности:

• Экранированный корпус (Magnetically Shielded);
• Низкопрофильное исполнение, высота < 4 мм;
• Не чувствительны к влаге (Moisture Sensitivity Level: 1);
• Диапазон рабочих температур -40…+125ºC;
• Соответствие требованиям RoHS.

Техническая документация

•   Техническая документация на серию CDMC6D28 (0.14 Мб)
•   Техническая документация на серию CDMC8D28 (0.13 Мб)
•   Техническая документация на серию CDMC104 (0.12 Мб)
•   Каталог с обзором серий CDMC6D28, CDMC8D28, CDMC104 (0.37 Мб)
