Малопотребляющий дисплей KLS с последовательным интерфейсом для компактных устройств

11 апреля

Отображение информации в приборах с автономным питанием является непростой задачей, особенно когда нужно обеспечить работу в течение нескольких лет от одного комплекта батарей.

КОМПЭЛ предлагает малопотребляющий семисегментный LCD-дисплей L-KLS9-TN-3714-80-6P, выпускаемый компанией KLS, который отличается потреблением всего в единицы мкА (рисунок 1). Встроенный драйвер и последовательный интерфейс существенно упрощают взаимодействие с изделием. Управление осуществляется с помощью микроконтроллера минимальной производительности без встроенного LCD-драйвера. L-KLS9-TN-3714-80-6P является рекомендованной заменой для модели TIC33.

Благодаря технологии «чип-на-стекле» дисплей занимает небольшую площадь, что позволяет создавать малогабаритные приборы (рисунок 2). Он может с успехом применяться в счетчиках воды, газа и прочих небольших измерительных приборах. Статический метод управления сегментами гарантирует высокую контрастность изображения.

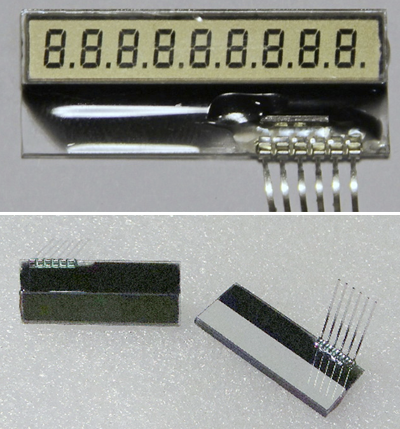

Рис. 1. Внешний вид дисплея L-KLS9-TN-3714-80-6P

Дисплей работает в широком интервале питающего напряжения 2…6 В. При использовании внутреннего тактового генератора ток потребления составляет 25 мкА. Существенного снижения потребляемого тока можно достигнуть за счет использования внешнего тактового сигнала LCLK с минимальной частотой.

Основные особенности дисплея L-KLS9-TN-3714-80-6P:

• матрица типа TN;
• темные сегменты на светлом фоне;
• угол обзора 12 часов;
• статический метод управления;
• типовое рабочее напряжение 3,0 В;
• встроенный драйвер ML1001-2U;
• размеры 37,8×14,8×2,85 мм;
• рабочая температура -20…70°C;
• температура хранения -30…80°C.

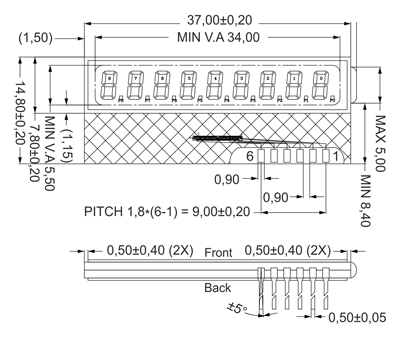

Рис. 2. Габаритные размеры L-KLS9-TN-3714-80-6P

Поступление на склад данной продукции ожидается в мае, но если вам требуется протестировать образцы, пожалуйста, оставьте заявку вашему менеджеру.
