В промышленном, офисном, телекоммуникационном и серверном оборудовании, бытовой технике и медицинских приборах, электронике транспортных средств, системах светодиодного освещения и прочих сферах, где требуется активное охлаждение или вентиляция, может найти свое применение продукция компании YCCFAN Technology Co., Ltd., выпускающей осевые и центробежные вентиляторы.
YCCFAN основан в 2011 в Шэньчжэне, Китай. Компания имеет собственное производство пресс-форм для литья под давлением, что позволяет ей не только предлагать готовые варианты вентиляторов, но и выполнять индивидуальные заказы. YCCFAN занимается выпуском только этих приборов, и подобная узкая специализация положительно сказывается на их качестве. Компания имеет сертификацию по ISO9001, ISO14001 и IATF16949, а остальную информацию о себе стилизованно представила на рисунке 1. Продукцию YCCFAN можно разделить на три основные категории:
- осевые и радиальные вентиляторы постоянного тока;
- осевые вентиляторы переменного тока;
- осевые вентиляторы c бесколлекторным синхронным двигателем.
Рис. 1. Деятельность компании YCCFAN
Осевые (аксиальные) и радиальные (центробежные) вентиляторы постоянного тока
В осевых вентиляторах направление воздушного потока идет вдоль оси крыльчатки. Компания YCCFAN предлагает несколько семейств этих устройств с питанием от источника постоянного тока. Внешний вид некоторых из них показан на рисунке 3 (соотношения размеров на рисунках условны).
Конструкция вентиляторов предусматривает варианты с высоким объемом воздушного потока или сильным статическим давлением. Приборы изготавливаются из негорючего (UL 94V-0) пластика PBT, крыльчатка дополнительно армируется стекловолокном. Драйвер мотора выполняет такие базовые функции, как защита от обратной полярности и автоматический перезапуск. Дополнительно вентиляторы YCCFAN могут иметь выход тахометра (FG), сигнал блокировки ротора (RD), широтно-импульсное управление оборотами (PWM). В них могут применяться подшипники трех типов, которые перечислены и сопоставлены со сроком службы в таблице 1. Диапазон температур эксплуатации для большинства моделей составляет -10…70°C, для некоторых вариантов верхний порог чуть меньше: -10…60°С.
Таблица 1. Виды подшипников и срок службы вентиляторов YCCFAN
| Тип подшипника | Ожидаемая продолжительность работы (Life Expectancy), ч | Условия | |
|---|---|---|---|
| Температура эксплуатации, °C | Общие | ||
| Скольжения (обычный) – Sleeve Bearing System | 20000 | 40 | При напряжении питания в допустимом диапазоне и влажности 65% (справедливо для 90% случаев) |
| Скольжения (патентованная конструкция для циркуляции смазки в закрытом пространстве) – CycleSeal Bearing System | 40000/70000 | 40 | |
| Качения – Dual Ball Bearing System | 70000 | 40 | |
На рисунке 2 показана расшифровка наименования вентиляторов производства компании YCCFAN.

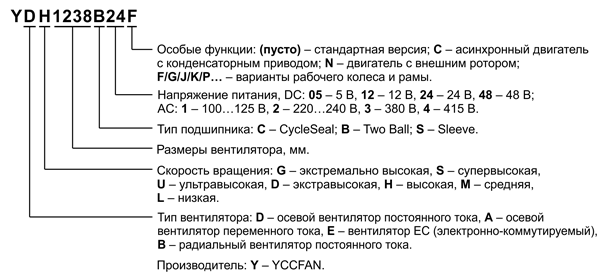

Рис. 2. Расшифровка наименования вентиляторов YCCFAN

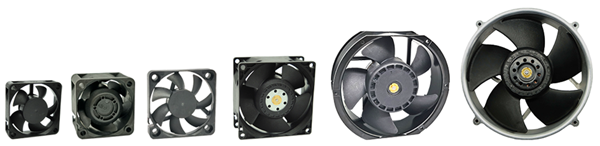

Рис. 3. Внешний вид некоторых моделей осевых DC-вентиляторов YCCFAN
В таблицах 2…5 значения шума приведены округленными до большего целого. Размеры (диаметры) вентиляторов с круглым корпусом могут не учитывать величину выступающих деталей крепления.
Таблица 2. Осевые DC-вентиляторы производства компании YCCFAN
| Наименование | Габариты, мм | Напряже- ние, В DC |
Ток, А | Обороты, тыс. об./мин | Поток, СFM | Статическое давление, мм вод. ст. | Шум, дБ | |
|---|---|---|---|---|---|---|---|---|
| ДхШ | Толщина | |||||||
| YDx20xxCxx(F) | 20×20 | 6, 8, 10 | 5, 12 | 0,02…0,15 | 6…17 | 0,33…1,56 | 0,55…6,16 | 7…30 |
| YDx25xxxxx(F) | 25×25 | 7, 10 | 5, 12 | 0,03…0,26 | 5…14 | 1,1…3,09 | 0,8…6,39 | 9…32 |
| YDx30xxxxx(F) | 30×30 | 7, 10 | 5, 12, 24 | 0,04…0,25 | 6…13 | 1,98…4,56 | 1,55…8,84 | 19…38 |
| YDx3510xxxF | 35×35 | 10 | 5, 12 | 0,04…0,19 | 6…9 | 3,93…5,9 | 1,93…4,34 | 19…28 |
| YDx3828Bxx | 38×38 | 28 | 12, 24 | 0,09…1,03 | 8…23,5 | 8,44…22,05 | 11,96…81,56 | 41…62 |
| YDx40xxxxx(F/G) | 40×40 | 7, 10, 15, 20, 28 | 5, 12, 24 | 0,01…1,52 | 3…25 | 3,77…30,48 | 0,67…96,96 | 11…62 |
| YDx4056B12G (сдвоенный) |
56 | 12 | 0,47…2,12 | 11,5…25,5 | 21,71…43,7 | 40,2…161,38 | 56…72 | |
| YDx4510xxx | 45×45 | 10 | 5, 12, 24 | 0,03…0,37 | 4…8 | 5,93…11,87 | 1,54…6,18 | 11…32 |
| YDx50xxxxx(F) | 50×50 | 10, 15, 20 | 5, 12, 24 | 0,01…0,34 | 3…7,5 | 6,45…22,78 | 0,95…10,35 | 19…43 |
| YDx60xxxxx(F/G) | 60×60 | 10, 15, 20, 25, 38 | 5, 12, 24, 48 | 0,03…1,8 | 2,5…15 | 10,64…57,51 | 1,23…63,76 | 21…64 |
| YDx70xxxxx | 70×70 | 10, 15, 20, 25 | 5, 12, 24, 48 | 0,04…0,53 | 3…5 | 14,56…44,87 | 1,45…9,11 | 29…44 |
| YDx80xxxxx(F/G) | 80×80 | 10, 15, 20, 25, 38 | 5, 12, 24, 48 | 0,03…3,8 | 2…15 | 14,49…145,4 | 0,79…92,4 | 22…72 |
| YDx92xxxxx(F/G) | 92×92 | 25, 32, 38 | 12, 24, 48 | 0,03…1,88 | 2…12,5 | 32,55…169,73 | 1,92…91,06 | 24…70 |
| YDx12xxxxx(F/G/J) | 120×120 | 25, 32, 38 | 12, 24, 48 | 0,03…3,6 | 1,5…8 | 51,75…268,15 | 1,39…62,3 | 26…70 |
| YDx1425xxx | 140×140 | 25 | 12, 24 | 0,05…0,21 | 1,4…2 | 60,34…86,20 | 1,17…2,38 | 32…40 |
| YDx17251BxxF | Ø172×151 | 51 | 12, 24, 48 | 0,21…4,5 | 2,5…5,3 | 180,5…382,66 | 8,38…37,69 | 46…63 |
| YDx2051B48F | Ø200 | 51 | 48 | 0,69…4,38 | 3,5…6,5 | 392,22…728,4 | 40,99…141,37 | 56…67 |
Радиальные вентиляторы направляют воздушный поток перпендикулярно оси вращения крыльчатки. На рисунке 4 показаны примеры того, что выход воздушного потока может быть достаточно различным: с концентрацией в определенном направлении и разного поперечного сечения либо по всей окружности (только у вентиляторов с круглым корпусом семейств YBx1025Bxx и YBx1369Bxx). Материал крыльчатки и пластика, а также все прочие характеристики аналогичны осевым вентиляторам, однако некоторые варианты могут иметь металлические крышки корпуса. В таблице 3 приведены характеристики различных семейств радиальных вентиляторов YCCFAN.

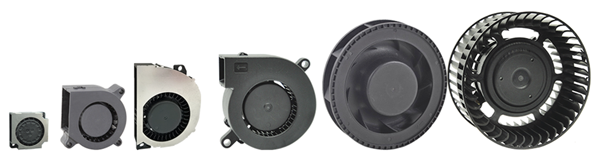

Рис. 4. Внешний вид некоторых моделей радиальных DC-вентиляторов YCCFAN
Таблица 3. Радиальные DC-вентиляторы производства компании YCCFAN
| Наименование | Габариты, мм | Напряже- ние, В DC |
Ток, А | Обороты, тыс. об./мин | Поток, СFM | Статическое давление, мм вод. ст. | Шум, дБ | |
|---|---|---|---|---|---|---|---|---|
| ДхШ | Толщина | |||||||
| YBx200xCxxF | 20×20 | 6, 8 | 5, 12 | 0,04…0,1 | 6…15 | 0,15…0,69 | 0,56…3,63 | 5…25 |
| YBx2507CxxF | 25×25 | 7 | 5, 12 | 0,04…0,16 | 5…14 | 0,18…0,5 | 0,46…3,63 | 7…29 |
| YBx30xxxxx | 30×30 | 7, 10, 15 | 5, 12 | 0,05…0,38 | 6…13 | 0,8…3,39 | 3,31…22,49 | 18…42 |
| YBx35xxxxx(F) | 35×35 | 7, 10 | 5, 12, 24 | 0,04…0,4 | 4,5…12 | 0,57…2,26 | 1,28…14,7 | 14…36 |
| YBx4010xxxJ | 40×52 | 10 | 5, 12 | 0,07…0,32 | 4…6 | 2,1…3,16 | 3,6…6,81 | 26…35 |
| YBx40xxxxx | 40×40 | 7, 10, 15, 20 | 5, 12, 24 | 0,03…0,4 | 3…10 | 0,99…4,37 | 1,22…26,11 | 18…45 |
| YBx4510xxx | 45×45 | 10 | 5, 12 | 0,09…0,27 | 4,5…7 | 2,83…3,6 | 6,49…15,7 | 26…35 |
| YBx50xxxxx(F/J) | 50×50…52×53 | 10, 15, 20, 25 | 5, 12, 24 | 0,02…0,41 | 3,5…7,5 | 2,22…7,83 | 5,42…38,02 | 26…52 |
| YBx5512xxx | 55×55 | 12 | 5, 12, 24 | 0,03…0,4 | 3…5 | 2,74…4,57 | 4,61…12,8 | 24…35 |
| YBx60xxxxx(F) | 60×60 | 12, 15, 25, 28 | 5, 12, 24 | 0,03…0,56 | 2,5…6 | 2,79…11,89 | 3,82…23,01 | 19…48 |
| YBx75xxxxx(F) | 75×75…75,7×77 | 16, 25, 30 | 12, 24, 48 | 0,06…1,13 | 2…6 | 5,87…17,89 | 3,54…33,57 | 28…55 |
| YBx8020xxx | 80×80 | 19 | 12, 24 | 0,06…0,36 | 2…4 | 8,8…17,23 | 4,56…23,88 | 21…41 |
| YBx9330xxx | 93×93 | 30 | 12, 24 | 0,09…0,75 | 2…4 | 12,03…24,42 | 7,28…42,87 | 35…51 |
| YBx9733xxx | 97×94 | 33 | 12, 24 | 0,3…3,4 | 2,5…6,5 | 19,56…52,77 | 12,35…113,74 | 42…64 |
| YBx1025Bxx | Ø100 | 25 | 12, 24, 48 | 0,05…0,82 | 3…5 | 27,38…45,63 | 13,02…36,18 | 44…55 |
| YBx1232xxx | 120×120 | 32 | 12, 24 | 0,12…0,81 | 2…3 | 18,45…27,68 | 15,27…34,36 | 46…53 |
| YBx1369Bxx | Ø130 | 69 (72) | 12, 24 | 0,15…2 | 1…2 | 49,67…99,34 | 4,99…19,96 | 41…57 |
Осевые (аксиальные) вентиляторы переменного тока
В качестве привода вентилятора переменного тока компания YCCFAN использует электродвигатели двух типов:
- с экранированным полюсом;
- конденсаторные.
Как видно из расшифровки наименования, приведенной на рисунке 2, рабочее напряжение может быть нескольких вариантов: 100…125, 220…240, 380 и 415 В. В каждом семействе вентиляторов, перечисленных в таблице 4, присутствуют все три варианта рабочего напряжения. Диапазон температур эксплуатации зависит от типа подшипника:
- -10…70°C – качения;
- -10…60°C – скольжения.
Внешний вид AC-вентиляторов показан на рисунке 5. Их крыльчатка изготовлена из пластика PBT, армированного стекловолокном, а корпус – из алюминиевого сплава (литье под давлением). Все модели имеют защиту от перегрева или защиту по сопротивлению для предотвращения возгорания, когда вращение двигателя ограничено. Подключение к питающей сети осуществляется с помощью клеммных контактов или проводных выводов.

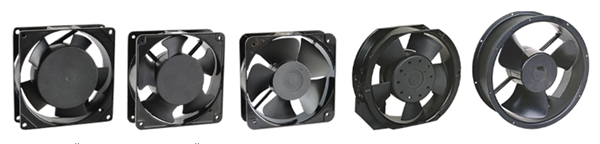

Рис. 5. Внешний вид некоторых моделей AC-вентиляторов YCCFAN
Таблица 4. Осевые AC-вентиляторы производства компании YCCFAN
| Наименование | Габариты, мм | Потребляемая мощность, Вт | Обороты, тыс. об./мин | Поток, м3/мин | Статическое давление, мм вод. ст. | Шум, дБ | |
|---|---|---|---|---|---|---|---|
| ДхШ | Толщина | ||||||
| YAx80xxxx | 80×80 | 25, 38 | 9…18 | 1,6…3 | 0,42…0,88 | 2,7…4,83 | 17…35 |
| YAx92xxxx | 92×92 | 25, 38 | 8…17 | 1,6…2,9 | 0,6…1,42 | 2,6…5,5 | 20…40 |
| YAx12xxxx | 120×120 | 25, 38 | 10,5…21 | 1,7…3 | 1,4…3,37 | 2,68…8,01 | 29…45 |
| YAx1550xx | 150×150 | 50 | 25…37 | 1,5…3,2 | 3…6,65 | 6…17,8 | 30…50 |
| YAx1751xx(C) | Ø172×150 | 51 | 25…40 | 1,5…3,2 | 3…8,3 | 6…20 | 30…61 |
| YAH2060Bx | 200×200 | 60 | 50; 60 | 2,6; 3,2 | 10,5; 11,9 | 25; 33 | 58; 63 |
| YAH2260Bx(C) | Ø222 | 60 | 38…60 | 2,4…3,2 | 11…12,74 | 25,4…36 | 56…66 |
| YAx2589BxC | Ø254 | 89 | 32…110 | 1,4…2,8 | 13,2…26,5 | 8,9…21 | 52…88 |
Осевые (аксиальные) вентиляторы c бесколлекторным синхронным (электронно-коммутируемым) двигателем
Конструкция вентилятора с ЕС-двигателем несколько сложнее вышеописанных AC. Применение бесколлекторного синхронного двигателя требует преобразования переменного тока в постоянный и электронного управления. Однако это дает ряд преимуществ, таких как нечувствительность к колебаниям напряжения в сети, более высокие КПД и коэффициент мощности, а значит – стабильность работы и экономию электроэнергии. Возможность точного управления оборотами позволяет установить оптимальный режим работы. Компания YCCFAN предлагает пять типоразмеров таких вентиляторов (таблица 5). Расшифровка их наименований показана на рисунке 2, а внешний вид аналогичен AC-вентиляторам.
Диапазон температур эксплуатации, как и у АС-вентиляторов, зависит от типа подшипника:
- -10…70°C – качения;
- -10…60°C – скольжения.
Корпус моделей YEx1751B2F выполнен из алюминиевого сплава, остальных – из армированного пластика PBT.
Таблица 5. Осевые EC-вентиляторы производства компании YCCFAN
| Наименование | Габариты, мм | Потребляемая мощность, Вт | Обороты, тыс. об./мин | Поток, м3/мин | Статическое давление, мм вод. ст. | Шум, дБ | |
|---|---|---|---|---|---|---|---|
| ДхШ | Толщина | ||||||
| YEx60xxx2 | 60×60 | 28, 38 | 1…2,5 | 2…4 | 0,23…0,56 | 0,76…4,91 | 16…38 |
| YEx8038x2 | 80×80 | 38 | 3…5 | 2,5…4 | 0,87…1,4 | 3,71…9,5 | 35…46 |
| YEx9238x2 | 92×92 | 38 | 3…5 | 2,5…3,5 | 1,36…1,9 | 4,37…8,56 | 37…45 |
| YEx1238x2 | 120×120 | 38 | 5…9 | 2,5…3,5 | 2,76…3,87 | 5,79…11,35 | 43…51 |
| YEx1751B2F | Ø172×151 | 51 | 15…25 | 2,5…3,5 | 5,11…7,16 | 8,38…16,43 | 46…54 |
Дополнительную техническую информацию о вентиляторах YCCFAN, условиях их приобретения и сроках поставки можно получить, обратившись в компанию КОМПЭЛ.
