Пленочные конденсаторы Hongfa для построения AC/DC- и DC/AC-преобразователей

28 октября

Сергей Сотников (КОМПЭЛ)

Конденсаторы для силовых и промышленных источников питания высокой мощности должны обладать высоким качеством, надежностью и другими эксплуатационными характеристиками. Пленочные – единственный тип конденсаторов, который может справиться с такой задачей. Компания Hongfa предлагает продукцию, которая подходит для применения практически во всех функциональных узлах типового AC/DC- или DC/AC-преобразователя.

Импульсные высокочастотные преобразователи напряжения, в которых используются полупроводниковые ключи MOSFET, IGBT и SiC в качестве силовой ячейки, являются фундаментом для построения широкого спектра силовых промышленных устройств, таких как бесперебойные источники питания, частотные и фотовольтаические преобразователи, а также зарядные станции и модули для электротранспорта. Несмотря на разное конечное применение, конфигурацию и мощность данных устройств, их объединяет общая структурная схема (рисунок 1), состоящая из следующих базовых узлов:

• фильтр электромагнитной совместимости (ЭМС) на входе;
• выпрямитель AC/DC;
• звено постоянного тока (ПТ);
• полупроводниковый DC/DC-преобразователь;
• выходной DC-фильтр с выходом по постоянному току или AC-фильтр для устройств с выходом по переменному току.

В каждом из этих блоков находят свое применение именно пленочные конденсаторы, что обусловлено отличными электрическими параметрами устройств данного типа и наличием таких эксплуатационных характеристик, как возможность работать в высокочастотных и импульсных цепях, большие токи пульсаций и низкое значение ESR, широкий температурный диапазон, способность к самовосстановлению, а также длительный срок службы. Компания Hongfa, являющаяся крупным китайским производителем пленочных конденсаторов, предлагает широкий ряд решений для построения промышленных преобразователей.

В качестве примера рассмотрим основные функциональные узлы типовой структурной блок-схемы импульсного высокочастотного преобразователя с выходом по постоянному току и напряжению (тип AC/DC), изображенные на рисунке 1.

Рис. 1. Структурная блок-схема импульсного AC/DC-преобразователя

ЭМС-фильтр и помехоподавляющие конденсаторы

Данный узел отвечает за электромагнитную совместимость (ЭМС) разрабатываемого преобразователя и входной сети, решая сразу две задачи:

• ограничивает уровень электромагнитных помех (ЭМП) от самого преобразователя, возникающих в процессе коммутации силовых ключей;
• защищает вход преобразователя от помех, всплесков напряжения и наводок, которые могут приходить по входной сети (рисунок 2).

Рис. 2. Входное напряжение без подавления ЭМП (а) и после использования ЭМС-фильтра (б)

В общем случае задача сводится к подавлению двух типов помех:

• синфазной (общего типа);
• противофазной (дифференциальной).

Она решается путем применения комбинированных ЭМС-фильтров, состоящих из синфазных дросселей и специальных пленочных помехоподавляющих конденсаторов X- и Y-класса (EMI Suppression capacitors). Компания Hongfa производит оба типа этих помехоподавляющих конденсаторов (таблица 1).

Серия HCBB62X2 – это самые массовые и распространенные помехоподавляющие конденсаторы X2-класса. Они включаются параллельно входной сети (между фазой и нейтралью) и работают на подавление дифференциальных помех (конденсаторы Сx рисунке 1). Все модели этой серии изготовлены из металлизированной полипропиленовой пленки в корпусе из огнестойкого пластика, залитом эпоксидной смолой. Рабочее напряжение имеет стандартный ряд: 275, 305 и 310 В AC, этого достаточно для применения в однофазных сетях. Расширенный диапазон номинальных емкостей составляет 0,01…25 мкФ.

Данные конденсаторы обладают свойством самовосстановления и способны выдерживать импульсы напряжения до 2,5 кВ. Среди обязательных требований к компонентам этого класса – соответствие стандарту EN\UL\IEC 60384-14 («Конденсаторы постоянной емкости для подавления радиопомех и подключения к питающей магистрали»). Напряжение изоляции между выводами и корпусом составляет 2120 В (в течение 1 минуты), а кратковременное превышение напряжения между контактами может быть в 4,3 раза больше относительного номинального рабочего значения.

HCBB62-X2T – модификация стандартной серии HCBB62X2, обладающая характеристикой THB (Temperature Humidity Bias), которая обеспечивает работоспособность конденсатора при высокой температуре и влажности (85°C, 85%) без значительной потери емкости. В данной серии применяется смешанная алюминий-цинковая металлизация поверх полипропиленовой пленки. Добавление цинка позволяет избегать коронного разряда и электрохимической коррозии под высоким напряжением. Учитывая плохую адгезию цинка и полипропилена, сначала на пленку наносят слой алюминия, а затем уже делают цинковую металлизацию. При этом часть алюминия из-за диффузионных процессов естественным путем переходит на верхний уровень металлизации, образуя оксидные слои Al₂O₃/ZnAl₂O₄, которые уменьшают процесс коррозии цинка из-за воздействия кислорода и влаги. В серии HCBB62-X2T для улучшения антикоррозионных свойств используется пост-плазменная обработка, усиливающая оксидный слой, а также дополнительно наносится специальное защитное масло (рисунок 3).

Рис. 3. Специальная технология металлизации Hongfa для серии X2-T

Усиленный оксидный слой и дополнительный слой масла не только защищают от внешней агрессивной среды, но и замедляют процессы дальнейшей внутренней коррозии цинка. Данный комплекс дополнительных мер позволяет конденсаторам серии X2-T показывать отличную стабильность емкости при повышенной влажности и температуре. На рисунке 4а показан график изменения емкости при длительном тестировании на напряжении 240 В AC с температурой 85°C и влажностью 85%, а на рисунке 4б – при повышенном напряжении 388 В AC и температуре 110°C.

Рис. 4. Стабильность емкости серии X2-T при долговременном тестировании под нагрузкой

По графикам видно, что при тестировании под нагрузкой и с высокой температурой в течение 1000 часов емкость просела не более чем на 2% от номинального значения, что является отличным показателем для этой категории пленочных конденсаторов. Отдельно стоит отметить, что они соответствуют требованиям автомобильного стандарта AEC-Q200. Высоконадежная серия HCBB62-X2T будет актуальна для применения в тяжелых климатических условиях, а также в схемах, требовательных к отличной долговременной стабильности емкости, например, в сетевых PLC-модемах.

Серия HCY2 – это помехоподавляющие конденсаторы Y2-класса, отвечающие за борьбу с синфазными помехами. Компоненты этого класса включаются между фазным проводом либо нейтралью и землей (конденсаторы Сy на рисунке 1). Особенность данных конденсаторов заключается в том, что они отвечают за параметры электробезопасности конечного устройства. Модели данной имеют повышенный уровень изоляции, составляющий 4 кВ между выводами, а уровень выдерживаемых импульсов увеличен до 5 кВ. Рабочее напряжение составляет 300 В C.

Хотя серия HCBB62-X2R и относится к классу помехоподавляющих конденсаторов, она имеет не совсем стандартное применение. В отличие от классических моделей X2-класса, которые включаются параллельно входной линии, данные конденсаторы предназначены для последовательного включения с питающей сетью 220 В AC (рисунок 5).

Рис. 5. Структурная схема источника питания с конденсаторным делителем напряжения

Конденсаторы серии X2R используются в качестве делителя напряжения (Сd на рисунке 5) и являются частью безтрансформаторного конденсаторного источника питания, применяемого, например, в счетчиках электроэнергии и в некоторых моделях LED-модулей. Конденсаторы X2-R имеют стандартный ряд рабочих напряжений, составляющий 250, 275, 305 и 310 В AC, а их диапазон емкости составляет 0,01…2,2 мкФ.

Таблица 1. Краткий обзор серий помехоподавляющих конденсаторов Hongfa

Наименование	Внешний вид	Категория и применение	Диапазон напряжений, В AC	Диапазон емкостей, мкФ	Техническая документация
HCBB62X2		X2-класс общего применения	275…350	0,001…25
HCBB62-X2T		X2-класс для тяжелых условий эксплуатации (THB-грейд 85°C, влажность 85%, AEC-Q200)	275…350	0,022…25
HCBB62-X2R		X2-класс для емкостных делителей и ИП (последовательное подключение)	275…310	0,01…2,2
HCY2		Y2-класс общего применения	300	0,001…1

AC/DC-выпрямитель и корректор коэффициента мощности (PFC)

Данный узел отвечает за выпрямление входного переменного сетевого напряжения и приведение его к однополярной форме с последующим сглаживанием до приемлемого уровня пульсаций. Дополнительно входная цепь может содержать корректор коэффициента мощности (ККМ) для компенсации реактивной составляющей мощности и приведения нагрузки к резистивному типу.

Серия HMKP25 – стандартные полипропиленовые металлизированные пленочные конденсаторы, предназначенные для работы в цепях постоянного напряжения (таблица 2). Такие компоненты рекомендуется использовать для входной выпрямительной цепи, где они выполняют функции фильтрующих и сглаживающих DC- и PFC-конденсаторов (Сpfc на рисунке 1). Модели этой серии имеют максимально адаптивный (для входного выпрямленного напряжения) уровень рабочих напряжений: 450, 520 и 630 В с возможностью выбрать номинальную емкость до 22 мкФ. Данные параметры позволяют рассматривать серию HMKP25 как замену и более надежную альтернативу классическим электролитическим конденсаторам на входе импульсных блоков питания и балластных устройств. В сравнении со стандартными электролитами, пленочные конденсаторы имеют более стабильные значения емкости и ESR на минусовых температурах.

Серию HMKP21 (таблица 2) можно рассматривать как выходные DC-фильтрующие конденсаторы (Сdc на рисунке 1). Они, как и HMKP25, изготавливаются из металлизированной полипропиленовой пленки, однако имеют более высокие рабочие напряжения – вплоть до 2000 В с диапазоном емкости 0,00056…15 мкФ. При этом конденсаторы HMKP21 являются более универсальными: они могут работать в цепях как постоянного, так и в переменного (с немного пониженным напряжением) тока, а также в импульсных схемах.

Таблица 2. Основные параметры DC-фильтрующих конденсаторов Hongfa

Наименование	Внешний вид	Категория и применение	Диапазон напряжений, В DC	Диапазон емкости, мкФ	Техническая документация
HCL23		Металлизированные полиэстеровые конденсаторы общего применения	63…1000	0,001…47
HMKP25		Сглаживающие конденсаторы для DC-фильтров и PFC (ККМ)	450…630	0,022…22

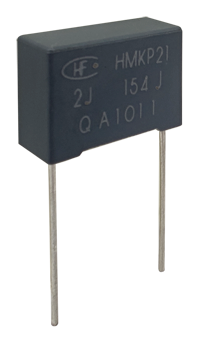

HMKP21		Металлизированные полипропиленовые конденсаторы для высоковольтных цепей	160…2000	0,00056…15

Звено постоянного тока и конденсаторы DC-Link

DC-Link-конденсаторы – основа звена постоянного тока (конденсатор Сbus на рисунке 1). Это, пожалуй, самый важный и ключевой тип пленочных конденсаторов во всем преобразователе. Данный тип устройств стоит на стыке между выпрямительным (часть AC/DC) и инверторным (часть DC/AC) звеньями, играя роль ячейки хранения электрической энергии между этими двумя каскадами.

Являясь разделителем между входным выпрямленным напряжением и импульсной силовой ячейкой, конденсатор DC-link выступает в качестве развязки и буфера, выполняя множество функций, необходимых для стабильной работы всего устройства. Он защищает шину питания от скачков напряжения и электромагнитных помех, а также поддерживает стабильный уровень напряжения в линии, компенсируя кратковременные провалы входной сети и импульсный характер токовой нагрузки выходной части преобразователя.

DC-Link-конденсаторы – самые высоконагруженные по току емкости во всем преобразователе, поэтому они должны выдерживать большие рабочие и пульсирующие токи, обладая при этом высокими значениями рабочего напряжения и номинальной емкости. Они наиболее часто применяются в схемах силовых источников питания, частотно-регулируемых инверторов, а также в зарядных станциях и бортовых модулях электротранспорта.

На сегодняшний момент компания Hongfa выпускает 4 серии конденсаторов категории DC-Link (таблица 3).

Серия HCDB – металлизированные полипропиленовые конденсаторы в пластиковом корпусе, заполненном эпоксидным компаундом, с радиальным типом монтажа на печатную плату. Модели этой серии рассчитаны на уровень рабочих напряжений 500…1500 В с возможностью выбрать номинальную емкость до 140 мкФ. Рабочий диапазон температур находится в пределах -40…105°C. При этом ожидаемый срок службы составляет около 100000 часов при температуре 85°C.

Конденсаторы этой серии соответствуют специализированному стандарту GB/T 17702 (IEC 61071) – «Конденсаторы силовые электронные». Диапазон значений ESR для напряжения 600 В находится в диапазоне 4…40 мОм, а собственная индуктивность Ls не превышает 1 нГн на каждый миллиметр расстояния между выводами. Максимальные рабочие токи для конденсаторов с напряжением 600 В достигают уровня в 32 А, а максимальные пиковые токи – до 1300 А. Отдельно стоит отметить возможность данных конденсаторов выдерживать кратковременные перегрузки по напряжению: от +30% к рабочему напряжению за 1 минуту в день до +15% в течение 30 минут в день.

HCDB(T) – усовершенствованная модификация базовой серии HCDB. В моделях улучшена работоспособность в тяжелых погодных условиях при повышенной температуре 85°C и влажности 85% одновременно (так называемый «THB-грейд»). Эти конденсаторы соответствуют требованиям автомобильного стандарта AEC-Q200.

Серия HCDB(H) – высокотемпературная модификация базовой серии, имеющая верхнюю границу по температуре в 125°C и соответствующая стандарту AEC-Q200D. Данные конденсаторы обладают отличными показателями самовосстановления и способностью работать при высоких нагрузочных токах. Длительная эксплуатация при высокой температуре возможна с небольшим понижением рабочих напряжений. Поправочный коэффициент можно оценить на следующем примере: 600 В при температуре 85°C, 450 В при 105°C, 420 В при 115°C и 360 В при максимальных 125°C. Данная серия находит свое применения в автомобильных блоках и узлах, в частности используется в уличных зарядных станциях и внутренних зарядных устройствах (OBC) для электротранспорта.

HCDA – пленочные DC-Link-конденсаторы сухого типа в алюминиевом корпусе с болтовым соединением. Они предназначены для силовой электроники. Именно в этой серии есть модели с самыми высокими значениями напряжения (до 4000 В) и емкости (5500 мкФ).

Таблица 3. Основные характеристики накопительных DC-Link-конденсаторов Hongfa

Наименование	Внешний вид	Категория и применение	Диапазон напряжений, В DC	Диапазон емкостей, мкФ	Техническая документация

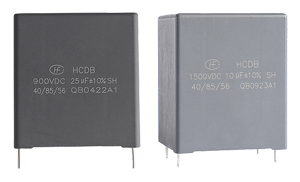

HCDB		Фильтрующие DC-link-конденсаторы для солнечных инверторов и промышленных источников питания	500…1500	0,6…140

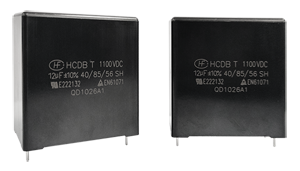

HCDB(T)		DC-link-конденсаторы для тяжелых условий эксплуатации (THB-грейд 85°C, влажность 85%, AEC-Q200)	500…1500	0,6…140

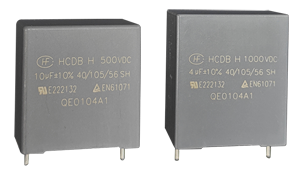

HCDB(H)		Высокотемпературные (125°C) DC-link-конденсаторы c приемкой AEC-Q200D для бортовых зарядок (OBC)	500…1200	0,6…120
HCDA		Пленочные конденсаторы сухого типа в алюминиевом корпусе для силового применения	600…4000	20…5500

DC/DC-преобразователь и снабберные конденсаторы

DC/DC-преобразователь – это центральная часть любого импульсного источника питания. В силовой электронике, независимо от выбранной топологии схемы, фундаментом DC/DC-преобразователя являются полупроводниковые высокочастотные ключи. В случае малой и средней мощности это могут быть одиночные транзисторы, а если речь идет больших и сверхвысоких мощностях уровня десяток и сотен кВт, то силовые транзисторные сборки — модули на основе технологий IGBT и SiC. Основной проблемой при высокочастотной коммутации силовых ключей являются большие потери и импульсные выбросы напряжения в момент переключения. Их источником является электромагнитная энергия, накопленная в процессе прохождения больших токов через паразитные индуктивности, порожденные эквивалентной схемой компонентов и несовершенной конструкцией самой силовой ячейки. Если оставить проблему выбросов напряжения без внимания, то это в лучшем случае может привести к высокому нагреву силового модуля и потере КПД, а в худшем – к выходу из строя самих силовых ключей из-за разрушающего воздействия перенапряжения.

Данный факт побуждает разработчиков применять дополнительные меры для облегчения и более мягкого, безопасного переключения силовых транзисторов. Одной из таких мер является использование вспомогательных пассивных цепей, включенных параллельно силовому ключу. Эти цепи получили название «снабберные», или «демпферные». Конфигурация снабберной цепи может отличаться в зависимости от мощности, частоты и топологии схемы. Базовым вариантом являются одиночные пленочные конденсаторы (C-снабберы) и их комбинации с резистором и дополнительным диодом (RC- и RCD-снабберы). На рисунке 1 снабберный конденсатор обозначен как Cs. Снаббер, включенный параллельно защищаемому ключу, работает в качестве фильтра нижних частот, принимая выброс напряжения на себя. Эффект его работы при выключении транзистора можно оценить по графику, изображенному на рисунке 6.

Рис. 6. Влияние снаббера на подавление выброса напряжения. Черный график — без снаббера, коричневый — со снаббером.

Амплитуда выброса напряжения (черная осциллограмма) без применения снаббера более чем в 2 раза выше чем при его наличии (коричневый график).

Особенность работы пленочных конденсаторов в подобном применении – это высокие амплитуда импульсов напряжения и частота переключения (которая непосредственно влияет на скорость нарастания напряжения и крутизну фронта импульса). Поэтому для снабберных цепей используются специализированные серии пленочных конденсаторов с высоким значением dv/dt – скорости нарастания напряжения (В) в единицу времени (мкс). Также снабберные конденсаторы должны обладать низкими потерями и малым значением внутреннего саморазогрева.

Компания Hongfa выпускает несколько серий снабберных конденсаторов в различном исполнении (таблица 4).

В серию HCSA входят снабберные цилиндрические конденсаторы аксиального исполнения для монтажа на плату. Модели изготавливаются с использованием металлизированной полипропиленовой пленки, а сам корпус выполнен из пластика, залитого огнестойкой эпоксидной смолой (UL94 V-0). Данные конденсаторы рассчитаны на работу с номинальным напряжением 630…2500 В и позволяют выбрать емкость из диапазона 0,047…10 мкФ. Рабочая температура находится в пределах -40…105°C. При этом срок службы составляет 100000 часов при средней температуре 70°C. Компоненты соответствуют специализированному стандарту GB/T 17702 (IEC 61071) – «Конденсаторы силовые электронные».

Серия HCSB имеет идентичные основные электрические параметры c HCSA и отличается только исполнением. Данные конденсаторы выполнены в прямоугольных пластиковых корпусах с радиальным типом монтажа в двух версиях, представляющих собой 2-выводной и 4-выводной дизайн (для более устойчивой и надежной фиксации на плате).

Конденсаторы HCSC специально разработаны для использования с IGBT-модулями. Вместо классических выводов они оснащены особыми лепестковыми зажимами под наконечник для монтажа непосредственно на модуль. Шаг (расстояние между зажимами) имеет унифицированный размерный ряд 20\25\35\40 мм, подобранный под соответствующее расстояние выводов стандартных модулей для оптимальной совместимости. Среднее значение ESR в моделях серии находится в районе 5 мОм, а максимальные рабочие токи достигают уровня в 33 А. Так же, как и две предыдущие серии, HCSC обладает малыми потерями и низким значением внутреннего саморазогрева.

Серию HMMKP82  также можно отнести к классу снабберных конденсаторов (в силу высокого значения скорости нарастания напряжения dv/dt). Однако ее применение немного шире. Данные конденсаторы изготовлены из полипропиленовой пленки по технологии двойной металлизации (Double sided metallized polypropylene) и способны работать в высоковольтных, высокочастотных и импульсных цепях. Модели именно этой серии рекомендуется применять в качестве конденсаторов для резонансного LC-контура в полумостовых и мостовых преобразователях с топологией LLC (конденсатор Сr на рисунке 1). Эти компоненты рассчитаны на работу с номинальным напряжением 250…2000 В и позволяют выбрать емкость из диапазона 0,68 нФ…3,9 мкФ.

Таблица 4. Основные характеристики снабберных и резонансных конденсаторов Hongfa

Наименование	Внешний вид	Категория и применение	Диапазон напряжений, В DC	Диапазон емкостей, мкФ	Техническая документация

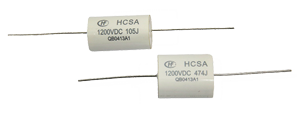

HCSA		Снабберные конденсаторы для IGBT аксиального исполнения	630…2500	0,047…10
HCSB		Снабберные конденсаторы для IGBT с радиальным монтажом на плату	630…2500	0,047…10
HCSC		Снабберные конденсаторы для прямого монтажа на IGBT-модуль	630…2500	0,047…10
HMMKP82		Конденсаторы с двойной металлизацией для работы в высокочастотных цепях (резонансный контур в LLC)	250 (180 В AC)…2000 (700 В AC)	0,00068…3,9

Выходной AC-фильтр

При проектировании преобразователя с переменным выходным напряжением вместо постоянного структурные различия будут минимальными. Рассмотрим их на примере блок-схемы бесперебойного источника переменного напряжения 220 В AC с двойным преобразованием энергии (рисунок 7).

Рис. 7. Структурная блок-схема бесперебойного AC/DC/AC-источника питания

Принципиальным отличием здесь является выходной AC-фильтр, задача которого – сформировать качественное выходное синусоидальное напряжение. В данном узле AC-фильтрующие пленочные конденсаторы (Сf на рисунке 7) в паре с реактором или катушкой индуктивности образуют синус-фильтр, который ослабляет высшие гармоники и делает форму напряжения и тока близкой к идеальной синусоиде (рисунок 8).

Рис. 8. Форма напряжения и тока без фильтра (а) и с фильтром (б)

Компания Hongfa выпускает 4 серии AC-фильтрующих пленочных конденсаторов: HCAB и HCAB(T) в радиальном исполнении для монтажа на печатную плату, а также силовые HCAA и HCAC в цилиндрическом исполнении под болтовое соединение (таблица 5).

Серия HCAB  производится с применением металлизированной полипропиленовой пленки, а внутренняя часть заполнена эпоксидной смолой. Данные конденсаторы рассчитаны на работу с переменным напряжением 250…600 В AC и позволяют выбрать емкость из диапазона 0,33…60 мкФ. Рабочая температура находится в пределах -40…105°C. При этом срок службы достигает 100000 часов при температуре 85°C. Все модели серии обладают свойством самовосстановления.

HCAB(T) – это модификация базовой серии HCAB, созданная для более тяжелых условий эксплуатации. Данные конденсаторы относятся к классу THB (Temperature Humidity Bias) и способны работать в условиях повышенной температуры и влажности: 85°C, 85% RH.

В серию HCAA входят AC-фильтрующие конденсаторы сухого типа для силового применения c более широким диапазоном емкостей: 20…600 мкФ. Конструктивно они выполнены в цилиндрическом корпусе под болтовой монтаж, имеют низкие значения паразитных параметров ESR и ESL, способны выдерживать большие рабочие токи (Irms) и пиковые напряжения. Так же, как и HCAB, обладают свойством самовосстановления. Рабочий диапазон температур составляет -40…85°C, при этом срок службы достигает 60000 часов при 70°C.

HCAC – маслонаполненные силовые фильтрующие конденсаторы, способные выдерживать высшие гармоники тока, большие пиковые ток и напряжение. Они имеют взрывобезопасный и более надежный конструктив, а также обладают повышенным напряжением изоляции «выводы-корпус» на уровне 36000 В AC.

Данные серии находят свое применение не только в бесперебойных UPS-источниках питания, но и в других промышленных устройствах с выходом по переменному току, таких как преобразователи частоты, электроприводы и фотовольтаические инверторы.

Таблица 5. Основные параметры серий AC-фильтрующих конденсаторов Hongfa

Наименование	Внешний вид	Категория и применение	Диапазон напряжений, В AC	Диапазон емкостей, мкФ	Техническая документация
HCAB		AC-фильтрующие конденсаторы общего применения	250…600	0,33…60
HCAB(T)		AC-фильтрующие конденсаторы THB-класса (для работы при высокой влажности)	250…600	0,33…60
HCAA		AC-фильтрующие конденсаторы силовые сухого типа	250…600	20…600
HCAC		AC-фильтрующие силовые маслонаполненные конденсаторы	250…600	20…600

Конденсаторы, применяемые в силовых и промышленных источниках питания мощность от 1000 Вт и выше, должны обладать высоким качеством, надежностью и другими характеристиками. Список предъявляемых требований достаточно жесткий и включает в себя такие пункты, как:

• низкие значения паразитной индуктивности (ESL) и сопротивления (ESR);
• большие значения рабочих токов, напряжения и номинальной емкости;
• способность к самовосстановлению и устойчивость к импульсам;
• возможность работать в цепях постоянного, пульсирующего и переменного токов;
• способность функционировать на высоких частотах и большое значение dV/dt;
• стабильность емкости и широкий диапазон рабочих температур.

Пленочные – единственный тип конденсаторов, который может одновременно закрыть потребности разработчика по всем указанным пунктам. Они находят свое применения практически во всех функциональных узлах типового AC/DC- или DC/AC-преобразователя, поскольку обладают такими характеристиками, как помехоподавление на входе, сглаживание во входных и выходных фильтрах, накопление и развязка в звене постоянного тока, а также снабберные функции для облегчения коммутации силовых транзисторов. При этом производителей емкостной продукции, способных изготавливать весь многообразный спектр пленочных конденсаторов, на мировом рынке существует не так много. Среди них – китайская компания Hongfa, имеющая 30 летний опыт разработки в данном сегменте и предлагающая всю полноту решений для построения надежных промышленных источников питания.
