CA-IS3092W – изолированный трансивер RS-485 со встроенным DC/DC от Chipanalog
сегодня
КОМПЭЛ предлагает со склада и на заказ гальванически изолированный трансивер интерфейса RS-485 – CA-IS3092W производства Shanghai Chipanalog Microelectronics. Компания Chipanalog – ведущий китайский разработчик и производитель решений в области гальванической развязки сигналов, в том числе по собственным технологиям и патентам.
Данный трансивер выгодно отличается от других подобных изделий наличием интегрированного преобразователя питания, что позволяет сократить время разработки и производства устройств. В разрабатываемых устройствах исключается необходимость использования дополнительных изолированных источников питания, минимизируется число внешних компонентов и размеры печатной платы (рисунок 1: требуется лишь четыре блокировочных конденсатора). Микросхема имеет стандартный корпус SOIC16-WB.
Трансивер CA-IS3092W предназначен для полудуплексного обмена данными через интерфейс RS-485 в системах автоматизированного управления в промышленном и ином оборудовании, работающем в условиях сильных электрических шумов и электромагнитных помех, генерируемых электродвигателями, сварочными аппаратами и прочими устройствами силовой электроники. Полная гальваническая развязка сигналов, цепей питания и земли позволяет получить наивысшую помехозащищенность оборудования.
![Рис. 1. Типовая схема применения CA-IS3092W](http://www.compel.ru/wordpress/wp-content/uploads/2024/08/ris_1-10.png)
Рис. 1. Типовая схема применения CA-IS3092W
Особенности встроенного изолированного преобразователя питания CA-IS3092W:
- Плавный пуск для снижения входного пускового тока
- Защита от перегрева, перегрузки и короткого замыкания
- Выбор выходного напряжения VISO (должно быть меньше или равно входному VCC): 3,3 или 5 В
- Максимальный выходной ток при температуре 85°C без передачи данных: 75 мА при VCC = 3,3 В и 130 мА при VCC = 5 В (зависимость выходного тока от рабочей температуры и нагрузки линии показана на рисунке 2)
- КПД преобразования до 42…53% (зависимость КПД от тока нагрузки, значений входного и выходного напряжений и рабочей температуры показана на рисунке 3)
- Низкий уровень пульсаций 40…86 мВ

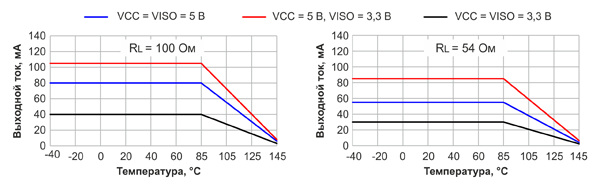

![Рис. 2. Выходной ток DC/DC в CA-IS3092W в зависимости от условий эксплуатации при скорости передачи данных 0,5 Мб/с и емкости линии 2 нФ](http://www.compel.ru/wordpress/wp-content/uploads/2024/08/ris_2-6.png)
Рис. 2. Выходной ток DC/DC в CA-IS3092W в зависимости от условий эксплуатации при скорости передачи данных 0,5 Мб/с и емкости линии 2 нФ
![Рис. 3. КПД DC/DC в CA-IS3092W в зависимости от условий эксплуатации](http://www.compel.ru/wordpress/wp-content/uploads/2024/08/ris_3-4.png)
Рис. 3. КПД DC/DC в CA-IS3092W в зависимости от условий эксплуатации
Основные характеристики изолированного трансивера CA-IS3092W:
- Соответствие стандарту RS-485
- Полудуплексная (Half-duplex) передача данных с пропускной способностью до 0,5 Мб/с
- До 256 узлов на линии
- Гальваническая развязка сигналов: емкостная, на основе диоксида кремния, модуляция ООК
- Диапазон напряжения питания 3,15…5,5 В (номинальное 3,3 или 5 В)
- Блокировка при пониженном напряжении питания (выходы драйвера интерфейса и приемника переводятся в высокоимпедансное состояние)
- Допустимое напряжение на шине: VA-B: -12…12 В, VA-GNDB и VB-GNGB: -7…12 В
- Нагрузка на линии не менее 54 Ом
- Напряжение изоляции 5 кВ в течение 60 с
- Устойчивость к синфазным помехам от переходных процессов (CMTI): ±150 кВ/мкс
- Устойчивость к электростатическому разряду (ESD, модель HBM): ±20 кВ на шине интерфейса, ±6 кВ на цифровых линиях
- Драйвер интерфейса не требует внешних резисторов смещения на линиях
- Два механизма защиты от неисправностей или конфликтов на шине: защита от перегрузки по току во всем диапазоне синфазного напряжения на выходном каскаде и защита от перегрева, при 180°C переводящая выходы драйвера в высокоимпедансное состояние (возврат в исходное состояние происходит при 160°C)
- Встроенные высокоомные резисторы подтягивания к линиям питания на цифровых входах
- Диапазон рабочих температур -40…125°C
Благодаря применению емкостной технологии трансивер CA-IS3092W избавлен от такого недостатка оптопар, как деградация, что позволяет производителю гарантировать срок службы (lifetime) трансивера до 40 лет.
На рисунке 4 показаны блок-схема, корпус и назначение выводов изолированного трансивера RS-485 CA-IS3092W. Описание выводов приведено в таблице 1.
![Рис. 4. Блок-схема изолированных трансиверов RS-485/RS-422 семейства CA-IS309х(V)W](http://www.compel.ru/wordpress/wp-content/uploads/2024/08/ris_4-3.png)
Рис. 4. Блок-схема изолированных трансиверов RS-485/RS-422 семейства CA-IS309х(V)W
Таблица 1. Функции выводов трансиверов RS-485/RS-422 семейства CA-IS309х(V)W
Наименование | Описание |
---|---|
VCC | Питание DC/DC-преобразователя и логики первичной стороны. Необходимо подключение двух блокировочных конденсаторов емкостью 0,1 мкФ и не менее 10 мкФ. |
GNDA | Общий первичной стороны. |
VISO | Изолированный выход DC/DC-преобразователя вторичной стороны. Необходимо подключение двух блокировочных конденсаторов емкостью 0,1 мкФ и не менее 10 мкФ. |
SEL | Выбор выходного напряжения (3,3 или 5 В) DC/DC преобразователя. |
GNDB | Общий вторичной стороны. |
DE | Управление выходом драйвера интерфейса. Низкий уровень отключает выхода драйвера шины. Встроенный подтягивающий к GNDA резистор. |
DI | Вход для передатчика данных. |
RO | Выход данных приемника. Высокий импеданс при отключении. |
R̅E̅ | Включение выхода приемника. Низкий уровень включает выход данных приемника. |
A | Линии драйвера интерфейса RS-485. |
B | |
NC | Незадействованный (не подключен к кристаллу микросхемы). |
Изолированные трансиверы интерфейсов RS-485 с интегрированным преобразователем DC/DC, а также другие компоненты Chipanalog возможно прибрести со склада или заказать на сайте компании КОМПЭЛ. Наши менеджеры готовы предоставить более подробную информацию по условиям применения и поставки.
