NA2203B-3C – малогабаритная LTE-антенна Neoway для диапазона 700…2700 МГц

24 июля

На склад КОМПЭЛ поступила LTE-антенна NA2203B-3C для монтажа на печатную плату, выпускаемая компанией Neoway. Несмотря на компактные габариты 37х5х3 мм, она способна работать в диапазоне частот 700…2700 МГц (рисунок 1). При этом эффективность работы этой антенны в низкочастотных диапазонах превышает 40%, а в высокочастотных – 60%.

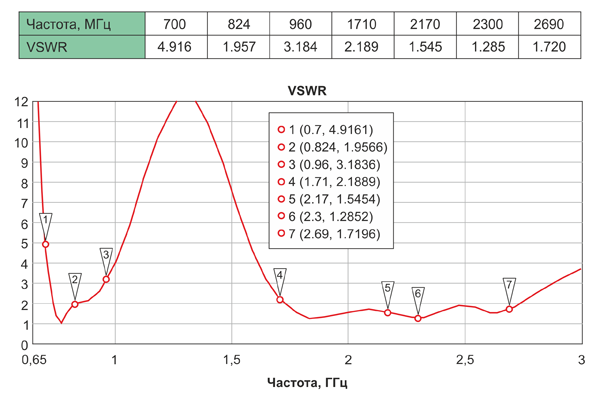

Рис. 1. КСВ антенны NA2203B-3C на разных диапазонах

NA2203B-3C может применяться совместно с большинством сотовых модулей любых производителей в таких приложениях, как автомобильные охранные системы, сбор данных со счетчиков энергии и устройства домашней автоматизации (рисунок 2).

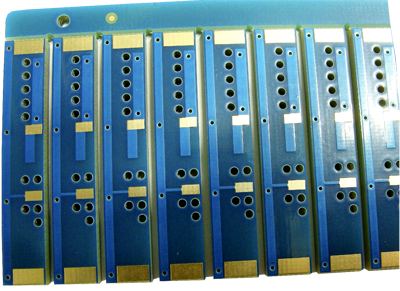

Рис. 2. Антенны NA2203B-3C в групповой упаковке

Антенна выполнена из материала FR-4 и имеет многослойную конструкцию. Для достижения оптимальной эффективности Neoway приводит в документации рекомендованную трассировку печатной платы. NA2203B-3C может монтироваться методом автоматизированной пайки. Четыре точки крепления обеспечивают хорошую механическую прочность.

Основные особенности:

• частота 700…960/1710…2690 МГц;
• КСВ ≦3,0;
• пиковое усиление 5,0 дБи;
• максимальная эффективность ≧70%;
• размер 37,2×4,9×3,0 мм;
• материал FR-4.
