Высокая надежность и долгий срок службы: полимерные танталовые конденсаторы Xiangyee серии CA55 с ультрамалым ESR

19 апреля

Компания Hunan Xiangyee Electronic Technology Co., Ltd. (Xiangyee) предлагает конденсаторы серии CA55, выполненные по полимерной технологии и относящиеся к классу компонентов с ультрамалым значением эквивалентного последовательного сопротивления (ESR).

В отличие от обычных танталовых конденсаторов, у которых катод выполнен из диоксида марганца (MnO₂), во всех моделях серии CA55 (рисунок 1) в качестве катода используется твердотельный проводящий полимер, применение которого и позволяет получить сверхмалое значение ESR. Если у обычных танталов среднее значение ESR составляет около 1 Ом, то в среднем по серии CA55 этот параметр ниже на порядок: около 100 мОм (0,1 Ом). За счет сниженного значения эквивалентного последовательного сопротивления можно закладывать в разрабатываемое проекты в 2-3 раза более низкое значение емкости для аналогичного уровня сглаживания пульсаций напряжения. Из остальных преимуществ полимерных конденсаторов можно выделить следующие:

• более высокие значения токов пульсаций (Iripple);
• отсутствие большого дерейтинга по напряжению (в отличие от обычных танталов, нет необходимости брать двукратный запас по рабочему напряжению);
• стабильность параметров и емкости при изменении прочих внешних факторов, таких как частота, время и температура;
• пожаро- и взрывобезопасность за счет отсутствия оксида в составе (у обычных танталов он есть);
• отсутствие деформации и растрескивания корпуса, который выдерживает изгиб платы;
• исключение шума и звона на высоких частотах;
• экономия места на печатной плате, поскольку один полимерный конденсатор может заменить сборку из нескольких параллельных танталов/электролитов/MLCC.

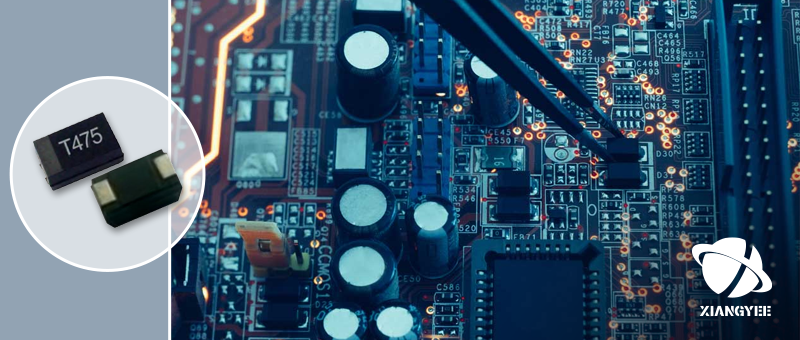

Рис. 1. Внешний вид полимерных танталовых конденсаторов Xiangyee серии CA55

При всех преимуществах полимерной технологии стоит отметить, что при более высоком токе пульсаций ток утечки у таких конденсаторов также становится выше (по сравнению с классическими танталами). Это стоит учитывать при подборе конденсаторов для решений, требовательных к малому энергопотреблению и питающихся от ограниченного источника тока (батарейки, аккумулятора и тому подобных).

В серию CA55 входят конденсаторы напряжением 2,5…63 В с широким диапазоном емкости, вплоть до 1000 мкФ. Размерная сетка начинает с минимального корпуса A, не превышающего 3,2х1,6х1,6 мм, и заканчивается максимальным W с габаритами 7,3х6,1х4,1 мм. Все параметры конденсатора зашифрованы в его наименовании (рисунок 2).

Рис. 2. Структура наименования танталовых конденсаторов серии CA55

Танталовые полимерные конденсаторы серии CA55 могут стать альтернативой соответствующим конденсаторам других более известных производителей и с успехом заменят их в ваших разработках. Список наиболее востребованных и популярных конфигураций представлен в таблице 1.

Таблица 1. Характеристики полимерных конденсаторов серии CA55

Полимерные танталовые конденсаторы серии CA55 производства компании Xiangyee можно приобрести в КОМПЭЛ через запрос на необходимую партию со сроком поставки.
