BIC-2200 – серия двунаправленных ИП MEAN WELL с функцией рециркуляции энергии

1 апреля

управление питаниемMEAN WELLновостьисточники питанияДвунаправленный ИПрециркуляция энергииИП для возобновляемой энергии

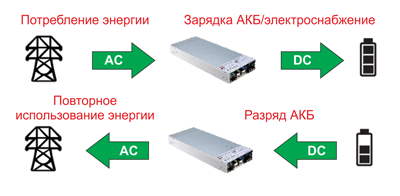

Компания MEAN WELL разработала серию двунаправленных источников питания BIC-2200 с рециркуляцией энергии мощностью 2200 Вт. Принцип их работы показан на рисунке 1: источник питания BIC-2200 подключается к сети электроснабжения и при наличии в ней напряжения заряжает АКБ. В случае аварии в первичной сети он практически мгновенно (не дольше чем 1 мс) переключается и перекачивает энергию АКБ обратно в первичную сеть.

ИП серии BIC-2200 – это сочетание в одном корпусе зарядного устройства и инвертора с очень быстрым переключением. Они предназначены для использования в системах возобновляемой энергетики для локального питания каких-либо объектов, а также востребованы при производстве аккумуляторных батарей. При производстве АКБ их необходимо формовать, то есть осуществлять цикл заряда-разряда. Применение подобных источников питания позволяет направить энергию разряда АКБ обратно в сеть для дальнейшего использования, а не расходовать ее на нагрев воздуха, что снижает затраты на энергопотребление.

Данные ИП также можно использовать и в электротранспорте, например, в электропогрузчиках, в которых для поднятия груза используется энергия АКБ, а при опускании возникающая энергия направляется на зарядку аккумулятора.

Для увеличения требуемой мощности BIC-2200 можно соединять параллельно до 5 штук и получить общую мощность около 11 кВт. ИП выпускаются на выходное напряжение 12, 24, 48 и 96 В, имеют цифровое управление и контроль по шине CANBus (опционально), все необходимые защиты и соответствуют требованиям безопасности CB62368-1 и IEC 62477-1 (в части рекуперации энергии). Высота корпуса – 1U. Расшифровка наименования источников питания серии BIC-2200 представлена на рисунке 2.

Основные особенности:

  • двунаправленный ИП (AC/DC ↔ DC/AC);
  • мощность 2200 Вт;
  • время переключения до 1 мс;
  • нелинейные искажения синусоиды не более 3%;
  • параллельное соединение до 5 шт;
  • выходное напряжение 12, 24, 48, 96 В;
  • управление по CANBus (опционально);
  • гарантия 5 лет.

Применение:

  • системы возобновляемой энергии;
  • производственное оборудование для тестирования АКБ;
  • электротранспорт;
  • сети V2G;
  • системы использования кинетической энергии.

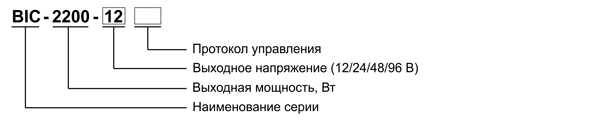

Рис. 2. Формирование наименования ИП BIC-2200

Рис. 2. Формирование наименования ИП BIC-2200

•••
