Доступные со склада интегральные схемы UTC для широкого спектра применений
5 октября 2023
Константин Кузьминов (г. Заполярный)
Тайваньская компания UTC около 30 лет производит широкую номенклатуру высококачественных полупроводниковых компонентов для различных сегментов электроники: от потребительской до автомобильной и промышленной. Часть продукции теперь доступна со склада КОМПЭЛ.
Компания Unisonic Technologies Company (UTC) более 30 лет специализируется на исследованиях и разработках, проектировании, производстве и продаже дискретных компонентов и интегральных схем (ИС), таких как:
- контроллеры импульсных источников питания и светодиодных драйверов;
- линейные регуляторы напряжения (в том числе LDO) и ИОН;
- операционные усилители, компараторы;
- супервизоры;
- логические ИС и таймеры;
- драйверы интерфейсов и телекоммуникационные ИС;
- драйверы моторов;
- мультиплексоры аудио- и видеосигналов;
- схемы управления питанием и контроллеры заряда аккумуляторных батарей;
- усилители мощности звуковой частоты (УМЗЧ);
- IGBT, MOSFET и биполярные транзисторы, симисторы и прочие полупроводниковые компоненты.
Этот список далеко не исчерпывающий, к тому же UTC постоянно расширяет ассортимент продукции, часть которой можно приобрести со склада КОМПЭЛ (таблица 1). Некоторые особенности и параметры предлагаемых компонентов описаны далее.
Таблица 1. Компоненты Unisonic Technologies Company на складе КОМПЭЛ
Наименование ИС | Назначение |
---|---|
LD1117AG-33-AA3-A-R | Регулятор напряжения (LDO) с фиксированным выходным напряжением 3,3 В |
78L05L-T92-B | Маломощный регулятор напряжения с фиксированным выходным напряжением 5 В |
LM317G-AA3-R | Регулятор напряжения с регулируемым выходом 1,3…37 В |
MC34063AG-S08-R | Контроллер DC/DC-преобразователя |
TL494L-D16-T | ШИМ-контроллер |
U74HC14G-S14-R | Логическая ИС, шесть инвертирующих триггеров Шмитта |
LM358G SOP-8 T/R | Сдвоенный операционный усилитель (ОУ) |
LM393G-D08-T | Сдвоенный компаратор |
TDA2050L-TB5-T | HI-FI УМЗЧ мощностью 32 Вт (на нагрузке 8 Ом) |
TDA2822G-SO8-R | Стерео/мостовой УМЗЧ с диапазоном напряжения питания 1,8…12 В |
LM386G-SO8-R | УМЗЧ с выходной мощностью 0,75 Вт (при питании 9 В) |
MC34119G-S08-R | УМЗЧ с выходной мощностью около 0,25 Вт |
MC34118G-S28-R | ИС для аппаратуры громкой связи |
Линейные регуляторы напряжения
Один из самых популярных и старейших способов построения систем питания – это использование линейных регуляторов напряжения. Такое решение отличается простотой (обычно, помимо самого регулятора, достаточно двух конденсаторов) и надежностью. Предлагаемые регуляторы перечислены в таблице 2.
LD1117AG-33-AA3-A-R предназначен для питания нагрузки напряжением 3,3 В. Особенности регуляторов семейства LD1117AG:
- падение напряжения не более 1,3 В при максимальном токе;
- встроенная защита от перегрева и перегрузки по току;
- способность работать с керамическими (MLCC) конденсаторами в качестве входного и выходного регулятора;
- корпус для поверхностного монтажа.
Регулятор LM317G-AA3-R обладает теми же особенностями, что и LD1117AG-33-AA3-A-R, за исключением выходного напряжения: его значение может быть установлено в диапазоне 1,3…37 В.
Для маломощных потребителей существует семейство линейных регуляторов 78LXX с выходным током до 100 мА. Данное семейство имеет элементы защиты от перегрева и короткого замыкания. Предлагаемый регулятор 78L05L-T92-B имеет фиксированное выходное напряжение 5 В и классический корпус TO-92 для сквозного монтажа.
Таблица 2. Линейные регуляторы напряжения
Наименование | LD1117AG-33-AA3-A-R | 78L05L-T92-B | LM317G-AA3-R |
---|---|---|---|
Выходное напряжение (Uвых), В | 3,3 | 5,0 | 1,3…37,0 |
Максимальный выходной ток, А | 1,0 | 0,1 | 1,0 |
Максимальное входное напряжение (Uвх), В | 18 (рекомендуемое 15) | 30 | 40 (Uвх-Uвых) |
Диапазон рабочих температур, °C | -40…125 | -40…125 | -40…125 |
Корпус | SOT-223 | TO-92 | SOT-223 |
Схема корпуса и назначение выводов |
Контроллер DC/DC-преобразователя MC34063A
Для построения импульсных преобразователей постоянного тока компания UTC предлагает контроллер MC34063AG-S08-R, имеющий следующие характеристики:
- диапазон рабочих напряжений 3,0…40 В;
- встроенный ключ с максимальным выходным током 1,5 А;
- частота преобразования 0,1…100 кГц;
- защита от короткого замыкания;
- номинальный ток потребления 2,7 мА;
- диапазон рабочих температур 0…70°C;
- конфигурации преобразователя: повышающий, понижающий (step-up, step-down), инвертирующий;

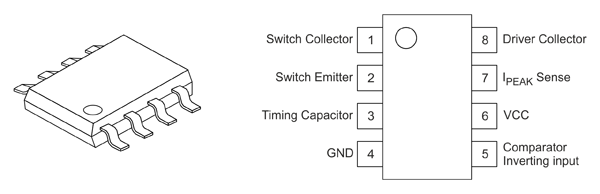

- корпус SOP-8 для поверхностного монтажа (рисунок 1).
ШИМ-контроллер TL494L
Микросхема TL494L-D16-T предназначена для устройств, работающих с широтно-импульсной модуляцией (ШИМ, PWM), например, импульсных источников питания, DC/DC-преобразователей и так далее. Особенности TL494L-D16-T:
- рекомендуемый диапазон рабочих напряжений 7,0…40 В;
- номинальный ток выхода (каждого коллектора встроенных транзисторов) 200 мА;
- частота преобразования 1…300 кГц;
- встроенные ИОН 5 В, осциллятор (требует внешней RC-цепочки), два ОУ в качестве усилителей ошибки;
- контроль защитной паузы (Dead-Time);
- номинальный ток потребления 6 мА при напряжении питания 15 В;
- диапазон рабочих температур -25…85°C;
- однотактный или двухтактный режимы работы;
- простая синхронизация;

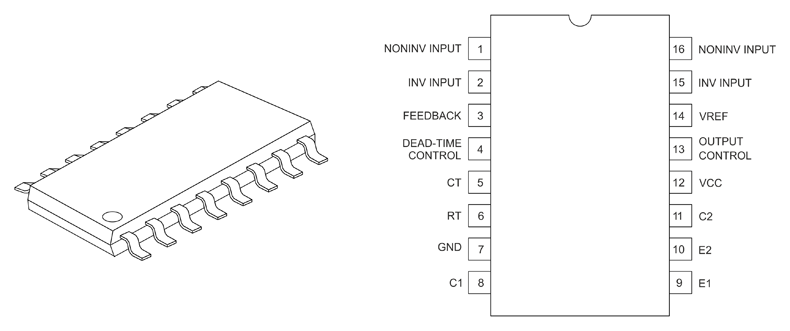

- корпус SOP-16 для поверхностного монтажа (рисунок 2).
Логическая микросхема U74HC14G-S14-R
Интегральная схема U74HC14G-S14-R содержит в себе шесть триггеров Шмитта с инвертирующим выходом и имеет следующие особенности:
- быстродействующая КМОП-технология (High-speed CMOS);
- логическая функция Y = Ā;
- широкий диапазон времени нарастания и спада входного сигнала;
- высокая помехоустойчивость;
- до 10 нагрузок LSTTL;
- малое энергопотребление, составляющее не более 2 мкА при рабочей температуре 25°C;
- диапазон напряжения питания (Vcc) 2…6 В;
- допустимое напряжение на входах и выходах 0…Vcc;
- диапазон рабочих температур -40…125°C;

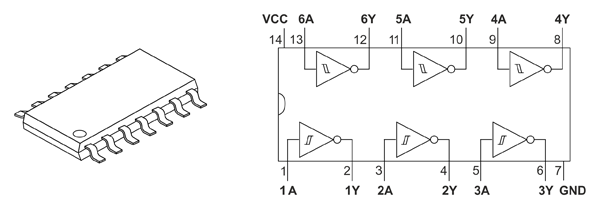

- корпус SOP-14 для поверхностного монтажа (назначение выводов показано на рисунке 3).
Операционные усилители и компараторы
ИС LM358 состоит из двух независимых операционных усилителей с высоким коэффициентом усиления и встроенной частотной коррекцией. ИС LM393, как и LM358, также состоит из двух независимых компараторов напряжения. Их выходы TTL-, DTL- и CMOS-совместимы. Обе микросхемы разработаны для работы как от одно-, так и от двухполярного питания. Режимы эксплуатации этих микросхем и схемы их корпусов приведены в таблице 3.
Таблица 3. Сдвоенные операционные усилители и компараторы
Наименование | LM358G SOP-8 T/R | LM393G-D08-T |
---|---|---|
Максимальное напряжения питания (Vcc), В | ±16 или 32 | ±18 или 36 |
Входное напряжение (Uвх), В | -0,3…32; ±32 (дифференциальное) |
-0,3…36; ±36 (дифференциальное) |
Номинальное потребление тока при Vcc = 30 В, мА | 0,8 | |
Диапазон рабочих температур, °C | -20…85 | |
Наименование корпуса | SOP-8 | DIP-8 |
Схема корпуса | ||

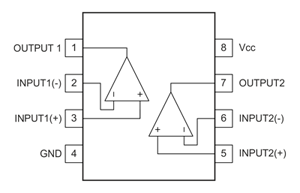

Назначение выводов |
Усилители мощности звуковой частоты

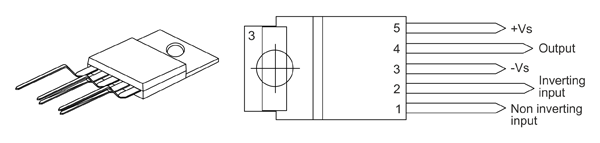

TDA2050L-TB5-T – одноканальный HI-FI-аудиоусилитель в корпусе TO-220B (рисунок 4). Он обладает малым коэффициентом нелинейных искажений, уровнем собственных шумов и следующими особенностями:
- максимальной выходной мощностью 32 Вт при нагрузке 8 Ом;
- диапазоном напряжения питания ±4…±25 В (8…50 В);
- максимальной температурой кристалла 150°C;
- диапазоном частот 20…80000 Гц;
- пиковым значением выходного тока 5 А;
- номинальным током в режиме покоя 21 мА при питании 50 В;
- входным сопротивлением (минимум) 500 кОм;
- коэффициентом нелинейных искажений 0,02 % при нагрузке 8 Ом.
Предлагаемые аудиоусилители с небольшой выходной мощностью (таблица 4) выполнены в корпусе SOP-8 для поверхностного монтажа.
Таблица 4. Маломощные аудиоусилители UTC
Наименование | TDA2822G-SO8-R | LM386G-SO8-R | MC34119G-S08-R |
---|---|---|---|
Конфигурация и особенности | Стерео или мост | Моно, регулируемый коэффициент усиления 20…200 | Моно, дифференциальные входы и выходы |
Выходная мощность (макс.), Вт | 0,45 (нагрузка 4 Ом, питание 6 В, стерео) 0,94 (нагрузка 4 Ом, питание 6 В, мост) |
0,7 (нагрузка 8 ом, питание 9 В) | 0,4 (нагрузка 100 ом, питание 12 В) |
Рекомендуемый диапазон напряжения питания, В | 1,8…12,0 | 4…12 | 2…16 |
Пиковое значение выходного тока, А | 1 | – | ±0,25 |
Номинальный ток в режиме покоя, мА | 9 | 4 | 2,7 |
Входное сопротивление, кОм | > 100 | 50 | |
Коэффициент нелинейных искажений, % | 0,5 (нагрузка 8 Ом) | 0,2 (нагрузка 8 Ом) | 0,5…0,6 (нагрузка 8 или 32 Ом) |
Диапазон рабочих температур, °C | -20…85 | -40…85 | -20…70 |
Наименование корпуса | SOP-8 | ||
Внешний вид корпуса | |||
Назначение выводов |
ИС MC34118G-S28-R для аппаратуры громкой связи
Решение громкой связи для систем телефонии и интеркомов может быть построено на основе двух микросхем (типовая схема показана на рисунке 5): описанного выше УМЗЧ MC34119G-S08-R и многофункциональной интегральной схемы MC34118G-S28-R, которая реализует следующие функции:
- отключаемый (Mute) усилитель микрофона с регулируемым коэффициентом усиления (внешним резистором);
- приемный, передающий и блокирующий (на время набора номера) аттенюаторы;
- идентификатор фонового шума для трактов приема и передачи;
- автоматический регулятор усиления;
- фильтры верхних и нижних частот;
- детекторы уровня и частотного набора (ДЧН);
- формирователи средней точки напряжения питания и напряжения смещения;
- управление активным/спящим режимами микросхемы.
Характеристики MC34119G-S08-R:
- диапазон напряжения питания 3,5…6,5 В;
- ток потребления не более 8 мА;
- диапазон рабочих температур -20…60°C;

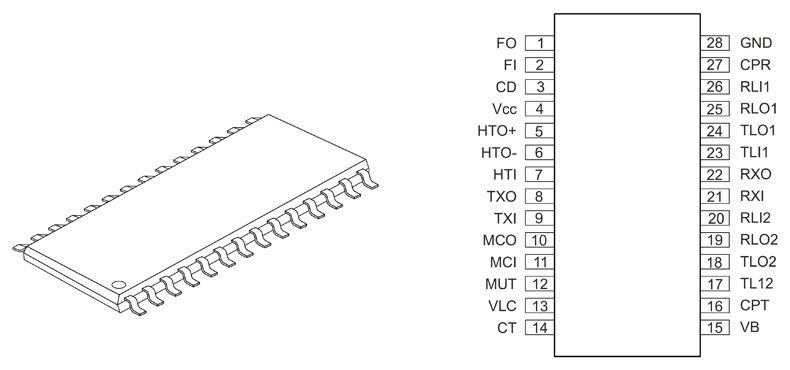

- корпус SOP-28 (рисунок 6).
По вопросам приобретения интегральных схем производства Unisonic Technologies Company, доступных со склада, а также для получения дополнительной информации можно обратиться к менеджерам КОМПЭЛ.
