Полупроводниковые микросхемы Chipanalog на складе КОМПЭЛ
17 апреля 2023
Компания Shanghai Chipanalog Microelectronics Co., Ltd. (Chipanalog) является одним из ведущих производителей полупроводниковых микросхем в Китае. Ее основной продукцией являются трансиверы различных интерфейсов, изоляторы аналоговых и цифровых сигналов, драйверы ключей и электроприводов, источники опорного напряжения и аналого-цифровые преобразователи. Часть компонентов сертифицирована для применения в автомобильном транспорте. При ограничении поставок аналогичной западной продукции компоненты Chipanalog могут оказаться их надежной и качественной заменой. В частности, изоляторы высокоскоростных цифровых сигналов имеют срок службы (lifetime) более 40 лет.
На складе КОМПЭЛ уже есть целый ряд компонентов производства Chipanalog (таблицы 1…4), и в ближайшее время будут новые поступления (в таблицах они отмечены символом «*»).
Таблица 1. Неизолированные трансиверы CAN и LIN для автомобильных приложений
Наименование | Корпус | Назначение и особенности |
---|---|---|
CA-IF1021S-Q1 | SOIC8 | LIN, питание в диапазоне 5,5…27 В |
CA-IF1042VS-Q1 | SOIC8 | CAN/CAN FD, вывод 5 используется для обеспечения совместимости с логикой в диапазонах 3,0…5,5 В (CA-IF1042VS) и 2,5…5,5 В (CA-IF1052VS) |
CA-IF1051VS-Q1 | ||
*CA-IF1051S-Q1 | CAN/CAN FD, логика только 5 В |
Таблица 2. Неизолированные полудуплексные трансиверы RS-485/RS-422
Наименование | Корпус | Скорость передачи данных, Mбит/с | Количество узлов на шине |
---|---|---|---|
*CA-IF4805HS | SOIC8 | 0,5 | 256 |
*CA-IF4820HD | DFN8 | 20 | |
*CA-IF4820HM | MSOP8 | ||
CA-IF4820HS | SOIC8 | ||
CS48505D | DFN8 | 0,5 | 50 |
CS48505M | MSOP8 | ||
CS48505S | SOIC8 | ||
CS48520D | DFN8 | 20 | |
*CS48520M | MSOP8 | ||
CS48520S | SOIC8 |
Таблица 3. Изолированные АЦП и усилители
Наименование | Корпус | Изоляция, В | Назначение |
---|---|---|---|
CA-IS1204W | SOIC16-WB | 5000 | Сигма-дельта-модуляторы, оптимизированные для токоизмерительных применений (шунтов) |
*CA-IS1305AM25W | |||
CA-IS1306AM25W | |||
CA-IS1300G25G | SOIC8-WB | Усилитель для токоизмерительного шунта |
Таблица 4. Изолированные трансиверы интерфейсов I2C, CAN и RS-485/RS-422
Наименование | Интерфейс | Корпус | Изоляция, В | Особенности |
---|---|---|---|---|
CA-IS3020S | I2C | SOIC8 | 3750 | Малое потребление CA-IS3020S – 2 двунаправленных канала CA-IS3021S – 1 двунаправленный и 1 однонаправленный каналы |
*CA-IS3021S | ||||
CA-IS3050W | CAN | SOIC16-WB | 5000 | Серии CA-IS3050x и CA-IS3052x различаются противоположными назначениями выводов RXD и TXD |
CA-IS3050G | SOIC8-WB | |||
CA-IS3052G | ||||
CA-IS3052W | SOIC16-WB | |||
CA-IS3062W | Интегрирован DC/DC-преобразователь | |||
*CA-IS3080WX | RS-485/RS-422 | Full-duplex, 0,5 Mбит/с, 256 узлов | ||
CA-IS3082WX | Half-duplex, 0,5 Mбит/с, 50 узлов | |||
*CA-IS3086WX | Full-duplex, 10 Mбит/с, 256 узлов | |||
CA-IS3088WX | Half-duplex, 10 Mбит/с, 50 узлов | |||
CA-IS3092W | Half-duplex, 0,5 Mбит/с, 256 узлов, интегрирован DC/DC-преобразователь (3,3/5,0 В) |

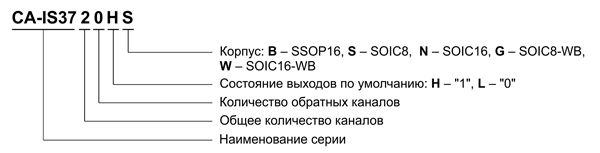

В таблице 5 предлагаются высокоскоростные (до 150 Мбит/с) изоляторы цифровых сигналов в различных корпусах, с различным числом каналов, их конфигурациями и начальным состоянием, что дает множество вариантов микросхем. На рисунке 1 показана расшифровка наименования цифрового изолятора, позволяющая быстро определить необходимый вариант.
![Рис. 1. Расшифровка части наименования цифровых изоляторов серии CA-IS37xxx](http://www.compel.ru/wordpress/wp-content/uploads/2023/04/ris_1-7.png)
Рис. 1. Расшифровка части наименования цифровых изоляторов серии CA-IS37xxx
Таблица 5. Высокоскоростные изоляторы цифровых сигналов
Применение цифровых изоляторов серии CA-IS37xxx, а также изоляторов аналоговых сигналов и интерфейсов возможно с использованием изолированного DC/DC-преобразователя CA-IS3105W, имеющего основные характеристики:
- корпус SOIC16-WB;
- входное напряжение 4,5…5,5 В;
- выходное напряжение 3,3/3,7/5,0/5,4 В (задается внешним резистором или перемычкой);
- выходная мощность 0,65 Вт;
- изоляция 5000 В.
Серия цифровых изоляторов CA-IS36xxx (таблица 6) уже содержит в корпусе изолированный DC/DC-преобразователь с низким уровнем излучаемых помех, выходными напряжениями 3,3 или 5,0 В и током 130 мА при скорости передачи данных менее 1 Мбит/с на канал.
Таблица 6. Цифровые изоляторы со встроенным DC/DC-преобразователем
Наименование | Корпус | Изоляция, В | Количество каналов (конфигурация) | Выходной ток преобразователя при 100 Мбит/с, мА |
---|---|---|---|---|
CA-IS3640HW | SOIC16-WB | 5000 | 4 (4 – 0) | 80 |
CA-IS3640LW | ||||
CA-IS3641HW | 4 (3 – 1) | 90 | ||
CA-IS3641LW | ||||
CA-IS3642HW | 4 (2 – 2) | 100 | ||
CA-IS3642LW | ||||
CA-IS3643LW | 4 (1 – 3) | 110 | ||
CA-IS3644LW | 4 (0 – 4) | 120 |
На складе КОМПЭЛ есть и ультраэкономичный преобразователь цифровых сигналов CS817x22HS с характеристиками:
- корпус SOIC8;
- количество каналов (конфигурация): 2 (1 – 1);
- выход по умолчанию: «1»;
- изоляция 3000 В;
- скорость передачи данных 0,2 Мб/с;
- диапазон напряжений питания 2,375…5,5 В;
- потребление каждым каналом при напряжении питания 3,3 В:
- 90 мкА (постоянный сигнал);
- 100 мкА (при 10 кбит/с);
- 160 мкА (при 200 кбит/с).
Разнообразие параметров продукции Chipanalog позволяет подобрать нужный компонент под любую задачу. В случае необходимости в более подробной информации, консультации или помощи в выборе и заказе компонентов всегда можно обратиться к менеджерам КОМПЭЛ.
