Компактные I2C LCD-дисплеи Winstar 20×4 доступны для заказа в КОМПЭЛ
12 января 2023
Благодаря простоте использования и невысокой стоимости знакосинтезирующие индикаторы на жидких кристаллах давно заняли свою нишу среди дисплеев, отображающих символьную информацию.
Компания Winstar предлагает два новых символьных дисплейных модуля для отображения 4 строк по 20 символа. Данные модули выполнены по технологии COG (Chip-on-Glass) с размещением контроллера прямо на стекле дисплея. Они отличаются от классических символьных дисплеев значительно меньшими габаритами и наличием интерфейса I2C.
Дисплейный модуль WO2004B, помимо варианта с позитивным FSTN с подсветкой белого цвета и трансфлективным поляризатором (рисунок 1), доступен в исполнении c негативным STN-дисплеем с синей подсветкой. Модуль имеет 10 выводов для сквозного монтажа на плату (контакты подсветки расположены отдельно) и компактные габариты 74,3х36,4х6,0 мм, без учета длины выводов (рисунок 2).
![Рис. 1. COG FSTN-дисплейный модуль WO2004B](http://www.compel.ru/wordpress/wp-content/uploads/2022/12/ris_1-7.png)

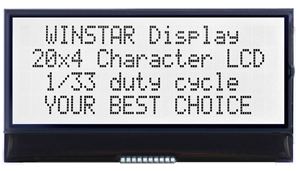

Рис. 1. COG FSTN-дисплейный модуль WO2004B
![Рис. 2. Габариты WO2004B](http://www.compel.ru/wordpress/wp-content/uploads/2022/12/ris_2-5.png)

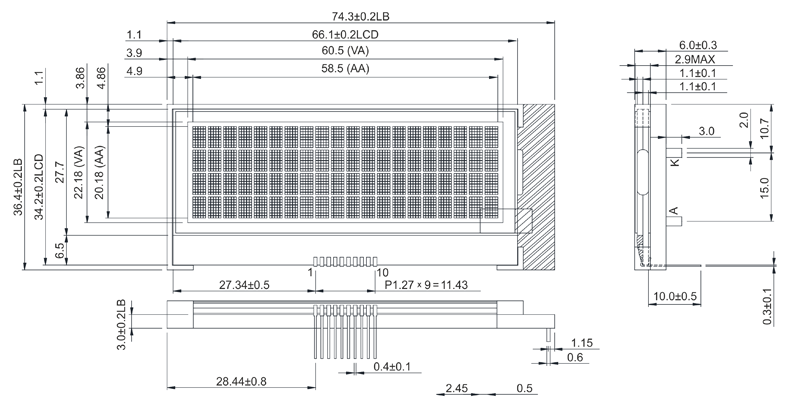

Рис. 2. Габариты WO2004B
Дисплейный модуль WO2004C (рисунок 3) отличается от предыдущей модели наличием плоского FPC-шлейфа и меньшей длиной (рисунок 4). Данный модуль также доступен в двух вариантах исполнения:
- с негативным STN с синей подсветкой;
- с позитивным FSTN с трансфлективным поляризатором и белой подсветкой.
![Рис. 3. COG STN-дисплейный модуль WO2004C](http://www.compel.ru/wordpress/wp-content/uploads/2022/12/ris_3-4.png)

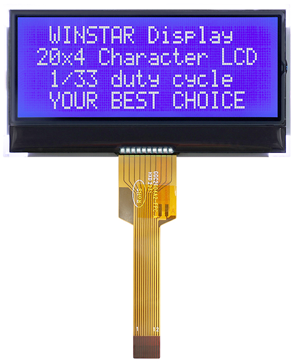

Рис. 3. COG STN-дисплейный модуль WO2004C
![Рис. 4. Габариты дисплейного модуля WO2004С](http://www.compel.ru/wordpress/wp-content/uploads/2022/12/ris_4-2.png)

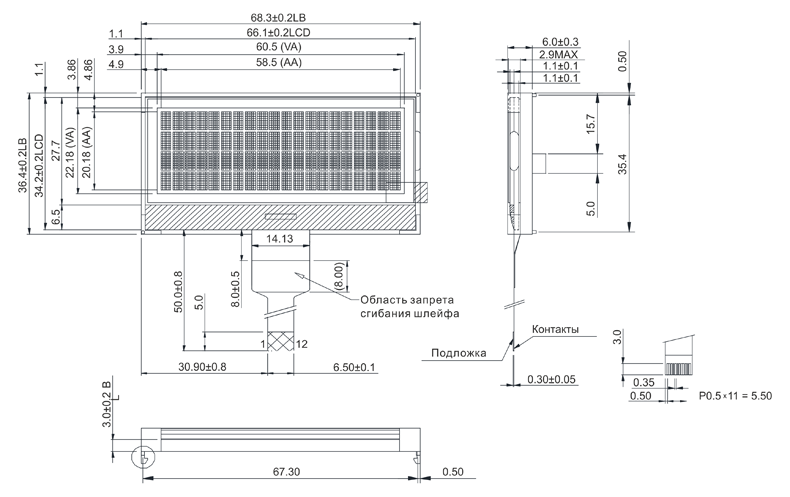

Рис. 4. Габариты дисплейного модуля WO2004С
Основные характеристики WO2004B и WO2004С:
- 4 строки по 20 символов;
- шаг 0,50х0,59 мм;
- размер пикселей 0,45х0,54 мм;
- контроллер IST3602;
- интерфейс I2C;
- диапазоны напряжений питания 2,7…3,3 В DC для контроллера и 7,6…8,0 В DC для LСD;
- диапазон рабочих температур -20…70°С;
- диапазон температур хранения -30…80°С.
Дисплейные модули WO2004B и WO2004С доступны для заказа в КОМПЭЛ.
