RF96 от HopeRF – китайский приемопередатчик LoRa

15 ноября 2022

телекоммуникацииучёт ресурсовсветотехникаинтернет вещейHOPERFновостьинтегральные микросхемыбеспроводные технологиидатчики868 МГц433 МГцАСКУЭLoRaWANLoRa

Компания HopeRF предлагает LoRa-приемопередатчик RF96. Беспроводная передача данных на основе технологии LoRa широко применяется в системах сбора данных со счетчиков энергоресурсов, в охранных устройствах и системах управления светом.

RF96 (рисунок 1) работает в диапазоне частот 137…1020 МГц и имеет модем LoRaTM, который способен достигать значительно большей дальности, чем существующие системы, основанные на модуляции FSK или OOK.

Благодаря предельной чувствительности приемника, достигающей 148 дБм, и повышенной мощности +20 дБм радиочастотный трансивер RF96 позволяет передавать данные на расстояния более 10 км. Микросхема работает от напряжения 1,8…3,7 В и потребляет лишь 200 нА в режиме сна.

Для совместимости с существующими устройствами, которые не поддерживают широкополосную LoRa-модуляцию, RF96 может использовать такие виды модуляции, как FSK, GFSK, MSK и GMSK.

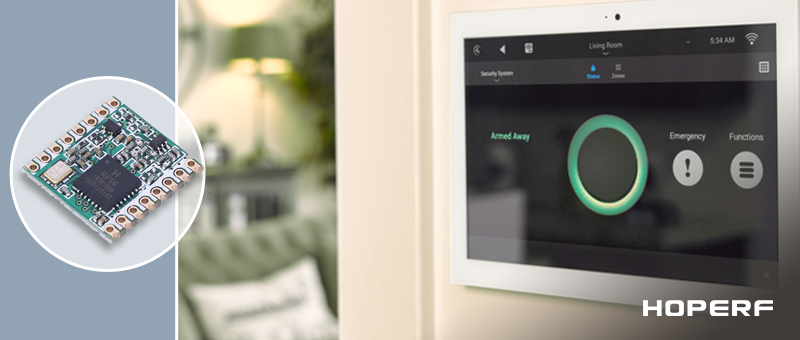

Рис. 1. RF96 на печатной плате

Особенности RF96:

  • модем LoRaTM;
  • максимальный бюджет канала 168 дБ;
  • регулируемая выходная мощность +20 дБм (100 мВт);
  • программируемый битрейт в диапазоне до 300 кбит/с;
  • чувствительность приемника -148 дБм (в режиме LoRa);
  • устойчивость к перегрузкам (IIP3 = -12,5 дБм);
  • отличные показатели по блокированию;
  • малый ток в режиме приема, составляющий 10,3 мА;
  • ток в режиме сна с сохранением регистров 200 нА;
  • установка частоты с шагом 61 Гц;
  • виды модуляции: LoRaTM, FSK, GFSK, MSK, GMSK, OOK;
  • динамический диапазон измерителя силы сигнала 127 дБ RSSI;
  • обработчик пакетов длиной до 256 байт;
  • индикатор порога разряда батареи;
  • встроенный температурный сенсор.
•••
