Литиевая батарейка CR123A от FANSO EVE Energy – уникальные параметры и широкая востребованность

22 августа 2022

Константин Кузьминов (г. Заполярный)

Батарейки CR123A – самые популярные в мире. Высокотехнологичный подход к производству позволил компании FANSO EVE Energy создать качественную и полноценную замену аналогичным батарейкам других производителей. Источники тока этого бренда подходят как для пользовательской электроники, так и для промышленных устройств. Если ваша продукция подразумевает длительный срок эксплуатации от 5 лет и выше, FANSO EVE Energy предлагает батарейку CR17335E, имеющую такие же габариты и параметры, но бесперебойно работающую гораздо дольше.

Такой химический источник тока, как батарейка, изготавливается и активно используется человеком уже более двух столетий. Она стала настолько привычной и обыденной, что редко кто задумывается, как сильно изменится жизнь, если батарейка внезапно исчезнет. В лучшем случае нам придется снова ходить к телевизору, чтобы переключать каналы, а в худшем станет невозможным изготовление различных медицинских имплантов и придется забыть о космических полетах.

Несмотря на большое число производителей батареек, в настоящее время наблюдаются проблемы с доступностью необходимого количества продукции некоторых европейских и японских поставщиков. Это может вызвать трудности в комплектации батарейками новых изделий и замене отработавших свой ресурс источников питания в уже эксплуатируемых электронных устройствах.

FANSO EVE Energy продолжает стабильные поставки. Продукция этой компании уже 4 года присутствует на российском рынке и пользуется заслуженным уважением у производителей различных промышленных устройств: счетчиков энергоресурсов, трекеров, охранно-пожарных датчиков и прочего.

Компания FANSO основана в Китае в 2002 году и входит в список лидеров производства первичных литиевых элементов питания. В 2016 году она вошла в крупнейшую группу компаний EVE Energy, которая известна во всем мире как крупнейший производитель литиевых батареек и аккумуляторов. Основной продукцией FANSO EVE Energy являются первичные источники тока с электрохимической системой на основе литий-тионилхлорида (Li-SOCl₂) и литий-диоксидмарганца (Li-MnO₂) различных форм-факторов, таких как цилиндрические батарейки, дисковые, «крона» и прочие. Литиевые элементы питания обладают наибольшей удельной энергоемкостью, достаточно широким диапазоном рабочих температур и малым саморазрядом. Кроме того, кривая разряда литиевых химических источников тока менее наклонна, чем у солевых или щелочных. Все это и обуславливает широкое применение и востребованность такого типа батареек и в промышленных, и в бытовых устройствах.

Если рассматривать литиевые цилиндрические батарейки, то, бесспорно, в настоящий момент одной из самых популярных и имеющей самый широкий спектр применений окажется батарейка типа CR123A (рисунок 1). В ней используется электрохимическая система Li-MnO₂, что и определяет ее напряжение в 3 В.

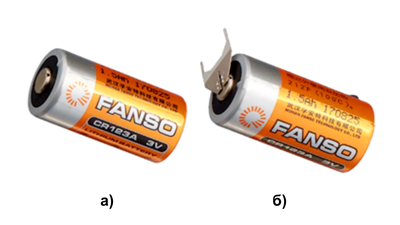

Рис. 1. Стандартная батарейка CR123A/S (а) и ХИТ CR123A/3FP с выводами для пайки (б)

Конструктивно батарейка CR123A относится к спиральному типу и предназначена для разряда как непрерывным током, так и импульсами повышенного тока. Даже в ГОСТ Р МЭК 60086-2-2019 “БАТАРЕИ ПЕРВИЧНЫЕ. Часть 2. Физические и электрические характеристики”, помимо прочего, приводятся испытания такой батарейки и на способность выдать определенное количество импульсов (не менее 1400) со значением тока 900 мА (длительностью 3 с через каждые 30 с).

В производстве таких батареек очень важный этап – процесс намотки. На этом этапе катод, сепаратор и металлический литий прокатываются на автомате для получения рулона. Процесс прокатки осуществляется без участия человека, а по итогу намотки каждый из полученных рулонов проверяется на отсутствие короткого замыкания. Но перед этим процессом все автоматически изготовленные катоды контролируются по размеру и весу. Проверка веса каждой батарейки осуществляется и после добавления электролита. На заключительном этапе осуществляется рентгеновская проверка, в ходе которой рассматриваются внутренняя структура, уровень выравнивания катода, форма соединителя и крышки. Этот процесс разработан EVE Energy и является уникальным для производства первичных литиевых батарей. Таким образом достигается наивысшее качество, гарантирующее надежную и прогнозируемую работоспособность CR123A производства FANSO EVE Energy.

Наименование CR123A отражает не только диоксидмарганцевую основу (символы «CR»), но и типоразмер – цилиндр с диаметром основания около 17 мм и высотой 34,5 мм (рисунок 2). В системе IEC такие элементы имеют более информативное наименование CR17345, которое позволяет сразу расшифровать габариты. Вес батарейки 17 г. Дополнительные обозначения «/S» и «/3FP» означают стандартное исполнение или конструктив с выводами в виде стоек для пайки на печатную плату (рисунок 1б).

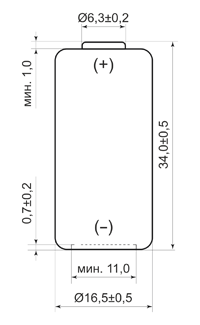

Рис. 2. Размеры батарейки CR123A

Изначально этот тип батарейки разрабатывался специально для цифровых фотоаппаратов, работающих в импульсном режиме с достаточно большими паузами. Использование диоксида марганца для такого режима более удобно, в отличие от тионилхлорида, потому что, с одной стороны, батарейки на основе Li-MnO₂ позволяют получить значительный ток в импульсе, с другой – менее подвержены пассивации. Кроме того, при разряде элементов, построенных на диоксиде марганца, не образуется повышенное давление внутри корпуса, что делает эксплуатацию более безопасной. Диапазон рабочих температур несколько меньше чем у Li-SOCl₂, однако CR123A производства FANSO EVE Energy сохраняют работоспособность при температурах -40…70°С, что является достаточным в большинстве случаев.

Основные характеристики CR123A (при температуре 25°С):

• энергоемкость 1500 мА*ч (при разряде током 5 мА до напряжения 2 В);
• максимальный длительный ток разряда 1000 мА;
• максимальный импульсный (15 с) ток разряда 2500 мА;
• саморазряд 2…5 % в год;
• срок службы до 10 лет (при соответствующем профиле разряда).

Такие характеристики, разумеется, оказались привлекательны для огромного количества применений и за пределами цифровых фотоаппаратов. CR123A задействованы в бытовой электронике и промышленных устройствах, например, в беспроводных датчиках контроля, в устройствах системы ЖКХ, таких как беспроводные счетчики газа, воды и тепла, в датчиках охранно-пожарной сигнализации, в устройствах IoT-технологий, в автотранспорте (GPS-трекеры) и так далее.

Особенности срока службы

В номенклатуре FANSO EVE Energy у батарейки CR123A имеется «брат-близнец» по электрическим параметрам и габаритным размерам – батарейка CR17335E (рисунок 3). Но стоимость у этих батареек разная: CR17335E немного дороже. Если использование рассматриваемого типа батарейки предполагается для какого-либо устройства с продолжительным сроком эксплуатации (5 и более лет), то желательно выбрать именно CR17335E, даже несмотря на превосходящую стоимость. Если же устройство должно отработать срок до 5 лет, то будет правильным выбрать CR123A. Эти две батарейки практически не отличаются по техническим параметрам, но имеют разную конструкцию. Корпус CR17335E имеет более высокую герметичность, и влажность среды на нее оказывает минимальное влияние. Дело в том, что батарейки не являются полностью герметичными, и в процессе эксплуатации в корпус просачивается влага из окружающей среды (воздуха). Эта влага приводит к дополнительному незапланированному расходу лития в батарейке, уменьшая срок ее службы. Конечно, и батарейка CR123A тоже сможет отработать 10 лет, но только при условии, что будет учтена ее повышенная потеря емкости из-за влажности среды, а в итоге все равно окажется, что использование CR17335E на длительных сроках будет эффективней.

Рис. 3. Батарейка CR17335E (Li-MnO₂)

На графиках, изображенных на рисунке 4, приведены кривые разряда при различных условиях эксплуатации (тока потребления) и хранения. На графике 4а видно, что достаточно высокая температура, превышающая рекомендуемую в 2 раза в течение длительного времени, несущественно снижает срок службы батарейки CR123A.

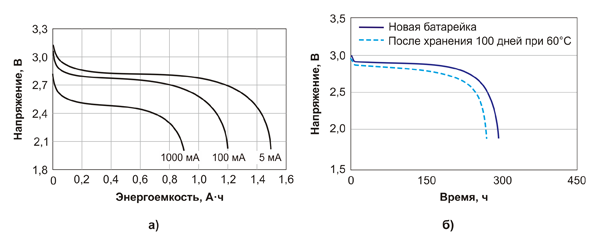

Рис. 4. Графики зависимости энергоемкости от тока разряда и температурных условий хранения

Электрохимические процессы, проходящие в батарейке, сильно зависят от температуры (рисунок 5).

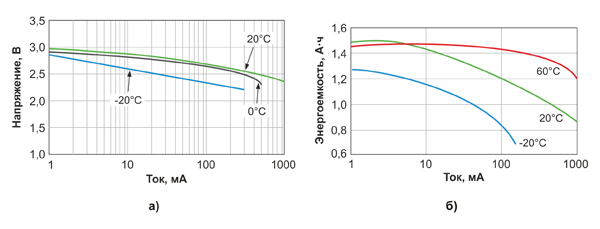

Рис. 5. Графики влияния температуры эксплуатации на ток и энергоемкость

Следует отметить, что проведенные инженерами КОМПЭЛ тесты батареек CR123A, с которыми можно ознакомиться в списке литературы, показали более высокие результаты, чем заявлены производителем. Подобное качество CR123A обусловлено многими факторами и напрямую зависит от качества сырья и первичных материалов. В связи с этим FANSO EVE Energy уделяет огромное значение поставщикам этих материалов, работая со всемирно известными брендами: химическая продукция и электролиты поступают от компаний UBE Industries (Япония) и Lanxess (Германия), сепараторы — CELGARD (США). На входном контроле происходит дополнительная проверка сырья с использованием спектрометра на чистоту и соответствие требованиям RoHS. Батарейки CR123A выпускаются на отдельной фабрике с полностью автоматической линией, имеющей производственную мощность порядка 100 млн штук в год. На ней внедрены передовые технологии и используется такое оборудование, которое позволило вывести технические характеристики и качество продукции на новый уровень, полностью соответствующий качеству известного японского производителя. Сама фабрика сертифицирована по стандарту системы менеджмента качества ISO9001, а вся выпускаемая продукция соответствует необходимым международным стандартам. Все это обеспечивает высокую повторяемость параметров и крайне низкий процент брака. Благодаря качеству выпускаемой продукции заказчиками FANSO EVE Energy являются такие известные компании, как B METERS, ELSTER Европа, Sagecom и другие.

Батарейки CR123A производства FANSO EVE Energy выпускаются на полностью автоматических линиях, обладают отличной повторяемостью параметров и без каких-либо дополнительных условий заменяют аналогичную продукцию других производителей, имеются в наличие на складе и всегда доступны.

Записаться на онлайн-экскурсию, посвященную производству батареек CR123 на фабрике FANSO EVE Energy, которая пройдёт 22.09.2022, вы можете здесь.
