Электролитические конденсаторы серии FH от Panasonic: до 10000 часов при 105°C
19 марта 2021
Panasonic выпускает новые алюминиевые электролитические конденсаторы повышенной надежности. Серия FH работает в диапазоне напряжений 6,3…50 В, имеет емкость 10…680 мкФ и отличается длительным сроком службы.
Долгое время алюминиевые электролитические конденсаторы были «слабым местом» цепей электропитания практически любой электронной аппаратуры. Компания Panasonic сосредоточила свое внимание на повышении надежности выпускаемых алюминиевых электролитических конденсаторов, результатом чего стал выпуск новой серии FH (рисунок 1). Отличительной особенностью данной серии является длительный срок службы – время наработки на отказ составляет 10000 часов при температуре окружающей среды 105°C (ø 6×8: 7000 ч, 50 В: 7000 ч). В настоящее время доступны конденсаторы с рабочим напряжением 6,3…50 В и емкостью 10…680 мкФ (таблица 1), которые отличаются особенно низким значением эквивалентного последовательного сопротивления (ESR).
Сферой применения конденсаторов FH являются системы с длительным сроком эксплуатации — от систем интеллектуального освещения, ИТ-оборудования и информационно-развлекательных систем до индустриальных источников электропитания, где стабильность параметров является необходимым условием.
Разработчики Panasonic Industry также учли экологические критерии: новая серия соответствует требованиям RoHS, а также доступна безгалогеновая версия.

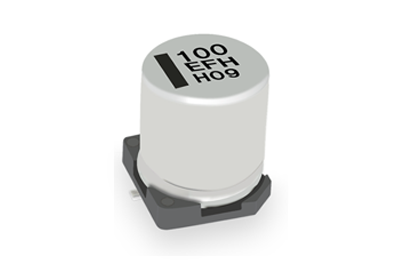

Рис. 1. Электролитический конденсатор серии FH от Panasonic
Основные технические характеристики:
- рабочий температурный диапазон -55…105°C;
- рабочее напряжение 6,3…50 В;
- емкость 10…680 мкФ;
- величина ESR 0,15…0,75 Ом;
- габаритные размеры:
- Ø 6,3×7,7 мм;
- Ø 8×10,2 мм;
- Ø 10×10,2 мм.
Таблица 1. Параметры электролитических конденсаторов серии FH от Panasonic
| Напряжение/емкость | 10 мкФ | 22 мкФ | 33 мкФ | 47 мкФ | 68 мкФ | 100 мкФ | 150 мкФ | 220 мкФ | 330 мкФ | 390 мкФ | 470 мкФ | 560 мкФ | 680 мкФ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,3 В | – | – | – | – | – | 300 мА; 0,45 Ом1 | – | – | 600 мА; 0,2 Ом2 | – | 600 мА; 0,2 Ом2 | 600 мА; 0,2 Ом2 | 850 мА; 0,15 Ом3 |
| 10 В | – | – | – | – | – | 300 мА; 0,45 Ом1 | – | – | 600 мА; 0,2 Ом2 | – | 600 мА; 0,2 Ом2 | 600 мА; 0,2 Ом2 | 850 мА; 0,15 Ом3 |
| 16 В | – | – | – | 300 мА; 0,45 Ом1 | – | 300 мА; 0,45 Ом1 | – | 600 мА; 0,2 Ом2 | 600 мА; 0,2 Ом2 | 600 мА; 0,2 Ом2 | 850 мА; 0,15 Ом3 | – | 850 мА; 0,15 Ом3 |
| 25 В | – | – | 300 мА; 0,45 Ом1 | 300 мА; 0,45 Ом1 | – | 300 мА; 0,45 Ом1 | – | 600 мА; 0,2 Ом2 | 600 мА; 0,2 Ом2 | – | 850 мА; 0,15 Ом3 | – | – |
| 850 Ом; 0,15 Ом3 | |||||||||||||
| 35 В | 300 мА; 0,45 Ом1 | 300 мА; 0,45 Ом1 | 300 мА; 0,45 Ом1 | 300 мА, 0,45 Ом1 | – | 600 мА; 0,2 Ом2 | – | 600 мА; 0,2 Ом2 | 850 мА; 0,15 Ом3 | 850 мА; 0,15 Ом3 | – | – | – |
| 850 Ом; 0,15 Ом3 | |||||||||||||
| 50 В | – | – | – | 350 мА; 0,75 Ом2 | – | 670 мА; 0,5 Ом3 | – | – | – | Ток пульсаций указан на частоте 100 кГц при 105°С; значения ESR приведены на частоте 100 кГц. | |||
| 1 – Ø 6,3х7,7 | |||||||||||||
| 2 – Ø 8х10,2 | |||||||||||||
| 3 – Ø 10х10,2 | |||||||||||||
