Резистивные чип-сборки от Yageo

21 декабря 2016

Yageoновость

Компания КОМПЭЛ расширила ассортимент чип-резисторов сборками производства Yageo. Все семейство резистивных сборок Yageo конструктивно можно разделить на 2 больших серии — с выпуклыми выводами (серия YC — convex) и с вогнутыми выводами (серия TC — concave).

Складская программа КОМПЭЛ была сформирована на основе серии YC с выпуклыми выводами, так как такой корпус имеет ряд преимуществ по сравнению concave-типом:

  • лучшая паяемость за счет большего числа точек (поверхностей) соприкосновения с припоем (5 точек — у convex , 3 — у concave)
  • convex исполнение имеет увеличенный зазор между соседними выводами, что снижает риск возникновения коротких замыканий дорожек (из-за наплыва избыточного припоя)
  • удобный визуальный контроль качества пайки в случае использования convex-исполнения
  • convex-исполнение имеет более низкую стоимость в производстве
concave

С вогнутыми выводами (concave исполнение) — серия TC

convex

С выпуклыми выводами (convex исполнение) – серия YC

Семейство сборок YC и TC включает в себя ряд подсерий, с различным количеством резисторов (от 2 до 8) и в разных типоразмерах корпусов:

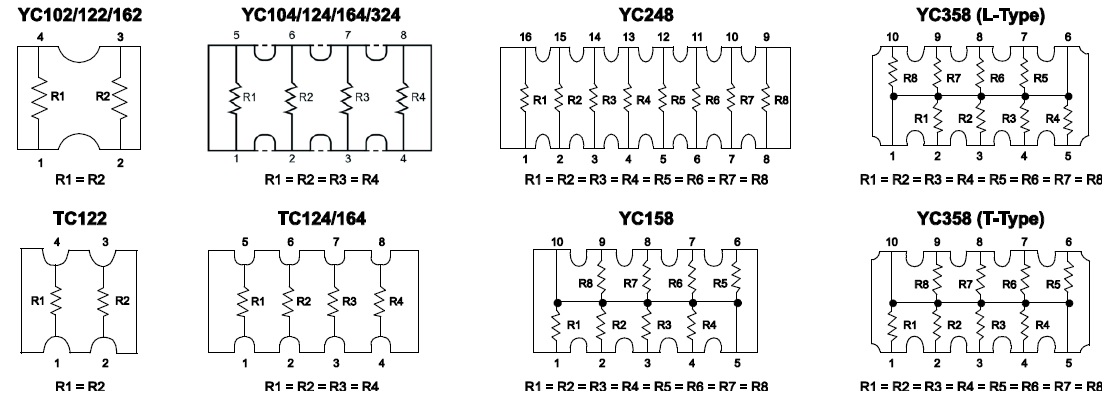

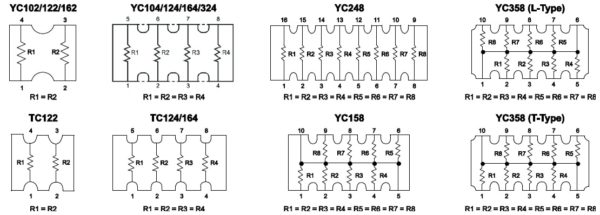

yageo_yc-tcНа складе КОМПЭЛ поддерживается в наличии 4-х и 8-и канальные сборки YC в наиболее популярных корпусах и с наиболее ликвидными номиналами сопротивлений:

Номинал

сопротивления, Ом

4 канала

корпус 1206 (3,2×1,6 мм)

8 каналов

корпус 1606 (4,0×1,6 мм)

4 канала

корпус 0804 (2,0×1,0 мм)

0 YC164-JR-070RL (YAG) YC248-JR-070RL (YAG) YC124-JR-070RL (YAG)
1 YC164-JR-071RL (YAG) YC248-JR-071RL (YAG) YC124-JR-071RL (YAG)
4,7 YC164-JR-074R7L (YAG) YC248-JR-074R7L (YAG) YC124-JR-074R7L (YAG)
10 YC164-JR-0710RL (YAG) YC248-JR-0710RL (YAG) YC124-JR-0710RL (YAG)
22 YC164-JR-0722RL (YAG) YC248-JR-0722RL (YAG) YC124-JR-0722RL (YAG)
33 YC164-JR-0733RL (YAG) YC248-JR-0733RL (YAG) YC124-JR-0733RL (YAG)
47 YC164-JR-0747RL (YAG) YC248-JR-0747RL (YAG) YC124-JR-0747RL (YAG)
100 YC164-JR-07100RL (YAG) YC248-JR-07100RL (YAG) YC124-JR-07100RL (YAG)
220 YC164-JR-07220RL (YAG) YC248-JR-07220RL (YAG) YC124-JR-07220RL (YAG)
330 YC164-JR-07330RL (YAG) YC248-JR-07330RL (YAG) YC124-JR-07330RL (YAG)
470 YC164-JR-07470RL (YAG) YC248-JR-07470RL (YAG) YC124-JR-07470RL (YAG)
1 000 YC164-JR-071KL (YAG) YC248-JR-071KL (YAG) YC124-JR-071KL (YAG)
3 300 YC164-JR-073K3L (YAG) YC248-JR-073K3L (YAG) YC124-JR-073K3L (YAG)
4 700 YC164-JR-074K7L (YAG) YC248-JR-074K7L (YAG) YC124-JR-074K7L (YAG)
10 000 YC164-JR-0710KL (YAG) YC248-JR-0710KL (YAG) YC124-JR-0710KL (YAG)
22 000 YC164-JR-0722KL (YAG) YC248-JR-0722KL (YAG) YC124-JR-0722KL (YAG)
33 000 YC164-JR-0733KL (YAG) YC248-JR-0733KL (YAG) YC124-JR-0733KL (YAG)
47 000 YC164-JR-0747KL (YAG) YC248-JR-0747KL (YAG) YC124-JR-0747KL (YAG)
100 000 YC164-JR-07100KL (YAG) YC248-JR-07100KL (YAG) YC124-JR-07100KL (YAG)
330 000 YC164-JR-07330KL (YAG) YC248-JR-07330KL (YAG) YC124-JR-07330KL (YAG)
1 000 000 YC164-JR-071ML (YAG) YC248-JR-071ML (YAG) YC124-JR-071ML (YAG)



Особенностями резистивных сборок YC/TC являются:

  • от 2 до 8 резисторов в одном корпусе;
  • сокращение времени на установку и монтаж;
  • уменьшение площади, занимаемой на печатной плате;
  • диапазон сопротивлений: 1 Ом…1 МОм (зависит от типоразмера);
  • широкий диапазон типоразмеров: 2*0201…4*1206;
  • типовой температурный коэффициент сопротивления: 20010-6/°C;
  • погрешность сопротивления: 1% и 5% для всех типоразмеров;
  • диапазон рабочих температур: –55…125ºС или –55…155ºС;
  • соответствие всем самым строгим экологическим нормам (безгалогеновое производство, бессвинцовая технология).
