Трехфазный измеритель электроэнергии Belling

8 октября

учёт ресурсовпотребительская электроникаавтоматизацияинтернет вещейBellingновостьинтегральные микросхемыADCАЦПИзмерители электроэнергииPower monitoring

Shanghai Belling Corp., Ltd. (Belling) был основан Шанхайским муниципальным бюро приборостроения и компанией Shanghai Bell в сентябре 1988 года и изначально носил название Shanghai Belling Microelectronic Mfg. Corp. Ltd.

Сегодня Belling занимается разработкой и производством различных полупроводниковых компонентов, таких как АЦП, ЦАП, MOSFET-транзисторы, микросхемы управления электропитанием и специализированные измерительные интегральные схемы, которые применяются в бытовых приборах, автомобилестроении, системах промышленной автоматики, электроэнергетике, медицинском оборудовании. Компании принадлежат собственный научно-исследовательский центр с филиалами в Нанкине, Шэньчжэне, Чэнду и Сиане.

В сентябре 1998 года Belling был зарегистрирован на Шанхайской фондовой бирже и стал первой китайской высокотехнологичной компанией, которая вышла на биржу.

Микросхема BL6552 производства компании Belling – это специализированная интегральная схема мониторинга и анализа мощности электросети, которая подходит для применения в трехфазных счетчиках электроэнергии и мониторинга электропитания мощного оборудования (рисунок 1). Ее можно использовать для измерения активной и реактивной мощности, силы фазного тока, действующего значения напряжения, коэффициента мощности и других параметров, а также для фиксации пиков тока и напряжения и обнаружения перехода через ноль.

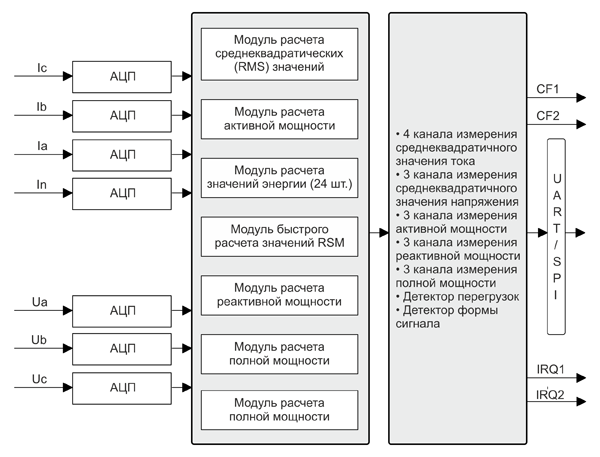

Рис. 1. Блок-схема BL6552 производства компании Belling

Рис. 1. Блок-схема BL6552 производства компании Belling

BL6552 имеет 7 каналов, каждый из которых содержит высокоточный сигма-дельта-АЦП, схемы опорного напряжения и цифровой обработки сигналов, датчик температуры и некоторые другие аналоговые модули. Микросхема объединяет в себе интерфейсы SPI и UART для передачи данных и параметров калибровки на внешний управляющий микроконтроллер (таблица 1).

Основные особенности:

  • высокая точность, входной динамический диапазон измерения 8000:1 с нелинейной погрешностью <0,1%;
  • нелинейная погрешность измерения реактивной энергии в пределах входного динамического диапазона 8000:1 <0,1%;
  • измерение тока нейтрали, активной, реактивной и полной мощности (24 бита, поддерживаются два метода расчета), а также эффективного значения напряжения и тока фазы (24 бита), при этом относительная погрешность в диапазоне 3000:1 составляет менее 0,1%;
  • предоставление данных выборки по форме сигнала напряжения фазы, тока и нейтрали (24 бита);
  • измерение показателей общей активной, реактивной и полной (24 бита), а также общей положительной и отрицательной активной энергии;
  • определение коэффициента мощности отдельной и объединенной фаз, а также угла фазы напряжения и тока;
  • быстрый импульсный выход с активной и реактивной энергией;
  • функции:
    • обнаружения потери и обрыва фазы;
    • обнаружения потери тока;
    • обнаружения пиков тока, напряжения и перехода через ноль;
    • измерения частоты линии напряжения.
  • программируемые:
    • настройка порога защиты;
    • регулировка частоты выходного импульса;
    • активная и реактивная мощность, ошибка полной мощности и регулировка усиления;
    • компенсация сдвига по фазе.
  • Возможность по мере необходимости подать сигнал запроса прерывания с внешнего управляющего микроконтроллера;
  • интерфейс связи UART/SPI для легкой передачи данных;
  • встроенный источник опорного напряжения;
  • питание от одного источника 3,3 В;
  • корпус QFN36.

Таблица 1. Сравнительные характеристики измерителей электроэнергии Belling

Наименование Измерение Потребляемая мощность, мВт Кол-во каналов АЦП Выход Тип тактирования Напря-жение питания, В Калибровка Корпус
BL0930 3000:1 10 2 Импульсный Встроенный, 4 МГц 3,3 Да SOP16
BL0937 2500:1 6 2 Импульсный Встроенный, 2 МГц 3,3 Да SOP8
BL0940 4000:1 10 2 Импульсный Встроенный, 4 МГц 3,3 Нет TSSOP14
BL0942 4000:1 10 2 Импульсный Встроенный 3,3 Нет SSOP10L
BL0972 5000:1 30 2 Импульсный Встроенный, 8 МГц 3,3 Да TSSOP20
BL6503 3000:1 15 2 Аналоговый Встроенный, внешний 5 Да SSOP24
BL6513 3000:1 25 2 Импульсный Внешний, 3,58 МГц 5 Да SOP24
BL6523 6000:1 15 3 Импульсный Внешний, 3,58 МГц 5 Да SOP16
BL0906 5000:1 30 7 Импульсный Встроенный, 8 МГц 3,3 Да LQFP32
BL0910 5000:1 30 11 Импульсный Встроенный, 8 МГц 3,3 Нет LQFP48

Со склада КОМПЭЛ уже доступны образцы. Для их получения обратитесь к вашему менеджеру.

•••
