Мощный квазирезонасный AC/DC-преобразователь 90 Вт со встроенным GaN-транзистором от Chipown

15 октября

телекоммуникациисистемы безопасностипотребительская электроникаавтоматизацияуниверсальное применениеChipownновостьинтегральные микросхемыисточники питанияAC-DCflybackAC-DC ConvertersssrQuasi Resonant

Компания Chipown предлагает к заказу PN8783QF-A1 – современный AC/DC-преобразователь со встроенным GaN-транзистором и выходной мощностью до 90 Вт.

Микросхема работает в энергоэффективном квазирезонансном режиме преобразования и состоит из контроллера токового режима, высоковольтной схемы запуска и высокопроизводительного GaN-транзистора (рисунок 1).

В зависимости от входного и выходного напряжений, а также величины текущей нагрузки, PN8783QF-A1 переключает режим работы между квазирезонансом (Quasi-Resonant, QR), частотно-импульсной модуляцией (PFM) и пакетным режимом (Burst Mode). Технология многоступенчатой модуляции обеспечивает высокую эффективность как на малой, так и на максимальной мощности, при этом контроллер избегает перехода в режим непрерывного тока (Continuous Conduction Mode, CCM) для снижения выбросов напряжений на выходном выпрямителе.

Идеальным применением PN8783QF-A1 являются малогабаритные зарядные устройства с функцией быстрой зарядки, а также адаптеры питания с высокой удельной мощностью.

Рис. 1. Типовая схема включения PN8783QF-A1

Рис. 1. Типовая схема включения PN8783QF-A1

Основные особенности:

  • Встроенный 650-вольтовый GaN-транзистор с типовым сопротивлением открытого канала 0,165 Ом
  • Максимальная выходная мощность 90 Вт
  • Широкий диапазон напряжений питания 8,5…56 В
  • Минимальная частота преобразования 25 кГц (типовая)
  • Максимальная частота преобразования 500 кГц
  • Квазирезонансный режим работы с высокой эффективностью и низкими шумами
  • Малое потребление в режиме холостого хода – менее 55 мВт при входном переменном напряжении 230 В
  • Защиты от:
    • перегрева (OTP);
    • повышенного напряжения на выходе (OVP);
    • КЗ на выходе (SC) или замыкания выходного диода;
    • перегрузки (OLP);
    • насыщения трансформатора;
    • поцикловая защита по току (OCP).
  • Температура работы кристалла -40…150°C
  • Корпус QFN6x8-40 с открытым теплоотводящим контактом (рисунок 2, таблица 1)

Частотная модуляция и технология мягкого управления транзистором минимизируют электромагнитные помехи при работе преобразователя. Надежность PN8783QF-A1 обеспечивается комплексом защит от перенапряжения на выходе, перегрева и КЗ (в том числе и КЗ выходного диода), также поцикловой защитой от перегрузки и другими функциями.

Благодаря широкому диапазону питания контроллера (8,5 … 56 В) можно проектировать источники с расширенным выходным диапазоном напряжений. Тепловая защита блокирует работу контроллера при нагреве кристалла до 145°C и автоматически возобновляет при охлаждении до 110°C.

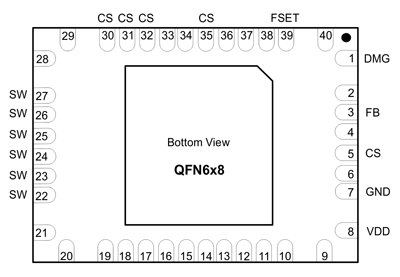

Рис. 2. Расположение выводов PN8783QF-A1

Рис. 2. Расположение выводов PN8783QF-A1

Таблица 1. Расшифровка выводов

Обозначение Номер вывода Описание
DMG 1 Вход компаратора для обнаружения размагничивания; вход схемы защиты от перенапряжения на выходе; вход компенсации
FB 3 Вход обратной связи
CS 5, 30…32, 35 Вход датчика тока
GND 7 Земля
VDD 8 Питание контроллера
SW 22…27 Сток встроенного GaN-транзистора
FSET 39 Установка максимальной частоты работы преобразователя

На время запуска внутренняя высоковольтная схема обеспечивает ток заряда конденсатора в цепи VDD (рисунок 1), и когда напряжение на нем достигает 17 В, схема запуска отключается и питание контроллера осуществляется от вспомогательной обмотки трансформатора. Также в процессе запуска работает функция мягкого пуска, которая в течении 4 мс плавно увеличивает пиковый ток трансформатора, предотвращая его насыщение.

Когда PN8783QF-A1 работает на средней или большой нагрузке, контроллер включает квазирезонансный режим. При уменьшении нагрузки микросхема снижает частоту и переходит в режим частотно-импульсной модуляции. Если же система находится под малой нагрузкой или в режиме холостого хода, то PN8783QF-A1 переходит в пакетный режим работы для лучшего энергопотребления.

Более подробную информацию о параметрах и принципе работы данного преобразователя можно найти в заводской спецификации, расположенной в карточке товара. Для покупки или получения образцов PN8783QF-A1 обратитесь к своему менеджеру.

•••
